Sobre las etiquetas de los cables (incluidas)
para la identificación de los canales
La sección de visualización del canal para los terminales del altavoz
en el panel trasero tiene un código de color para que cada canal
resulte identificable.
Acople la etiqueta del cable correspondiente a cada altavoz en el
cable del altavoz. Esto facilitará la conexión de los cables adecuados
a los terminales de los altavoces situados en el panel trasero.

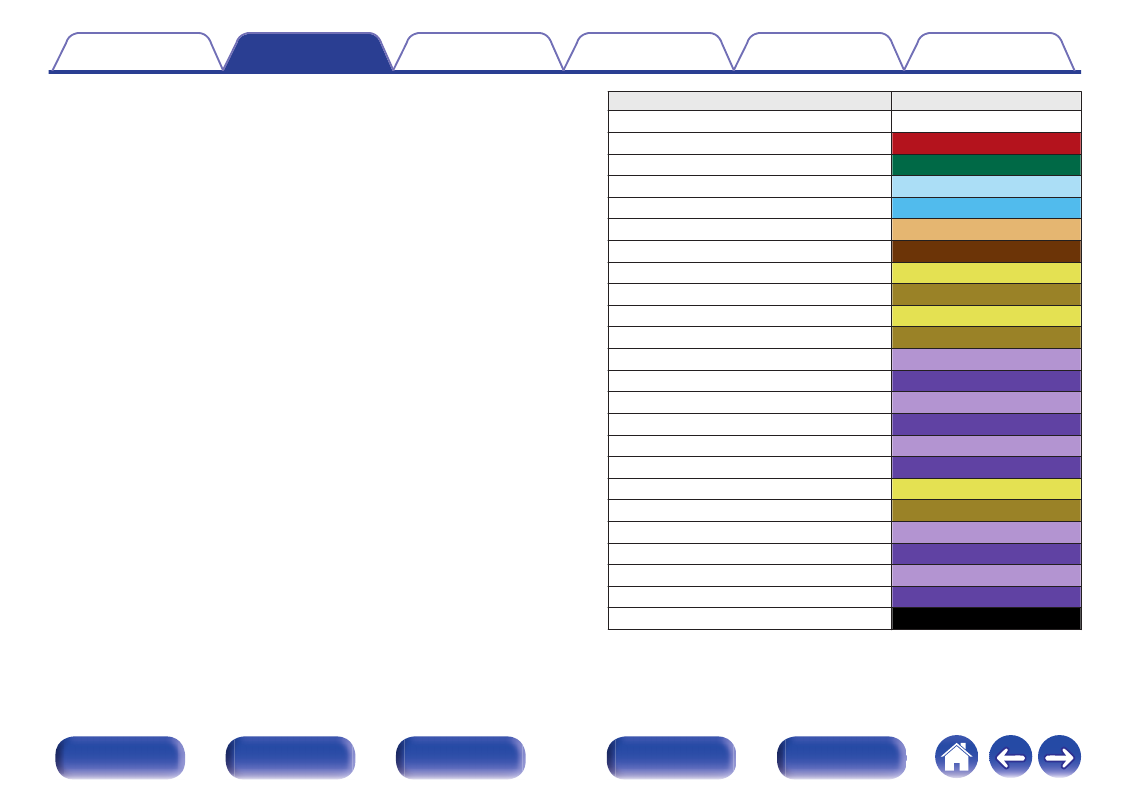

Terminales de altavoces
Color
FRONT L
Blanco
FRONT R
Rojo
CENTER
Verde
SURROUND L
Azul claro
SURROUND R
Azul
SURROUND BACK L
Beige
SURROUND BACK R
Marrón
FRONT HEIGHT L
Amarillo claro
FRONT HEIGHT R
Amarillo
TOP FRONT L
Amarillo claro
TOP FRONT R
Amarillo
TOP MIDDLE L
Violeta claro
TOP MIDDLE R
Violeta
TOP REAR L
Violeta claro
TOP REAR R
Violeta
REAR HEIGHT L
Violeta claro
REAR HEIGHT R
Violeta
FRONT DOLBY L
Amarillo claro
FRONT DOLBY R
Amarillo
SURROUND DOLBY L
Violeta claro
SURROUND DOLBY R
Violeta
BACK DOLBY L
Violeta claro
BACK DOLBY R
Violeta
SUBWOOFER
Negro
