de las conexiones al “N” (NEUTRAL) o “GND” (TIERRA) del circuito hará que el diodo emisor de
luz se apague.

Si las tensiones de todas las fases son correctas es posible extraer por lectura el orden de las
fases observando la iluminación de los diodos emisores de luz marcados como “NORMAL
(ABC)” (NORMAL) o “INVERSO” (REVERSE).

Después de realizar una prueba, el instrumento se debe desconectar del circuito.

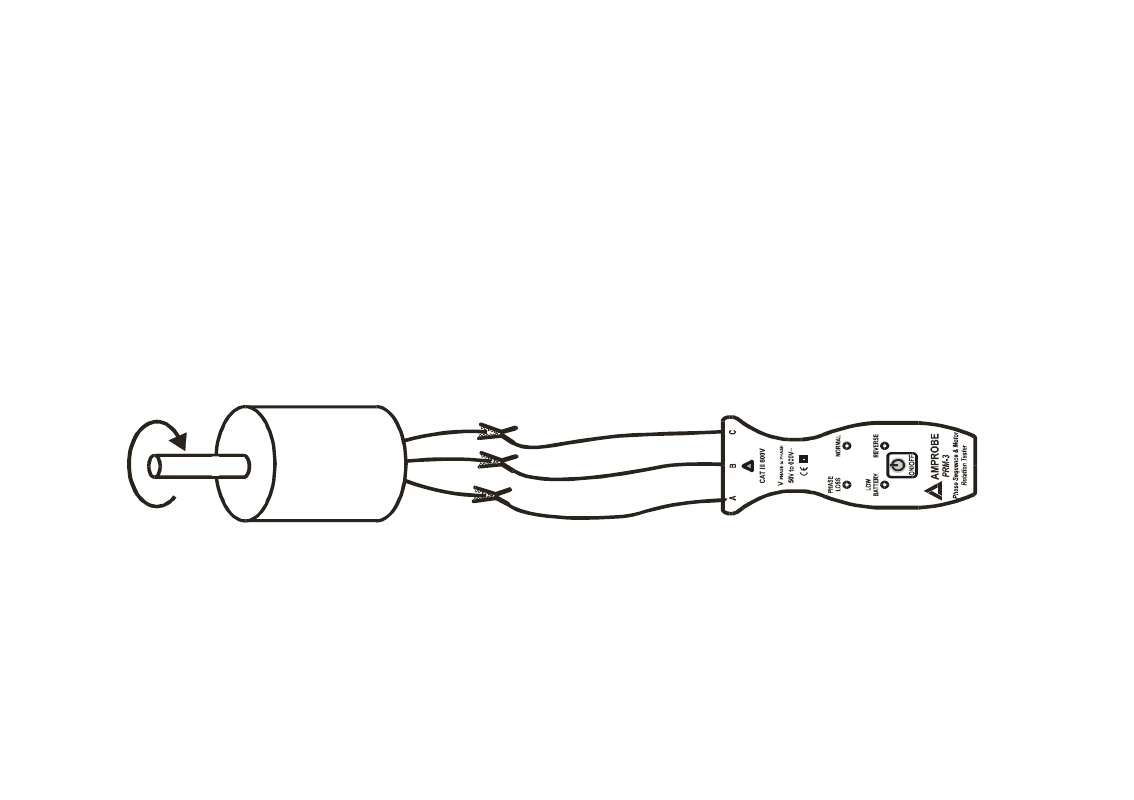

PRUEBA DE ROTACIÓN DEL MOTOR

Conecte el medidor al motor con el uso de las conexiones de prueba (el motor debe ser
desconectado de la línea de energía).

Encienda el medidor con la tecla ON/ OFF (ENCENDIDO/ APAGADO).

®

Gire el rotor en la dirección deseada. Si se ilumina el diodo emisor de luz rotulado NORMAL
(ABC)
(NORMAL), esto indica que las fases están de acuerdo con las normas eléctricas. Si se
ilumina el diodo emisor de luz rotulado INVERSO (REVERSE), esto indica que las dos fases
están invertidas.

Cuando se ilumine el diodo emisor de luz rotulado NORMAL (ABC) (NORMAL), marque las
fases de acuerdo con las normas eléctricas.
