●PF (Factor de potencia total) se exhibe simultáneamente en la mini pantalla
secundaria. Al denotar eficiencia, se adopta el valor PF absoluto.
Se enciende el indicador LCD “A-lags” para indicar un circuito inductivo, o que la
corriente A retarda el voltaje V
(es decir el ángulo de cambio de fase θ es “+”).

Por el contrario, junto con valores PF importantes, SIN que “A-lags” se encienda para
indicar un circuito capacitivo, o que la corriente A avanza a voltaje V (es decir el ángulo
de cambio de fase θ es “-”).

Nota:
1. Cuando se miden los circuitos de carga con las absorciones de potencia como en la
mayoría de las aplicaciones, las lecturas positivas W (potencia real) indican los ajustes
de medición correctos. Las lecturas negativas (se enciende el indicador LCD “-“)
indican la dirección de las mordazas empotrables o la polaridad de conexiones de
prueba se invierte en tales casos. Corrija los ajustes para obtener las indicaciones de
“A-lags” correctas.

2. Cuando se encuentran formas de onda muy distorsionadas, la detección “A-lags”
podría verse afectada debido a la influencia de armónicos. Como se ha mencionado,
es recomendable solucionar (por ejemplo filtrado exterior) los armónicos antes de
corregir los problemas de cambio de fase.

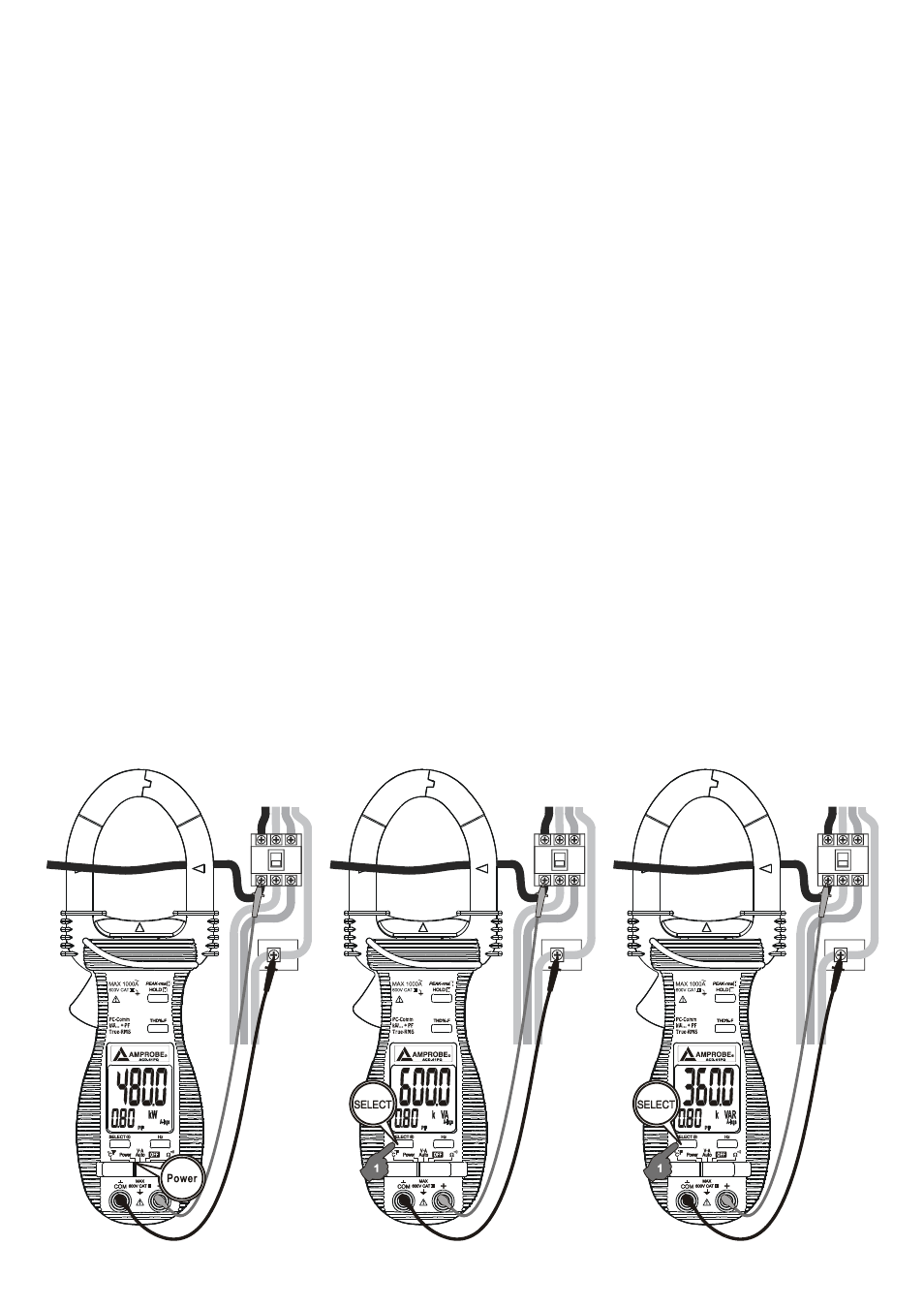

●Medición de parámetros de potencia de una fase o fase única:
