13

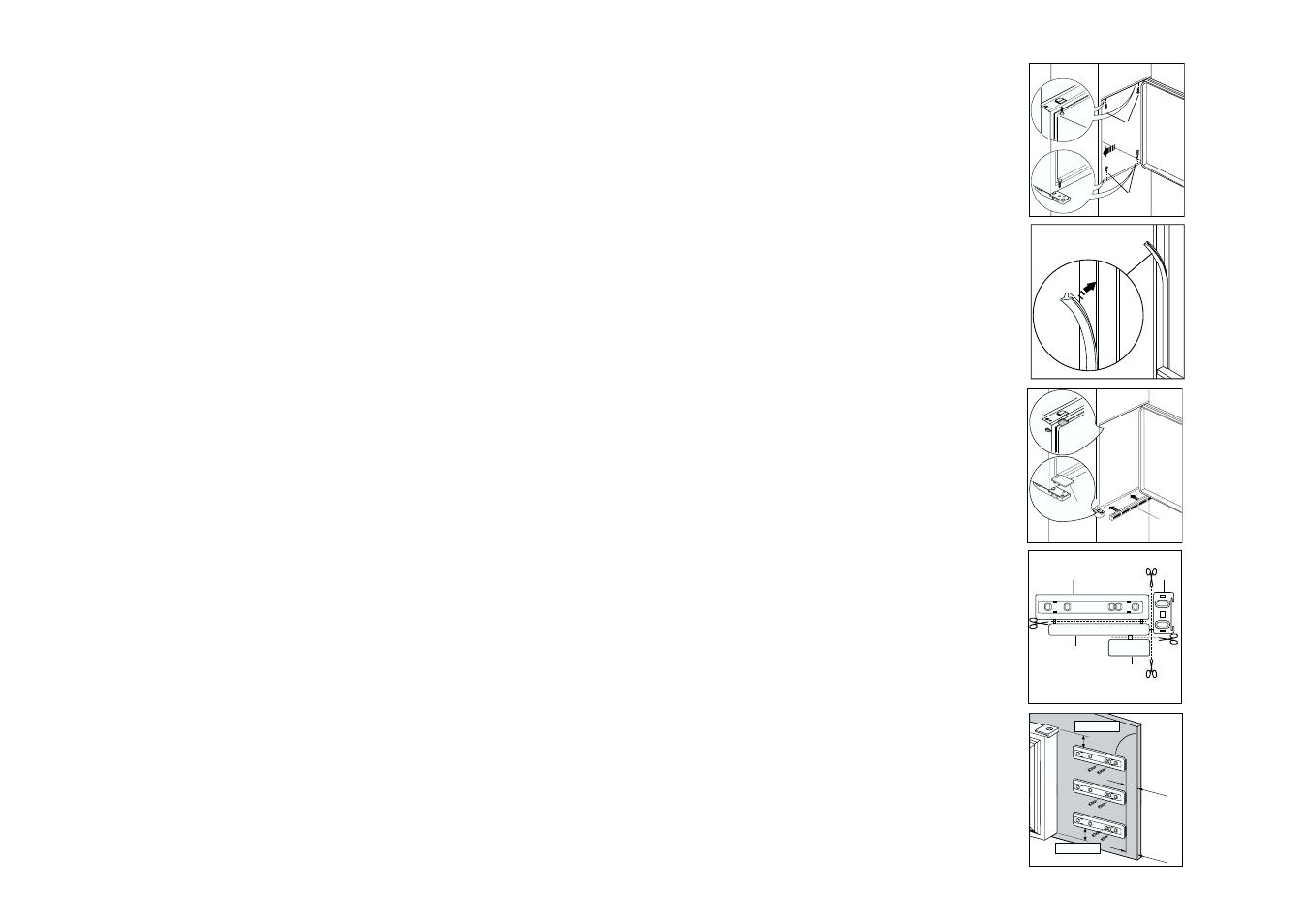

Colocar les tapas (C-D) sobre los extremos del perfil
y en los agujeros para la bisagra.
Colocar la parrilla de aireación (B) encajándola a
presión y engornar la tapa (E) en posición.
D724
Colocar a presión el cubrejuntas entre el aparato y
el mueble.
B
E
C
D
Apoyar la guía (Ha) sobre la parte interior de la
puerta del mueble se indica en la figura y marcar la
posición de los agujeros exteriores. Una vez que se
hayan hecho los agujeros, fijar la guía con los
tornillos presentes en el equipo base.
Separar las piezas Ha, Hb, Hc, Hd según se indica
en la figura.
PR266
Ha Hb
Hc
Hd
21 mm
ca. 50 mm
90°
ca. 50 mm
21 mm
I
P
Fijar el aparato con los 4 tornillos en dotación.
(I = corto) (P = largo)
