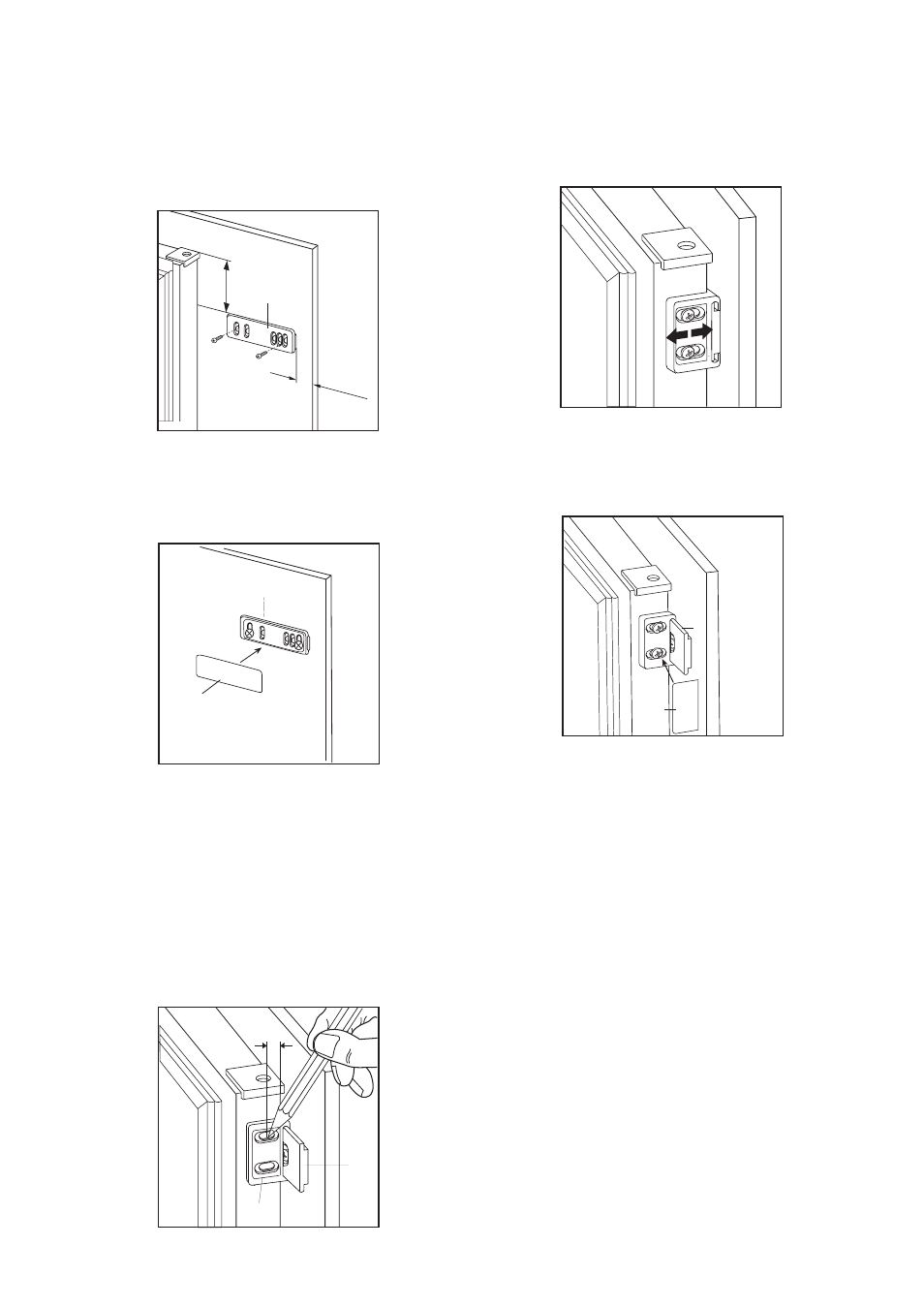

9. En caso de que sea necesario alinear la puerta
del mueble, utilizar el juego de los agujeros de
ojal. Al tŽrmino de las operaciones es preciso
controlar que la puerta del aparato estŽ cerrada
correctamente.
57
6. Apoyar la gu’a (A) sobre la parte interior de la
puerta del mueble arriba y abajo segœn se indica
en la figura y marcar la posici—n de los agujeros
exteriores. Una vez que se hayan hecho los
agujeros, fijar la gu’a con los tornillos presentes
en el equipo base.
20mm
A
50mm
PR166
7. Introducir la tapa (C), presion‡ndola hasta o’r el
resorte, en la gu’a (A).
P R 3 3 / 2
C
A
8. Abrir la puerta del aparato y la del mueble a 90¡
aprox. Introducir la escuadrita (B) en la gu’a (A).
Mantener unidas la puerta del aparato y la del
mueble y marcar los agujeros segœn se indica en
la figura. Quitar las escuadritas y hacer unos
agujeros de 2 mm de ¯ a 8 mm desde el borde
exterior de la puerta. Colocar otra vez la
escuadrita sobre la gu’a y fijarla con los tornillos
presentes en el equipo base.
8mm
PR167
A
B
PR168
10.Introducir la tapa (D), presion‡ndola hasta o’r el
resorte, en la gu’a (B).
PR167/1
D
B
