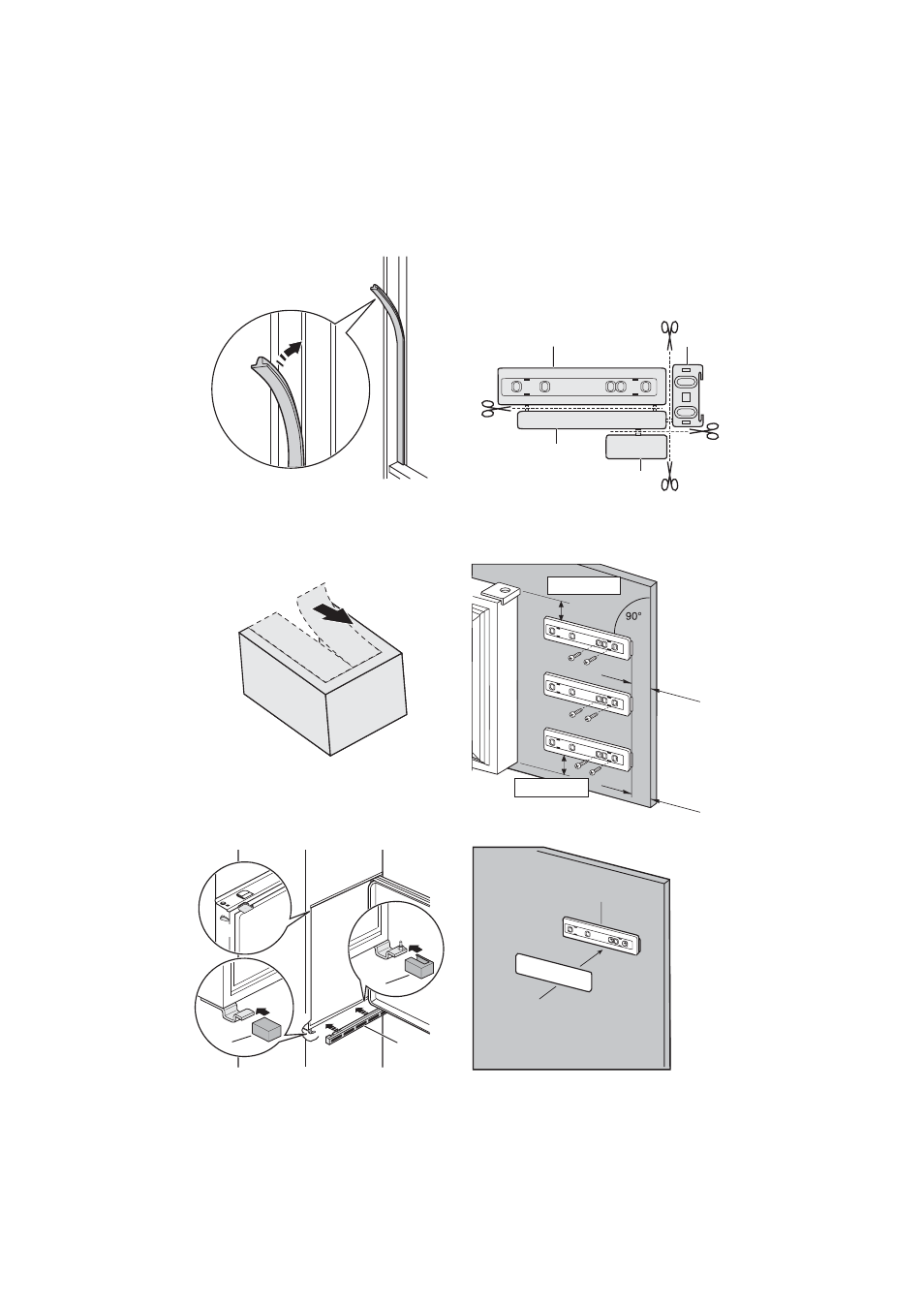

6. Retire la parte correcta de la tapa de la
bisagra (E). No olvide extraer la pieza DX,
en el caso de la bisagra derecha, y la
pieza SX en el otro caso.
7. Fije las cubiertas (C, D) a las lengüetas y
a los orificios de bisagra.
Instale la rejilla de ventilación (B).
Fije las tapas de bisagra (E) a la bisagra.
B E
E
D
C
8. Desconecte las piezas (Ha), (Hb), (Hc) y
(Hd).
Ha Hb
Hc
Hd
9. Instale la pieza (Ha) en el lado interno del
mueble de cocina.
ca. 50 mm
ca. 50 mm
21 mm
21 mm
10. Empuje la pieza (Hc) contra la pieza (Ha).
Ha
Hc
