I

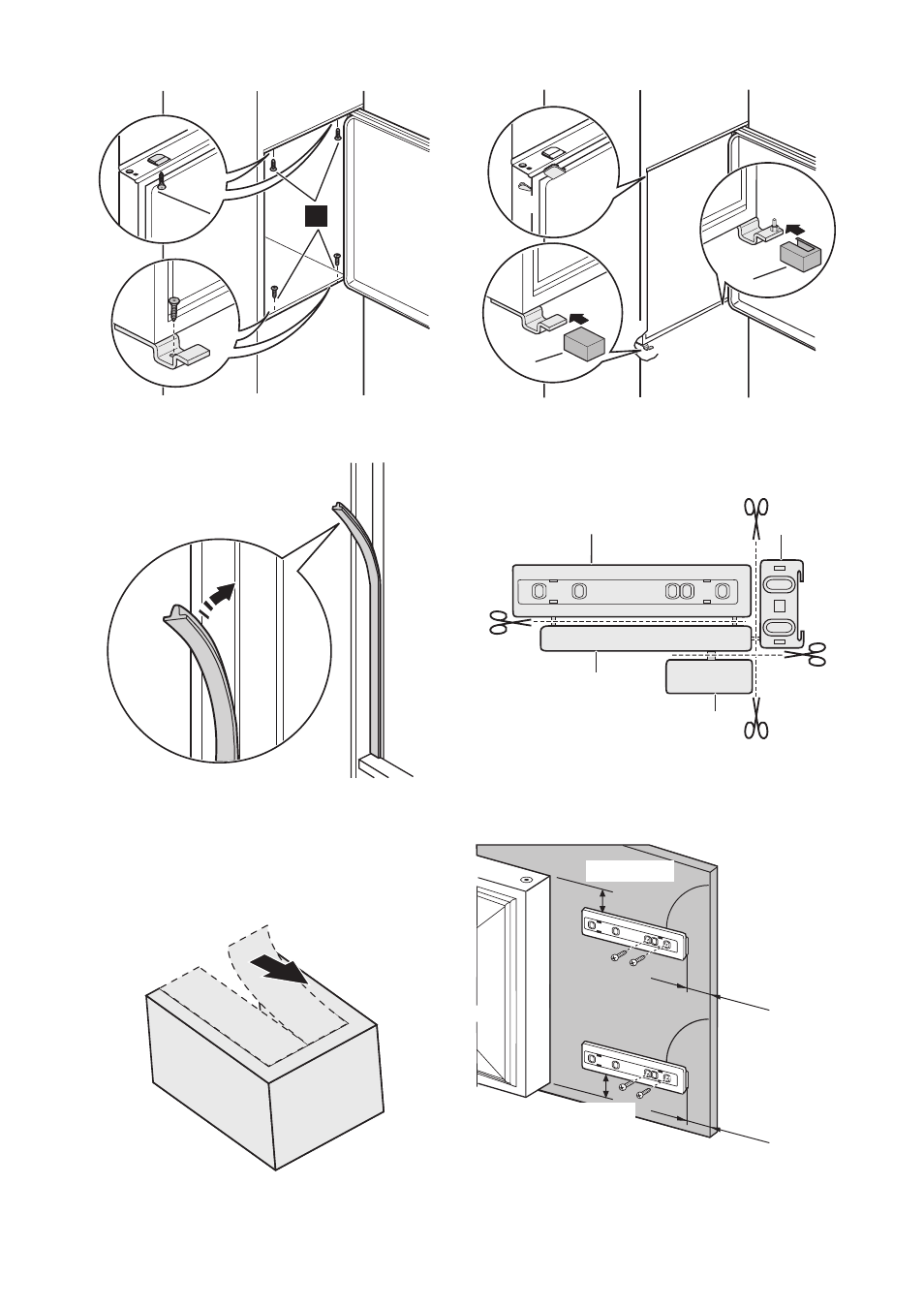

4. Encaje la cinta selladora entre el aparato
y el armario adyacente.
5. Retire la parte correcta de la tapa de la
bisagra (E). No olvide extraer la pieza DX,
en el caso de la bisagra derecha, y la
pieza SX en el otro caso.
6. Fije las cubiertas (C, D) a las lengüetas y
a los orificios de bisagra.
Fije las tapas de bisagra (E) a la bisagra.
E
E
D
C
7. Desconecte las piezas (Ha), (Hb), (Hc) y
(Hd).
Ha Hb
Hc
Hd
8. Instale la pieza (Ha) en el lado interno del
mueble de cocina.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Empuje la pieza (Hc) contra la pieza (Ha).
