DE DIETRICH DFS611JE Manual del usuario
Página 10
I
B
E
C
D

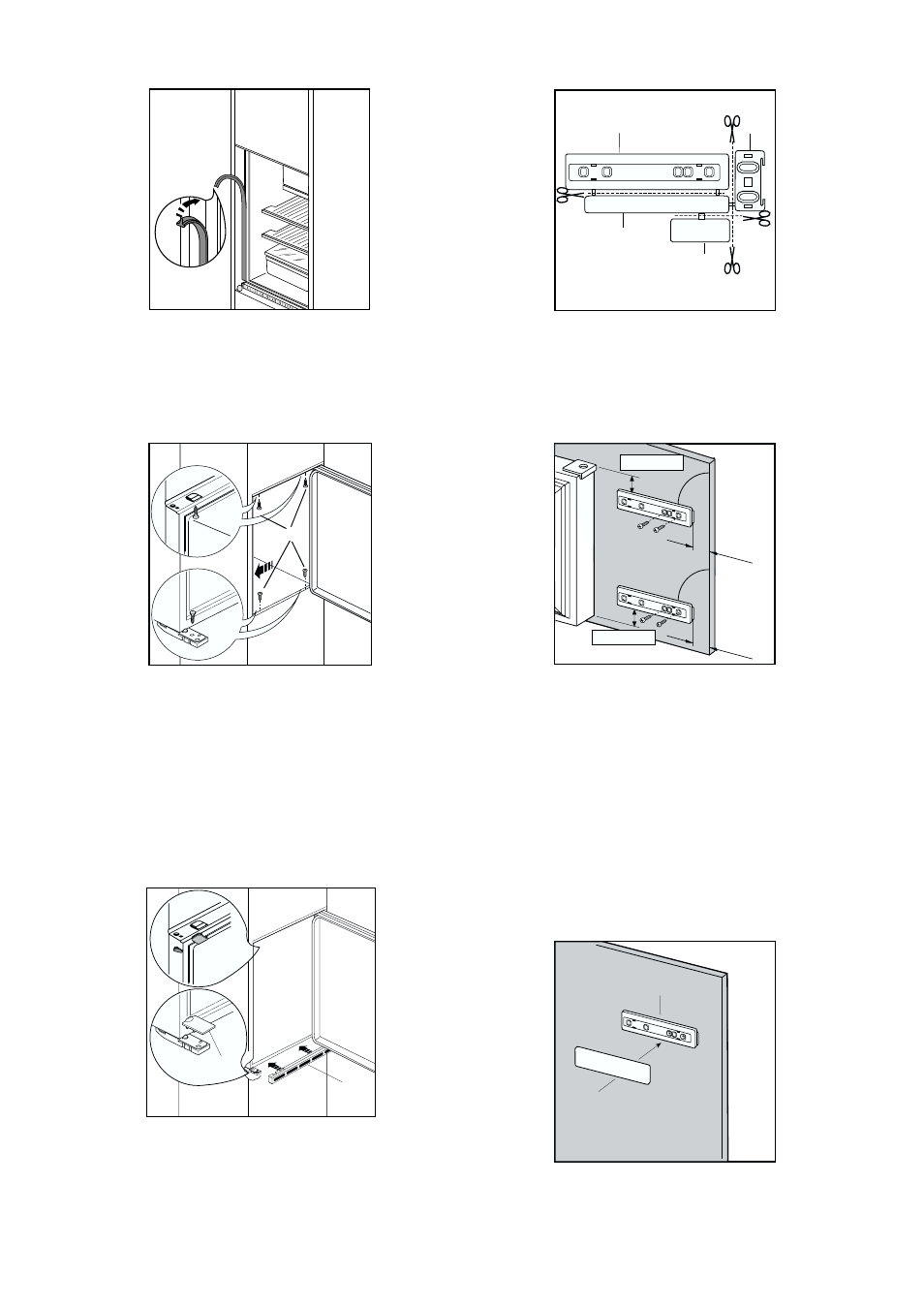

3. Adosar el aparato al lado opuesto a la bisagra de
la puerta. Fijar el aparato con los 4 tornillos (I) en
dotación.
4. Colocar la parrilla de aireación (B) y el cubre-
bisagra (E) encajándolos a presión.
Colocar las tapas (C-D) sobre los extremos del
per½l y en los agujeros para la bisagra.
5. Separar las piezas Ha, Hb, Hc, Hd según se
indica en la figura.
PR266
Ha
Hb
Hc
Hd
6. Apoyar la guía sobre la parte interior de la puerta
del mueble arriba y abajo según se indica en la
figura y marcar la posición de los agujeros
exteriores. Una vez que se hayan hecho los
agujeros, fijar la guía con los tornillos presentes
en el equipo base.
21 mm
21 mm
ca. 50 mm
90
°
90
°
ca. 50 mm
7. Introducir la tapa (Hc), presionándola hasta oír el
resorte, en la guía (Ha).
PR33
Hc
Ha
52
D132
2. Colocar a presión el cubre-juntas.
