I
B
E
C
D

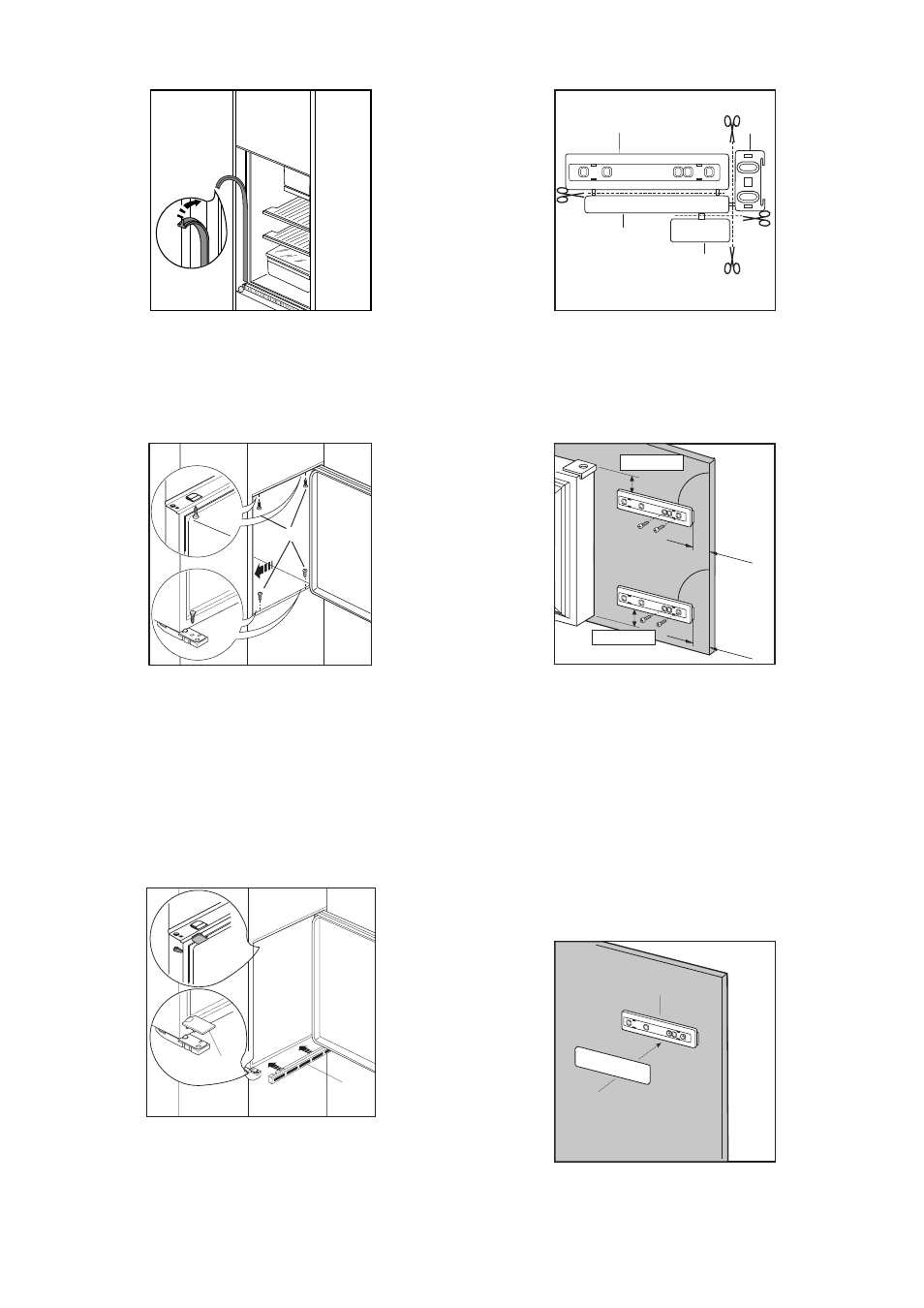

3. Adosar el aparato al lado opuesto a la bisagra de
la puerta. Fijar el aparato con los 4 tornillos (I) en
dotaci—n.
4. Colocar la parrilla de aireaci—n (B) y el cubre-
bisagra (E) encaj‡ndolos a presi—n.
Colocar las tapas (C-D) sobre los extremos del
perÞl y en los agujeros para la bisagra.
5. Separar las piezas Ha, Hb, Hc, Hd segœn se
indica en la figura.
PR266
Ha Hb
Hc
Hd
6. Apoyar la gu’a sobre la parte interior de la puerta
del mueble arriba y abajo segœn se indica en la
figura y marcar la posici—n de los agujeros
exteriores. Una vez que se hayan hecho los
agujeros, fijar la gu’a con los tornillos presentes
en el equipo base.
21 mm
21 mm
ca. 50 mm
90 °
90 °
ca. 50 mm
7. Introducir la tapa (Hc), presion‡ndola hasta o’r el
resorte, en la gu’a (Ha).
PR33
Hc
Ha
52
D132
2. Colocar a presi—n el cubre-juntas.
