Uso con el navegador en la propia red
•
Día
•
Mes
•
Año
•
General
La vista de inicio muestra el valor diario actual en un diagrama.
2�7�1 Balance diario
En la pestaña Día del balance puede ver la producción, el consumo y el autoconsumo en una curva diaria.
Los valores situados en la parte superior izquierda de la leyenda del diagrama se pueden seleccionar y
deseleccionar en cualquier momento explícitamente haciendo clic con el ratón.
En el diagrama se muestran diferentes valores en distintas unidades. En la leyenda se definen las unidades
utilizadas en cada caso y los colores correspondientes.
Puede visualizar el valor diario arrastrando el cursor a lo largo de la curva.

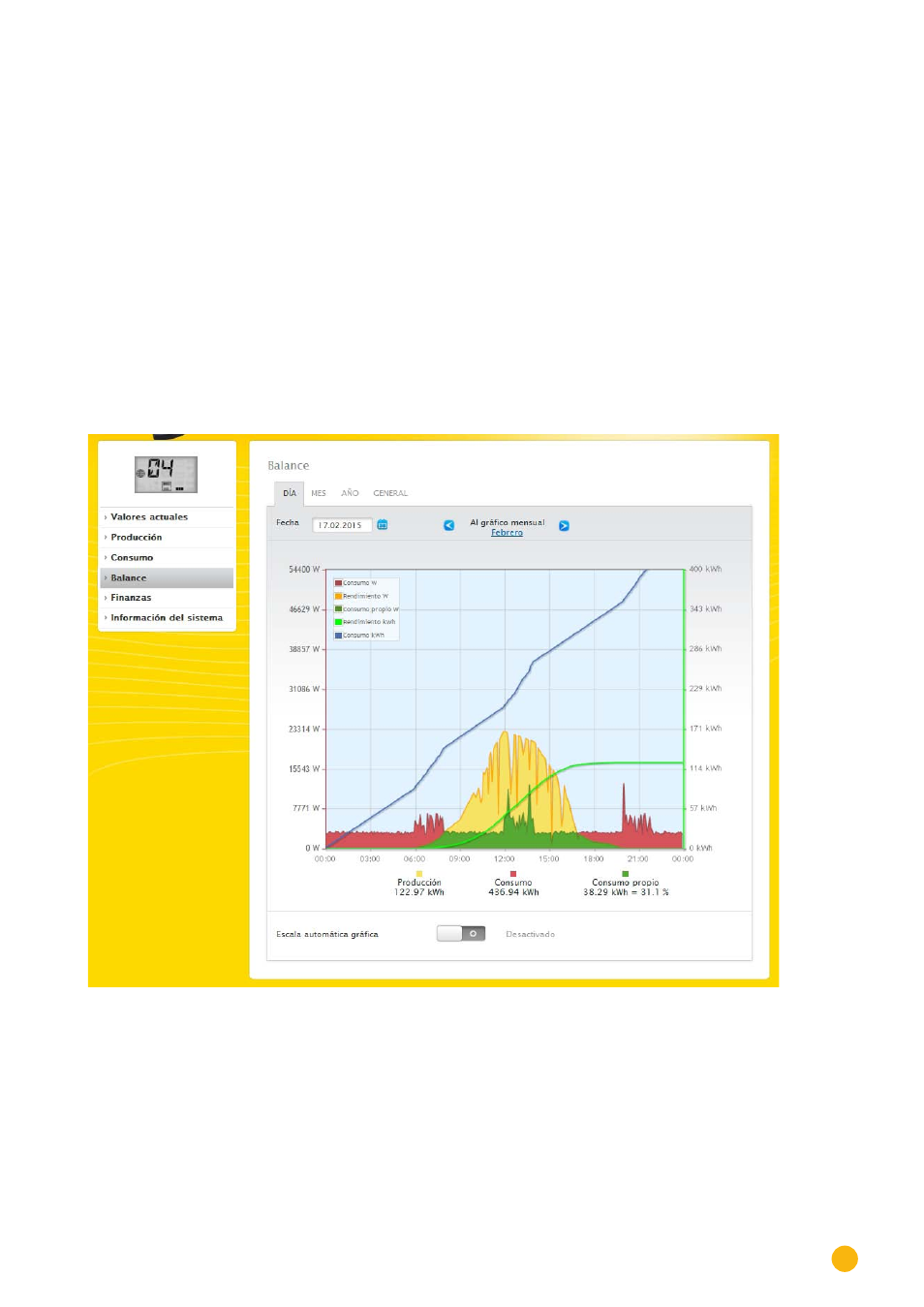

Fig. 17: Diagrama de balance diario con escala automática desactivada
Significado de las superficies de colores en la curva diaria:
La superficie verde muestra el consumo cubierto por electricidad fotovoltaica. La superficie amarilla
muestra el exceso de producción fotovoltaica y la superficie roja el consumo no cubierto por electricidad
fotovoltaica.
De forma alternativa al modo de visualización Diagrama existe también la posibilidad de seleccionar el
modo Tabla .
Significado de los cuadrados de colores bajo la visualización gráfica en el balance:
