Sección 9 LOCALIZACION DE AVERIAS
9-17

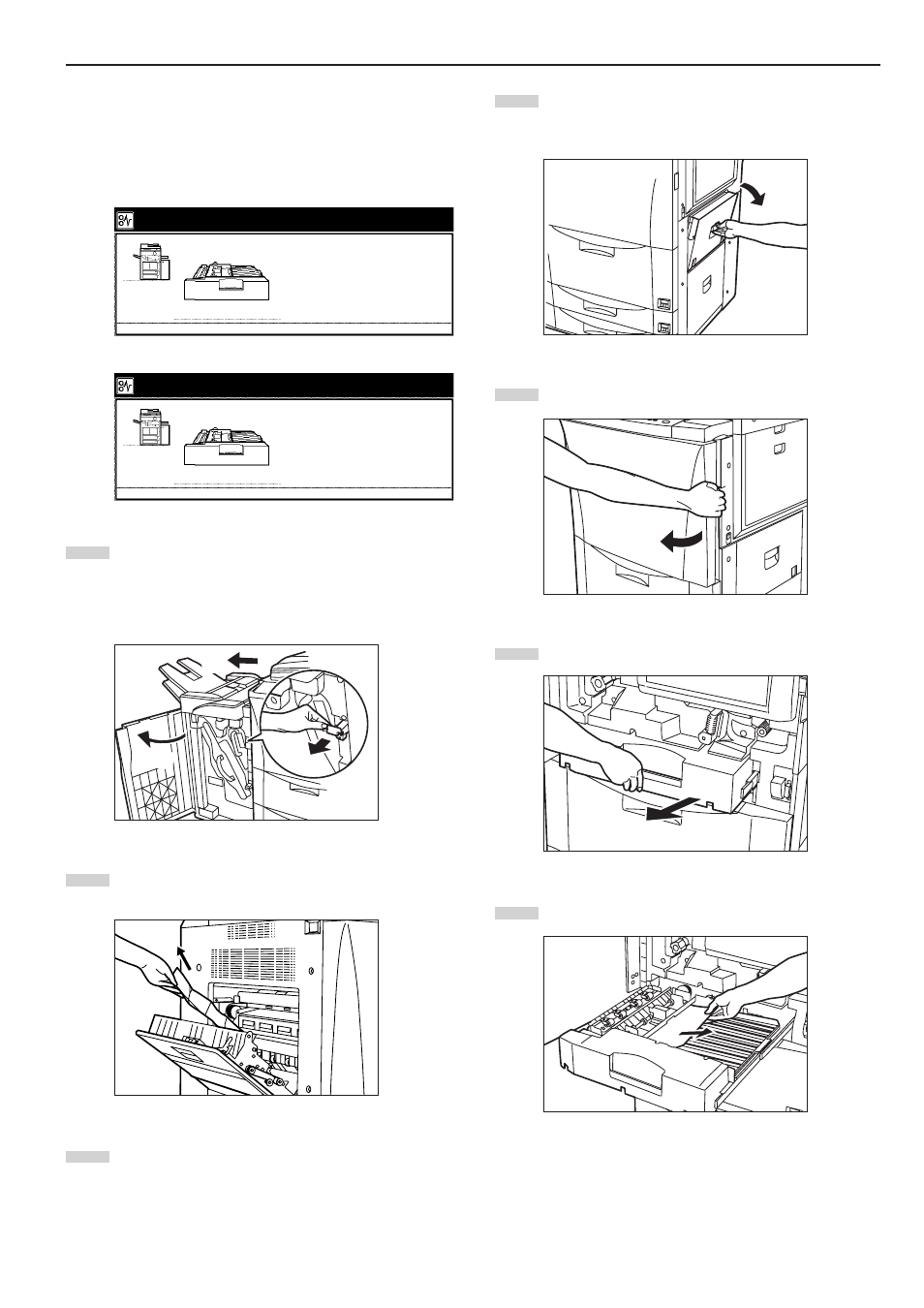

4 Atasco en la unidad duplex
Si se ha producido un atasco en la unidad duplex, realice el
procedimiento siguiente para retirar el papel atascado.
* Cuando se ha producido un atasco en la unidad duplex, aparece el
mensaje de arriba después de abrir la unidad duplex en el paso 6.
Especificaciones de pulgadas
Problema de alimentacion.
1.Retire papel de la Unidad Duplex.
2.Abra cubiera super.y retire papel.
3.Afloje 2-tor. verdes parte trasera de
la Unidad Duplex y abra la guia placa.
4.Retire papel.
5.Cierre cubierta y reset Unidad duplex.
JAM 00
Especificaciones métricas
Problema de alimentacion.
1.Quite el papel del duplex.
2.Abra cubierta superior y quite el papel.
3.Quite los dos tornillos verdes de la parte
trasera del duplex y abra la guía.
4.Quite el papel.
5.Cierre la cubierta y fije el duplex.
JAM 00
1 Saque la bandeja de salida copias.
Si el finalizador de documentos opcional está instalado en su
copiadora, abra la cubierta delantera del finalizador de
documentos, tire de la palanca hacia sí y suelte el finalizador
de documentos de la copiadora.
2 Abra la tapa izquierda de la copiadora y retire el papel
atascado.
3 Si el alimentador lateral opcional está instalado en la
copiadora, desconéctelo desde al cuerpo principal de la
copiadora.
4 Abra la tapa derecha superior de la copiadora y compruebe
si hay papel atascado. Si hay papel atascado dentro de esa
tapa, retírelo.
5 Abra la tapa frontal de la copiadora.
6 Tire la unidad de transporte de papel hacia sí hasta el tope.
7 Retire el papel atascado.
