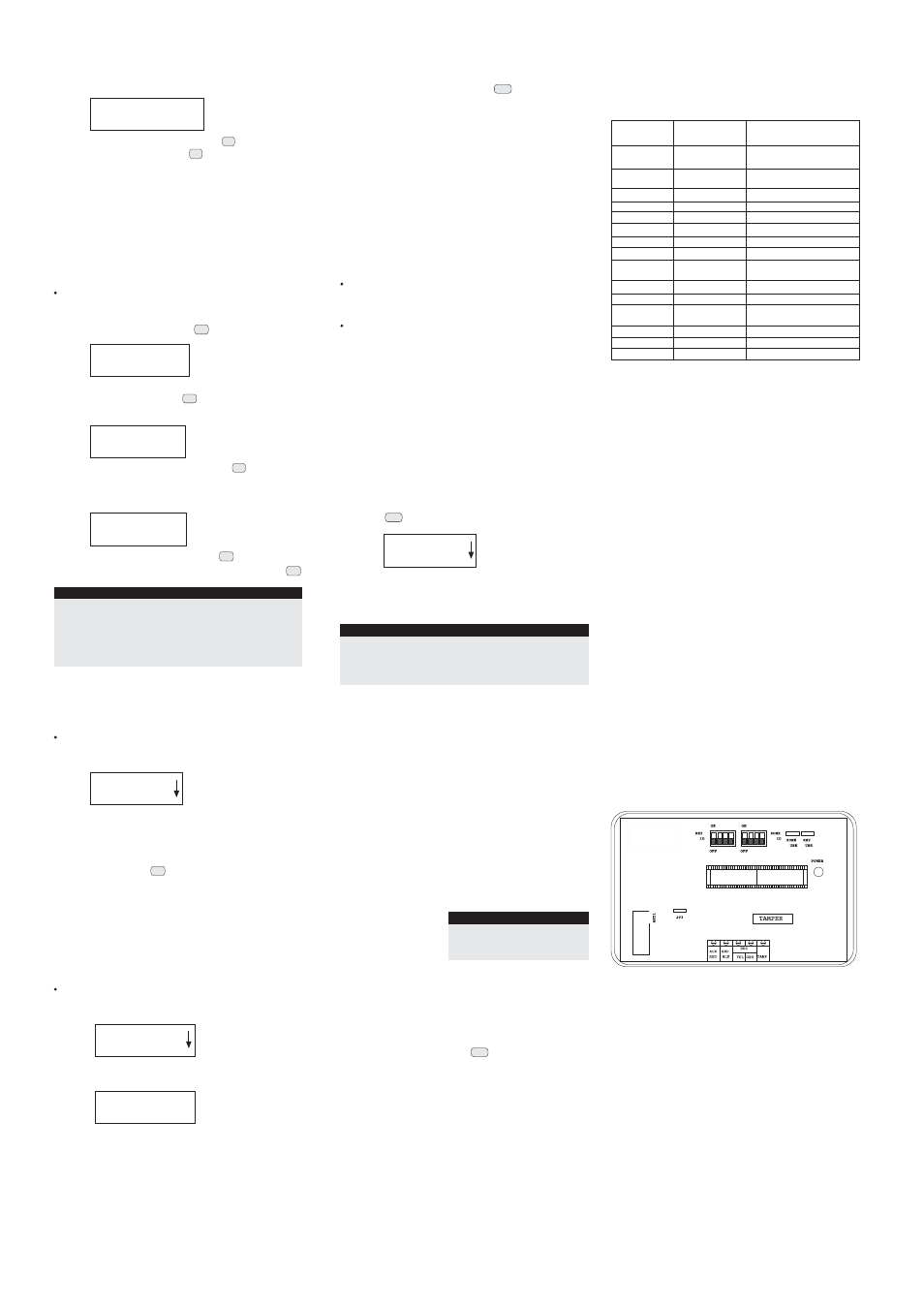

3. Oprima [6] para agregar un módulo de Botón inalámbrico. Aparece la
pantalla siguiente:
MODUL. PULS.INAL:
ID= 1 TIPO = NINGUNO
4. Sitúe el cursor sobre el campo TIPO, y oprima Stay para escoger WBT8.
Para confirmar su elección oprima #
Disarm
.
Paso 2: Calibraje del módulo inalámbrico:
(solamente en ProSYS y en WaveSYS)
Se recomienda establecer el nivel límite para cada módulo inalámbrico. El
nivel límite establecido debe ser más alto que el nivel de ruido, a fin de
eliminar la detección de ruido por parte del receptor y suministrar una
comunicación clara entre el receptor inalámbrico y los transmisores
inalámbricos. El nivel límite para el receptor de 868.65 MHz está entre 00-
63 y entre 00-99 para receptores de 433.92 MHz.
Para calibrar el módulo inalámbrico:
1. Del menú principal de programación del Instalador de ProSYS/WaveSYS,
seleccione [2] [9] [5] en la opción de calibraje del módulo inalámbrico
de manutención de las Zonas. Oprima
#
Disarm Aparece la pantalla siguiente:
ELIJA ZE INALCA:
1) ID= 1 TIPO= ZI16
2. Seleccione el expansor de zona inalámbrica para el cual se desea
establecer el nivel límite y oprima #
Disarm
. Aparecerá la pantalla siguiente,
mostrando el nivel límite actual:
LIMITE = XX ZE:1
RECALIBRAR/ N
3. Para ejecutar un nuevo calibraje, utilice la tecla Stay para seleccionar
(Sí).
4. Una vez terminado el proceso de calibraje, el nuevo nivel límite del
receptor se visualiza, de la siguiente forma:
LIMITE= XX ZE: 1
NUEVO LIMITE = YY
5. Para confirmar el nuevo nivel límite, oprima #
Disarm , - O - para modificar
el nivel límite manualmente, inscriba el nivel requerido y opria #
Disarm
.
PASO 3: Asignación de Zonas
inalámbricas y Botones de Mando
inalámbricos:
Para asignar una zona inalámbrica:
1. A partir del menú principal de programación Instalador, seleccione [2]
para acceder a la opción ZONAS . Aparece el mensaje siguiente:
TEMA: ZONAS
1) UNA por UNA)
2. Oprima [9] para acceder a las opciones del menú Mantenimiento de
Zonas.
3. Oprima [6] en el menú ProSYS / WaveSYS o [5] en el menú Orbit-Pro
para acceder a las opciones de asignación de las zonas inalámbricas.
4. Seleccione el número de la zona destinada al primer transmisor
inalámbrico seguido de #
Disarm
.
5. Seleccione la opción necesaria, de la manera siguiente:
Oprima [1] para saltar a la próxima asignación de transmisor.
Oprima [2] para reescribir los datos en el sitio seleccionado y asignar
el transmisor a una zona. Al escoger esta opción, envíe una señal
[Escribir] desde el transmisor y espere el sonidito de confirmación.
Oprima [3] para borrar los datos asignados en el sitio seleccionado y
oprima [Sí] o [No] para confirmar su elección.
Oprima [4]para escoger supervisión y luego oprima [1] para supervisado
o [2] para sin supervisión, para confirmar su elección.
Para asignar un botón de mando inalámbrico:
1. A partir del menú principal de programación del Instalador, seleccione
[8] para acceder a la opción (Varios). Aparecerá la siguiente pantalla:
VARIOS:
1) PARAM BOT INAL
2. Oprima [2] para acceder a las opciones del menú de Asignación de
botones inalámbricos . Aparecerá la pantalla siguiente:
ASIGN.BOT.INAL:
BOTON 3=01 (1:01)
3. Seleccione el número del botón de mando destinado al primer transmisor
de botones de mando inalámbrico seguido de #
Disarm .
4. Seleccione las opciones necesarias, en la forma siguiente:
Oprima [1] para saltar a la próxima asignación de transmisor de botón
de mando.
Oprima [2] para reescribir los datos en el sitio seleccionado y asignar
el botón de mando. Un contador comienza a contar 4 minutos, durante
los cuales se debe enviar una señal [Escribir] desde el transmisor de
botón de mando oprimiendo cualquiera de los botones de mando y
esperar hasta oir el sonidito de confirmación.
Oprima [3] para borrar los datos asignados en el sitio seleccionado y
oprima [Sí] o [No] para confirmar su elección.
Aviso de precaución:
Este aparato ha sido probado y se encuentra conforme a los límites normativos
para un aparato digital de Clase B, conforme a la parte 15 de las reglas de
la F.C.C. Tales límites han sido determinados con el propósito de suministrar
una protección razonable contra interferencias perjudiciales en una instalación
residencial. Este equipo genera, utiliza, y es capaz de irradiar energía de
frecuencia de radio, y de no ser instalado y usado de acuerdo con las
instrucciones, puede causar una interferencia perjudicial a las comunicaciones
de radio. Con todo, no hay garantía que dicha interferencia no ocurra en una
instalación determinada. Si este equipo causa una interferencia perjudicial
a una recepción de radio o de televisión, lo que puede ser constatado
encendiendo y apagando el aparato, se recomienda al usuario tratar de
corregir la interferencia tomando una o más de las siguientes medidas:
reoriente o retire la antena receptora. Aumente la separación entre el aparato
y el receptor. Conecte el aparato en una salida o en un circuito diferente de
aquél al cual está conectado el receptor. Consulte con el distribuidor o con
un técnico de radio /TV experimentado para recibir asistencia.
Todo cambio o modificación efectuados a este aparato no aprobados
expresamente por la parte responsable de la compatibilidad (RISCO
Group ) puede anular el permiso del usuario a hacer funcionar el aparato.
Especificaciones técnicas:
Voltaje de funcionamiento: 9 a 16 VDC
Consumo de corriente eléctrica : 40 mA Max
Inmunidad a FR: 20V / m 80 MHz a 1GHz
Temperatura de funcionamiento: de 0 ˚ C a 55 ˚ C
Temperatura de almacenamiento: de -20 ˚ C a 60 ˚ C
Dimensiones : 145 x 90 x 38 mm
z H M 5 6 . 8 6 8 A 0 0 8 0 W E 8 2 1 P R : ai c n e u c e r F
RP128EW1600 A 868.65 MHz
RP296EW0800 A 433.92 MHz
RP296EW1600 A 433.92 MHz
NOTA:
Para obtener un alcance de comunicación más largo, se puede ajustar
el nivel límite por debajo del nivel calibrado. Tenga en cuenta que en
ese caso existe una mayor posibilidad de causar una interferencia en
la alarma. Para asegurarse que un nivel de ruido alto momentario (debido
a causas ambientales) no cause una interferencia en la alarma, se puede
ajustar el nivel límite por encima del nivel calibrado.
NOTA:
Si el nivel de comunicación fuera menor que el nivel límite 00, eso indica
que no existe comunicación entre el transmisor y el receptor. El nivel
recomendado para una comunicación adecuada debe ser de 10 números
por encima del nivel límite calibrado.
Número de pieza Número de la pieza Descripción del producto
(868.65 MHz) (433 MHz)
RP128EW0800A
RP296EW0800A 8 expansores de zona inalámbricos
+ 8 botones de mando
RP128EW1600A RP296EW1600A 16 expansores de zona inalámbricos
+ 8 botones de mando
RP128EWR000A RP296EWR000A Repetidor inalámbrico
R WT72C86800A RWT71EUV2 Contacto de puerta inalámbrico
R WT72M86800A RWT71EUMV2 Contacto de puerta + imán
R WT72P86800A RWT71EUPV2 Persiana / Universal inalámbrico
R ol p u d l a n a c e d l a s r e vi n U / a n ai s r e P - A 0 0 8 6 8 X 2 7 T W
R WT92086800A RWT90EUV2 Detector PIR inalámbrico
R WT92P86800A RWT90PEU000A Detector inalámbrico PIR + PET
(para animales domésticos)
R WT32S86800A RWT30EUV2 Detector de humo inalámbrico
s e n o t o b 4 e d a n o z e d r o si m s n a r T - A 0 0 0 Z 4 T 8 2 1 P R
RP128T4RC00A
RP296T4RC00A Transmisor de código rotativo de
4 botones inalámbrico
R - WT540000EUA Transmisor de 3 canales
R W140KWL000A RW140KWL000H Teclado inalámbrico
R WT50P86800A RWT50EUV2 Botón de pánico inalámbrico
Paso 4: Definición de Zonas
inalámbricas y parámetros de los
Botones del Mando Inalámbrico
Para definir los parámetros de la Zona inalámbrica:
Para definir los parámetros de las zonas inalámbricas diríjase al menú Zonas
en el Manual de Instalación y Programación del ProSYS.
Para definir los parámetros del Botón de Control inalámbrico:
Cada botón de control inalámbrico consiste de 4 teclas con las siguientes
opciones:ARMADO, DESARMADO, PÁNICO y activación de la SALIDA DE
UTILIDAD.
Para definir los botones del control inalámbrico consulte las instrucciones
que acompañan al transmisor de código rotativo RP 128T4RC 00A/
RP296T4RC00A o consulte el Manual de Instalación y Programación del
ProSYS.
Paso 5: Prueba de comunicación
inalámbrica:
Ejecute una prueba de comunicación inalámbrica para verificar la comunicación
entre los transmisores y el receptor:
1. Del menú principal de programación Installer, seleccione [2][9][7] en
el menú ProSYS / WaveSYS o [2] [9] [6] en el menú del Orbit-Pro
para acceder a la opción de Prueba de Comunicación inalámbrica.
Oprima
#
Disarm . La siguiente pantalla aparecerá:
CALIDAD COM:
001) Z#= XXX :000
2. Ejecute una transmisión a partir de la zona seleccionada. Deje pasar
unos segundos para permitir al receptor reaccionar. La calidad del nivel
de comunicación para receptores de 868 MHz se halla entre 00-63, y
entre 00-99 para receptores de 433.92 MHz.
Para más detalles, consulte el Manual de Instalación y Programación del
ProSYS.
Programación inalámbrica adicional
Característica Descripción
Tiempo de interferencia Especifica el período de tiempo que el
del módulo inalámbrico módulo inalámbrico tolera frecuencias de
radio indeseadas capaces de bloquear las
señales producidas por los transmisores
del sistema. El tiempo puede definirse en
Ninguno o 10, 20 o 30 segundos. Si la
interferencia audible fuera ajustada en
[Sí] el panel activará también el sonador
externo.
Tiempo de supervisión Especifica la frecuencia con que el ProSYS
verifica las señales de supervisión,
identificando cada uno de los transmisores
del sistema. El alcance es de 0-7 horas.
Nota :
0 horas desactiva la supervisión. Se
recomienda ajustar el tiempo de supervisión
para un mínimo de 3 horas.
Prueba de caminante
Una vez terminada la instalación, ejecute una prueba de caminante para
asegurarse que todas las zonas inalámbricas está adecuadamente cubiertas.
Para llevar a cabo el test de caminante, proceda de la manera siguiente:
1. A partir del menú principal seleccione [* Programación de funciones del
usuario y luego [4] para acceder a la opción Mantenimiento .
2. Entre su código de usuario y oprima #
Disarm .
3. Oprima [0] para acceder a la opción Prueba de Caminante.
4. Al fin de esta prueba de caminante, verifique que todas las zonas
inalámbricas responden adecuadamente.
Para encargar N/P
inalámbricos:
