Empezar a Usar el RC
On
Introducción
El dispositivo de Control Remoto (Remote Control – RC) es una herramienta única
de control remoto por infrarrojos bi-direccional utilizada para controlar y probar
fácilmente el detector Industrial LuNAR. Por un lado el RC puede realizar un auto-
test en el detector y recibir datos e informes del estado. Por otro lado, puede
enviar información al detector y actualizar los parámetros del detector. El RC se
alimenta por dos baterías de litio CR 123.
Habilitar la Comunicación del RC con el LuNAR
♦ Cuando el LuNAR está configurado en modo Relé, deben realizarse los
siguientes pasos: (para más información, consulte el Manual de Instalación
del Industrial LuNAR).
1) Verificar que el interruptor dip 6 en el PCB del LuNAR está en la posición "OFF".
2) Verificar que el interruptor dip 7 en el PCB del LuNAR está en la posición "ON".
3) Aplique nivel '0' al Terminal "RC" en el bloque de terminales del LuNAR
(generalmente se realiza a través de una salida de utilidad en el panel de
control).
♦ Para el modo Bus, deben ejecutarse los siguientes pasos: (para más
información, consulte el Manual de Instalación del Industrial LuNAR y a las
Instrucciones del Industrial LuNAR para la programación del ProSYS).
1) Verificar que el interruptor dip 6 en el PCB del LuNAR está en la posición "ON".
2) Entre al Modo de Prueba de Movimiento, en el ProSYS, lo cual permite que
todos los detectores Industrial LuNAR en el bus se comuniquen con el RC.
Funciones de las Teclas del RC
Cada una de las teclas del RC tiene una función especial, según se indica a
continuación:
Para usar el RC, ejecute los siguientes pasos:
REMOTE READY
ENGLISH
MW ajustado a XXX
ACT está habilitado\deshabilitado
LED está habilitado\deshabilitado
software Versión XXX
No hay problema \ problema
la siguiente pantalla cada vez que el LuNAR se activa:
2. Si es necesario, use las flechas del RC para desplazar
hacia abajo la lista y seleccione su idioma deseado.
3. Presione Select para confirmar su selección.
NOTA:
Al apagar, se graba el último idioma seleccionado y se usará
en el próximo encendido.
4. Apunte el infrarrojo del RC hacia el LuNAR. Quédese dentro de
la zona de 36º (ver debajo) para una recepción óptima. Las
alturas de montaje y las distancias de recepción eficaces se
muestran debajo.
5. Si el LuNAR no responde, probablemente se deba a
un fallo de conexión; cambie la posición del RC hasta
conseguir conexión.
El mensaje de estado “Sin conexión” puede aparecer
si el LuNAR no está habilitado para comunicarse con el RC
(véase la sección “Habilitando la Comunicación del RC con el
LuNAR”).
A
B
C
D
E
2.7m - 4.9m
4.9m - 6.2m
6.2m - 7.8m
7.8m - 8.6m
8.6m
1.6m
3m
3.7m
4.7m
5.2m
Diámetro
Altura de
Montaje
Punto
1. Presione el botón para obtener la
información deseada; la información
aparece en el LCD. Use las flechas
arriba o abajo para desplazar
arriba/abajo la lista y visualizar la
información deseada.
Obteniendo Información
ACCIÓN PRESENTACIÓN EN EL LCD
1. Presione el botón para aumentar la
sensibilidad MW. Seleccione la sensibilidad
deseada desplazando arriba/abajo la lista, usando
las flechas arriba o abajo .
2. Presione para confirmar y transmitir su
selección. Aparecerá el siguiente mensaje:
3. Presione el botón para disminuir la
sensibilidad del MW. Seleccione la sensibilidad
deseada desplazando arriba/abajo la lista,
usando las flechas arriba o abajo .
4. Presione para confirmar y transmitir su
selección. Aparecerá el siguiente mensaje:
MW-
Select
MW+
>
>
Select
Select
2. Si después de presionar el botón usted recibe el
presionando otra vez el botón se transmitirán de nuevo
1. Seleccionar la opción “Ajuste a TRM” de la lista de opciones
mostrada, implica que la sensibilidad del MW se ajustará al
nivel definido por el potenciómetro del PCB.
mensaje: “Sin conexión. Trate de cambiar la posición”;
los últimos parámetros seleccionados.
NOTAS:
NOTAS:
1. Hay 3 mensajes opcionales de problemas:
*Problema MW: Problema en el canal MW.
*Problema PIR: Problema en el canal PIR.
*Problema PS: Problema en el voltaje de entrada del detector.
2. Si el botón no ha sido pulsado, aparecerá un mensaje
“MW/ACT/LEDs Desconocido” mientras se intenta cambiar
la configuración de estos parámetros (MW/ACT/LEDs)
ACCIÓN PRESENTACIÓN EN EL LCD
Aumentar/Disminuir la Sensibilidad MW
Info
Select
>
>
A
36 0
B
C
D
Diámetro
E Altura
LuNAR
Info
>
>
ACCIÓN PRESENTACIÓN EN EL LCD
SIN CONEXIóN,
TRATE DE CAMBIAR
LA POSICION
MW ajustado a XXX
ajustes a TRM
ajustes a MAX
ajustes a 85%
ajustes a 65%
ajustes a 50%
ajustes a 26%
ajustes a MIN
Se actualizaron Los
ajustes
MW ajustado a XXX
ajustes a TRM
ajustes a MAX
ajustes a 85%
ajustes a 65%
ajustes a 50%
ajustes a 26%
ajustes a MIN
Se actualizaron Los
ajustes
1. Encienda el RC presionando el botón . Aparecerá
Aumenta la
sensibilidad del MW
(rango mayor)*
Disminuye la
sensibilidad del MW
(rango menor)
Enciende/Apaga el dispositivo
de Control Remoto (operación
alterna)
Acepta la selección actual y la
transmite al LuNAR
Deshabilita el modo ACT*
Habilita el modo ACT*
Activa el auto-test del LuNAR.
Se muestra la siguiente información en el LCD:
* Nivel del voltaje de entrada
* Nivel de ruido y de la señal MW
* Nivel de la señal PIR CH1/CH2/CH3 DC
* Nivel de la señal PIR CH1/CH2/CH3
Presionar para desplazarse
hacia arriba/abajo en una lista
Visualización del LCD:
muestra visualmente
información de los datos
Recibe la siguiente información del LuNAR:
* Sensibilidad MW
* Estado de funcionamiento de los LEDs
* Modo ACT
* Versión del software
* Indicación de Problema
Habilita el funcionamiento de los
LEDs*
Deshabilita el funcionamiento de los LEDs*

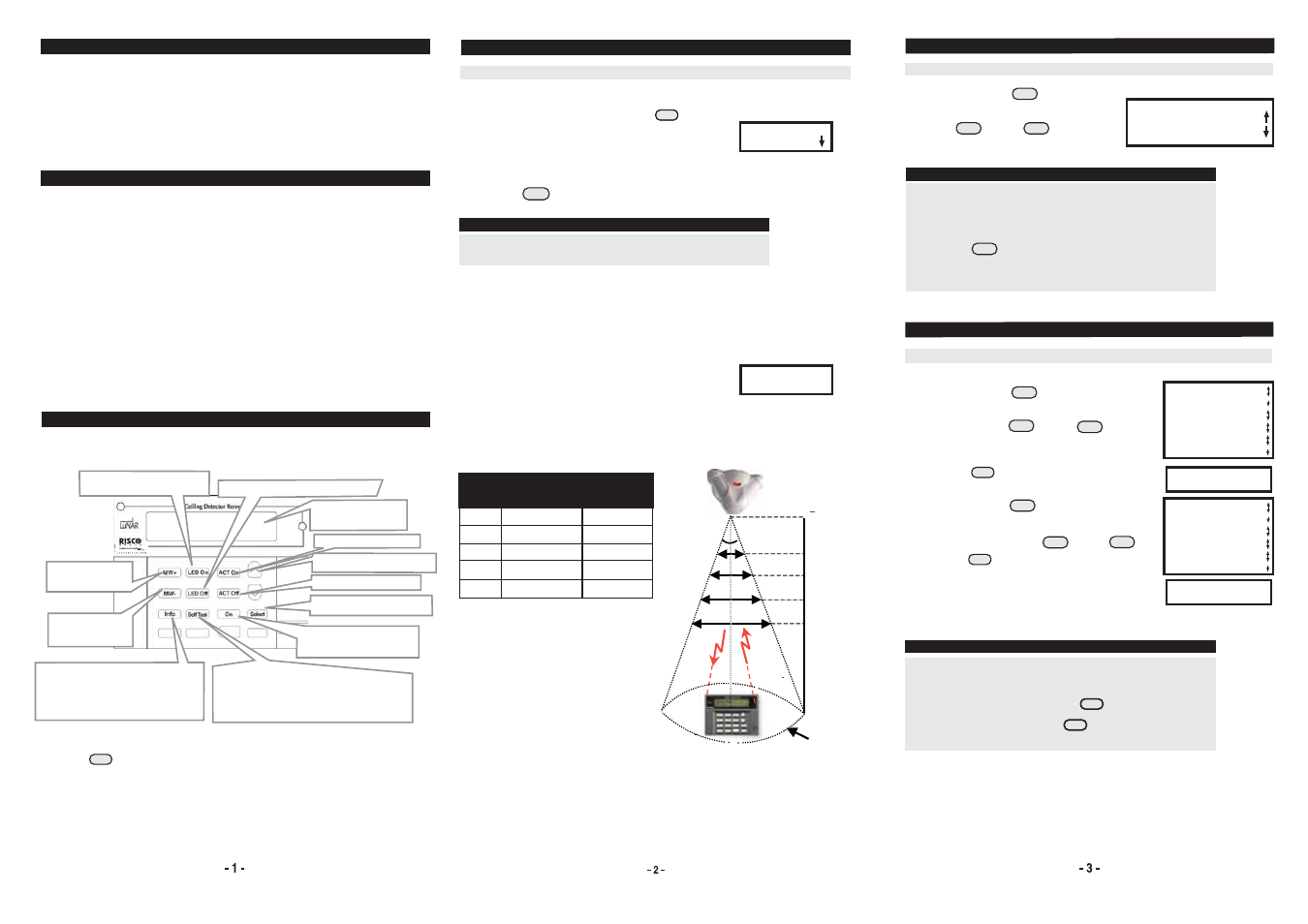

Figura 1 – Funciones de las Teclas del RC *Presionar después
el botón
Select
