MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
18
Instalación y montaje Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
MONTAJE DEL KIT: para el montaje (fig. 2), tras abrir la puerta A, es
necesario quitar el panel de protección B desenroscando los tornillos C.
Después, introduzca el kit y fíjelo con los tornillos D en los soportes
adecuados. Asegúrese de introducir el cable por el pasacables que se
encuentra en un lado del insertable (Fig. 3). Vuelva a montar el
conjunto siguiendo los pasos en orden inverso.
4.3.3. Convección forzada (Comfort Air VF)
Si se adopta este sistema, será obligatorio prever una toma de aire (A)
que tenga una superficie libre de paso no inferior a 150 cm 2 para hacer
entrar aire fresco natural en el ambiente de instalación (mejor si está
en el interior del revestimiento). Fig. 4
Para la canalización del aire caliente, es necesario instalar, en los
empalmes superiores del monobloque, una abrazadera de reducción a
100 de diámetro. Encaje después en las abrazaderas unos tubos
flexibles de 100 de diámetro a las boquillas Comfort Air (B).
4.4. TOMA DE AIRE EXTERIOR E INTERIOR
4.4.1. Entrada de aire para la ventilación natural
Si la chimenea térmica se instala con ventilación natural, se debe
efectuar una toma de aire exterior B (150 cm²) que permita el flujo de
aire fresco natural dentro del revestimiento. Esta toma de aire A (150
cm²) debe realizarse dentro de la habitación de instalación del
monobloque.
Es indispensable que se respete esta disposición a
rajatabla; de lo contrario, la falta de oxígeno puede
perjudicar la seguridad de la instalación.
4.4.2. Entrada de aire para la ventilación forzada
Si la chimenea térmica se instala con ventilación forzada, es decir,
usando el kit COMFORT AIR, realice las tomas de aire y las
canalizaciones como se indica a continuación:
Se debe prever una toma de aire (150 cm²) exterior que permita el
flujo de aire fresco natural dentro del revestimiento. Esta toma de aire
puede realizarse dentro de la habitación de instalación de la chimenea
térmica.
Esta modalidad permite una correcta mezcla del aire dentro del lugar
de instalación y un mejor enfriamiento de la estructura de la chimenea
térmica.
IMPORTANTE
La instalación y el montaje del kit de ventilación
debe realizarse por parte de personal cualificado y
según las normas locales y nacionales en vigor.

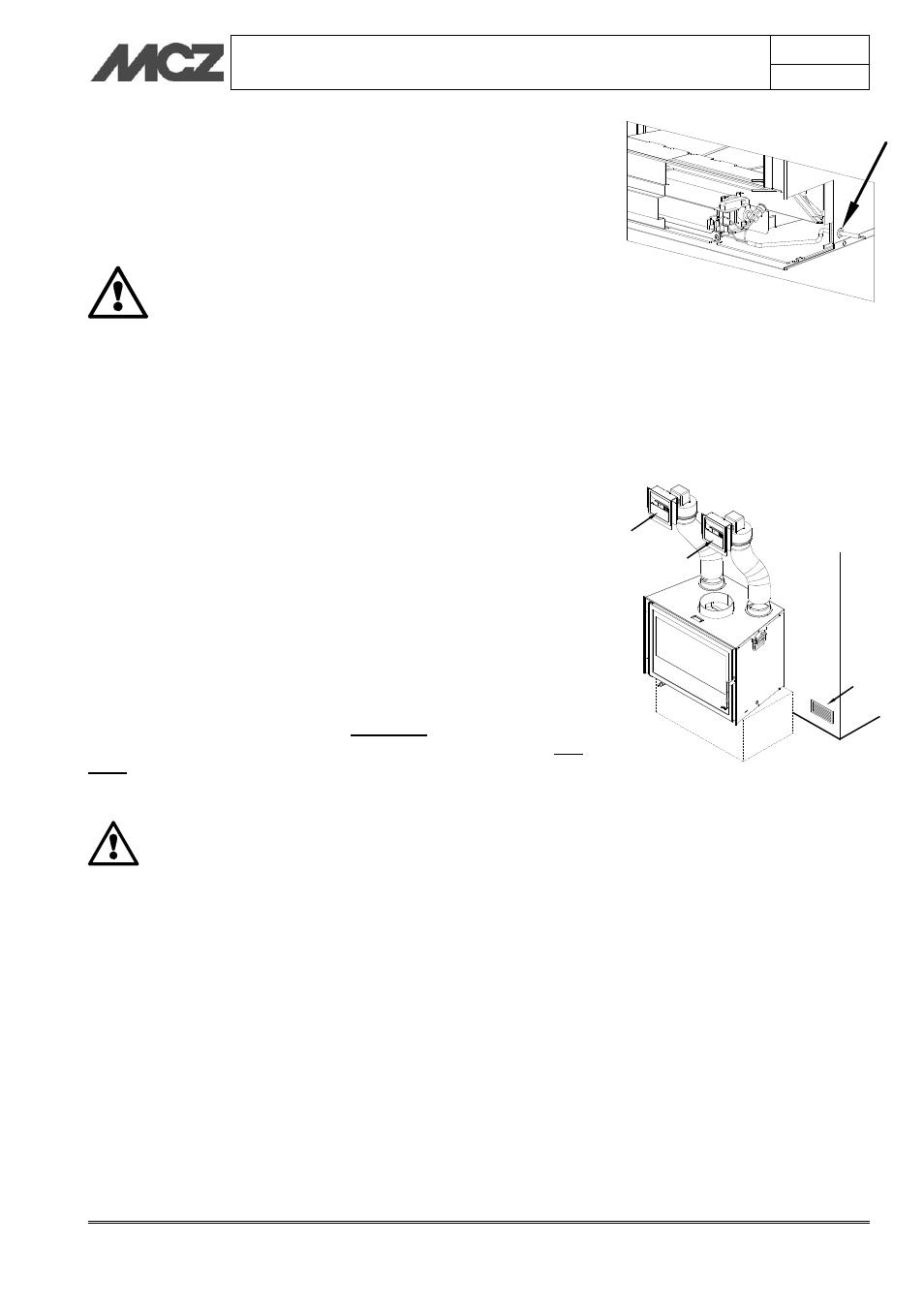

Figura 3 - Detalle montaje kit VF
Figura 4 - Convención forzada Comfort Air
A
B
B
