35
4
5
10
2
6
3
1
8
11
12
13
15
14
7

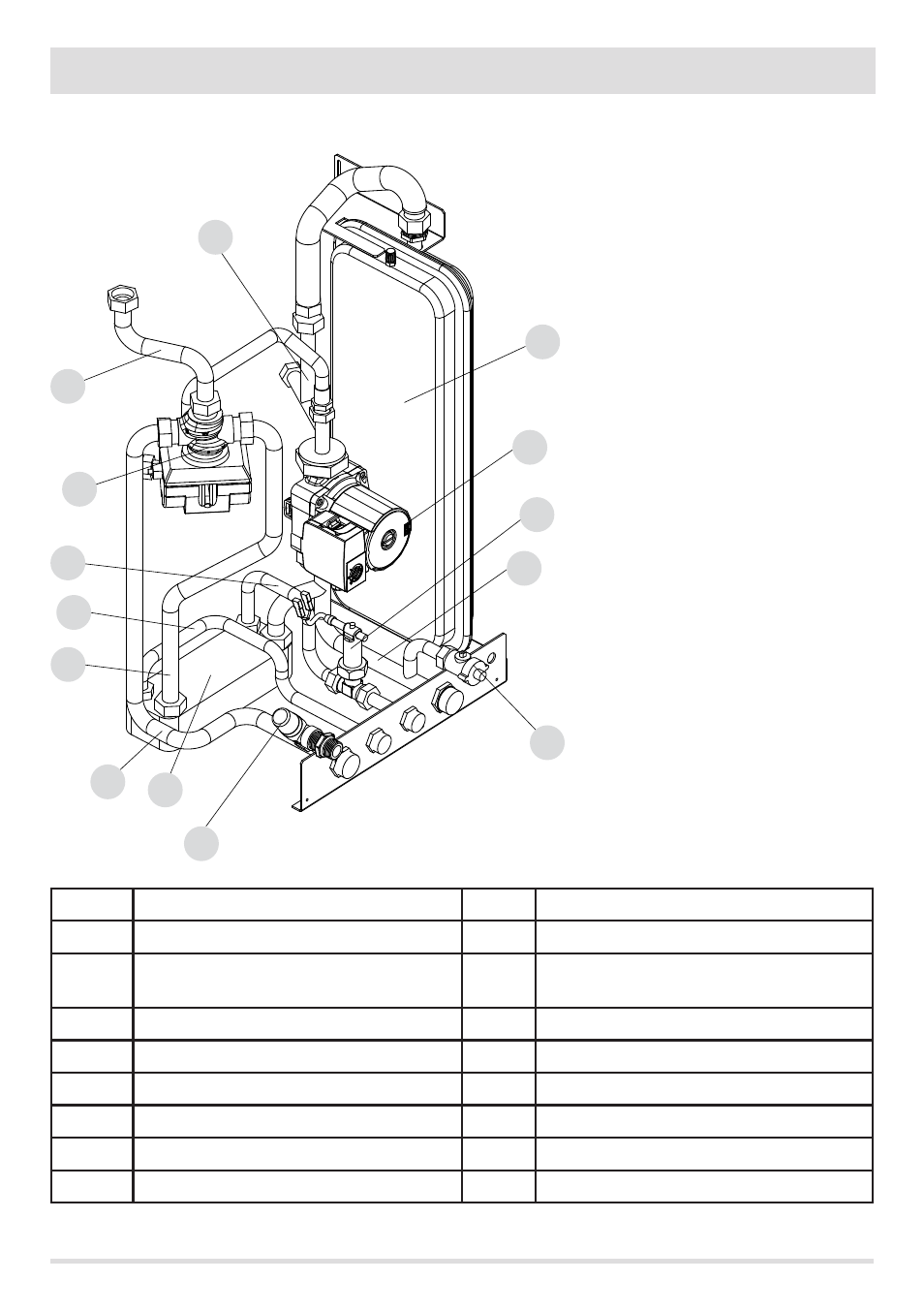

7 - CONEXIÓN HIDRÁULICA
Servicio técnico - Derechos reservados - Reproducción prohibida
ESTUFA TOBA HYDRO 22 CON INTERCAMBIADOR - CÓD. 7114003
POS. DESCRIPCIÓN POS. DESCRIPCIÓN
1 TUBO DE IMPULSIÓN DE LA VÁLVULA 9 TUBO DEL FLUJOSTATO - SANITARIO
2 TUBO DE RETORNO DE LA INSTALACIÓN/
INTERCAMBIADOR
10 FLUJOSTATO
3 TUBO DE RETORNO DEL VASO DE EXPANSIÓN 11 TUBO INTERCAMBIADOR - FLUJOSTATO
4 VASO DE EXPANSIÓN 12 TUBO DE IMPULSIÓN DEL AGUA SANITARIA
5 BOMBA 13 TUBO DE LA VÁLVULA - INTERCAMBIADOR
6 GRIFO DE DESCARGA DE LA CALDERA 1/2” 14 INTERCAMBIADOR DE PLACAS
7 VÁLVULA DE SEGURIDAD 3 BARES 15 TUBO DE LA VÁLVULA - IMPULSIÓN
8 VÁLVULA DE TRES VÍAS
