MCZ Flair - Manual (Página 29)

B
f
f
d
d
e
d
27
3-INSTALACIÓN Y MONTAJE

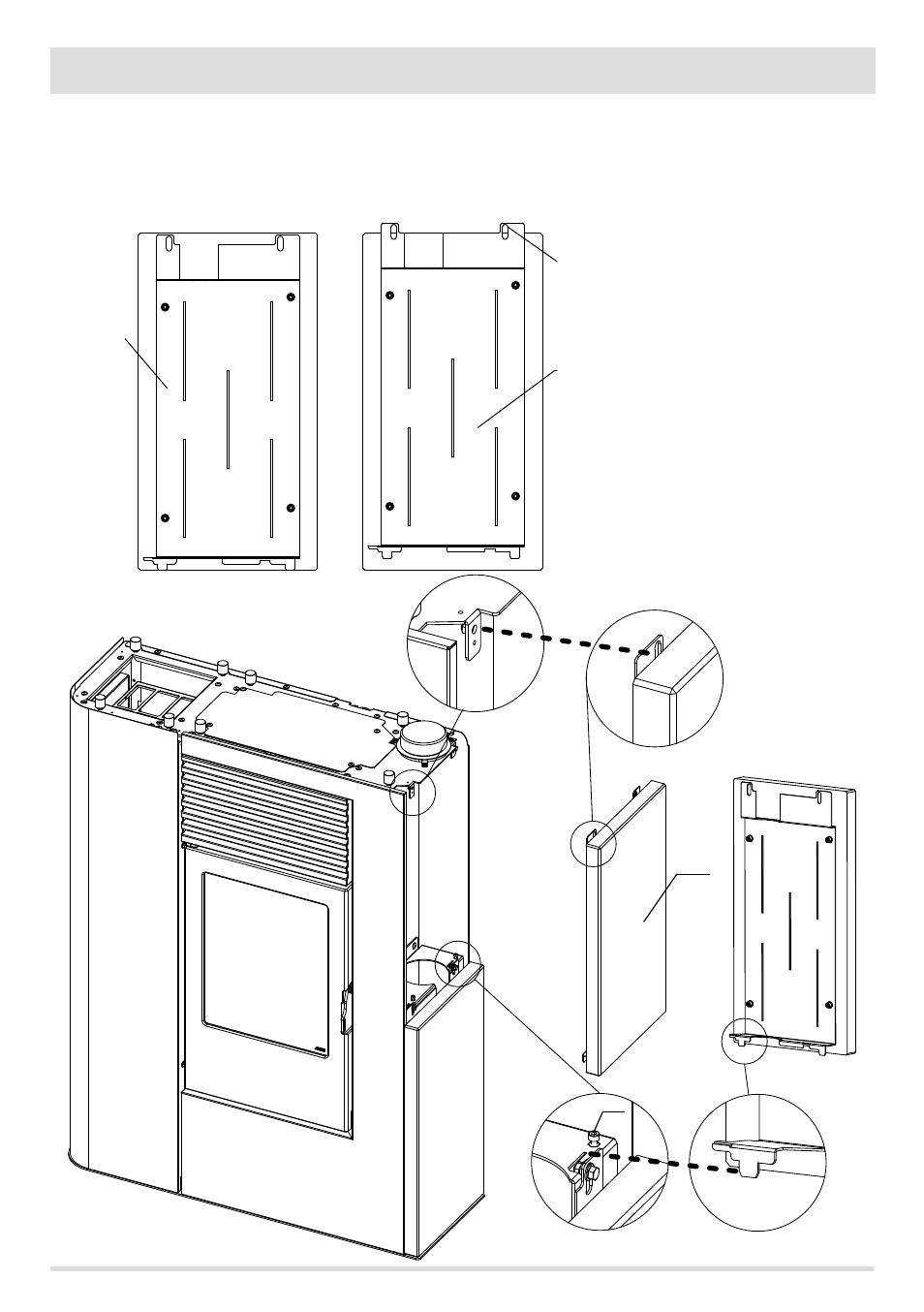

• El panel B se puede fijar siguiendo el mismo procedimiento de montaje del panel A. En la parte de abajo, las languetas - pos. d -
presentes en el panel deben encajarse en los agujeros presentes en la estructura, mientras que en la parte de arriba hay dos tornillos
y dos tuercas- pos. f - que unen el panel a la estructura. El panel B se apoya sobre los dos tornillos regulables “e”. Los paneles A y B
pueden tocarse, o puede haber una hendidura demasiado grande; el tornillo “e” regulable permite resolver el problema.
B
A
Aletas
PANELES DE SERPENTINA (VISTA INTERNA)
A= PANEL ABAJO
B= PANEL ARRIBA
