Capítulo 4
MANUAL DE INSTALACIÓN Y USO
pág.
10
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
CONECTAR SIEMPRE LAS DOS CANALIZACIONES Y
LLEVARLAS SIEMPRE AL EXTERIOR DE LA CHIMENEA
TÉRMICA.
SI NO SE RESPETA ESTA MEDIDA, EL VENTILADOR,
AL TENER UNA MAYOR PRESIÓN DE IMPULSIÓN,
PUEDE ASPIRAR TAMBIÉN EL AIRE DESTINADO A LA
REJILLA FRONTAL DE LA CHIMENEA TÉRMICA,
NECESARIO PARA LA COMBUSTIÓN.
2.5. Canalizaciones para kit VF 180 m
3 /h (Airsystem B70)
A diferencia del kit VF 480-620 m 3 /h, el kit VF 180 m 3 /h no necesita
de canalizaciones, ya que la menor potencia de los ventiladores y su
posición con respecto a la chimenea térmica permiten el
funcionamiento correcto de la instalación, siempre que se consiga hacer
llegar una cantidad suficiente de agua bajo el monobloque.
Considerando que este tipo de chimenea normalmente se posa sobre un
muro divisor interno de la casa y que casi nunca es posible canalizar al
exterior, como con el modelo previamente descrito, el aire de ventilación
debe tomarse por completo desde el exterior del lugar de instalación,
usando tomas de aire realizadas en ambos lados del revestimiento.
Es necesario realizar dos tomas de aire con una sección mínima de
150 cm 2 neta en ambos lados del revestimiento, para que permitan
también un intercambio continuo de oxígeno bajo la chimenea térmica
(figura 9).
Si las tomas de aire no son suficientes, los
ventiladores tomarán también el aire necesario para
la combustión. Este fenómeno perjudicará el correcto
funcionamiento del producto.

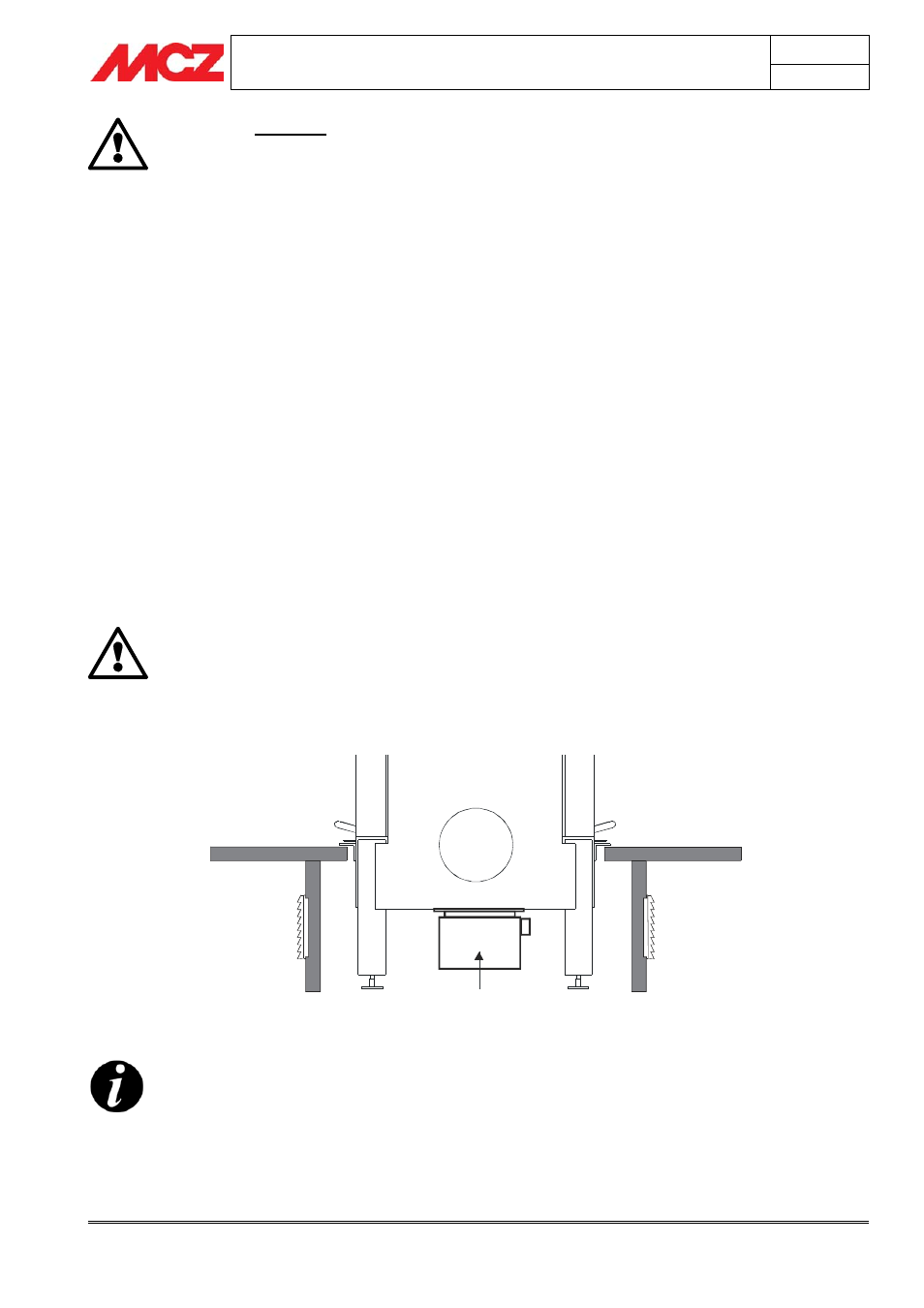

ESQUEMA DE TOMAS DE AIRE, SÓLO PARA EL MODELO AIRSYSTEM B70
VENTILADORES
Plano del fuego
Rejilla de entrada
de aire de ventilaciòn
y comburente
Rejilla de entrada
de aire de ventilaciòn
y comburente
Plano del fuego
Se recomienda el uso de dos rejillas de un tamaño de, al
menos, 20x10 cm
Se recuerda que:
• Todas las tomas de aire deben poseer un cierre controlable
desde el exterior y con una protección anti-insectos.
Figura 8 – Toma de aire para las
canalizaciones del ventilador y toma de aire
comburente.
Figura 9 - Rejillas de entrada de aire para la ventilación y para el aire comburente
