C
D
E
a
E
p
B
A
1 2
3 4
PT 55
Atenção:

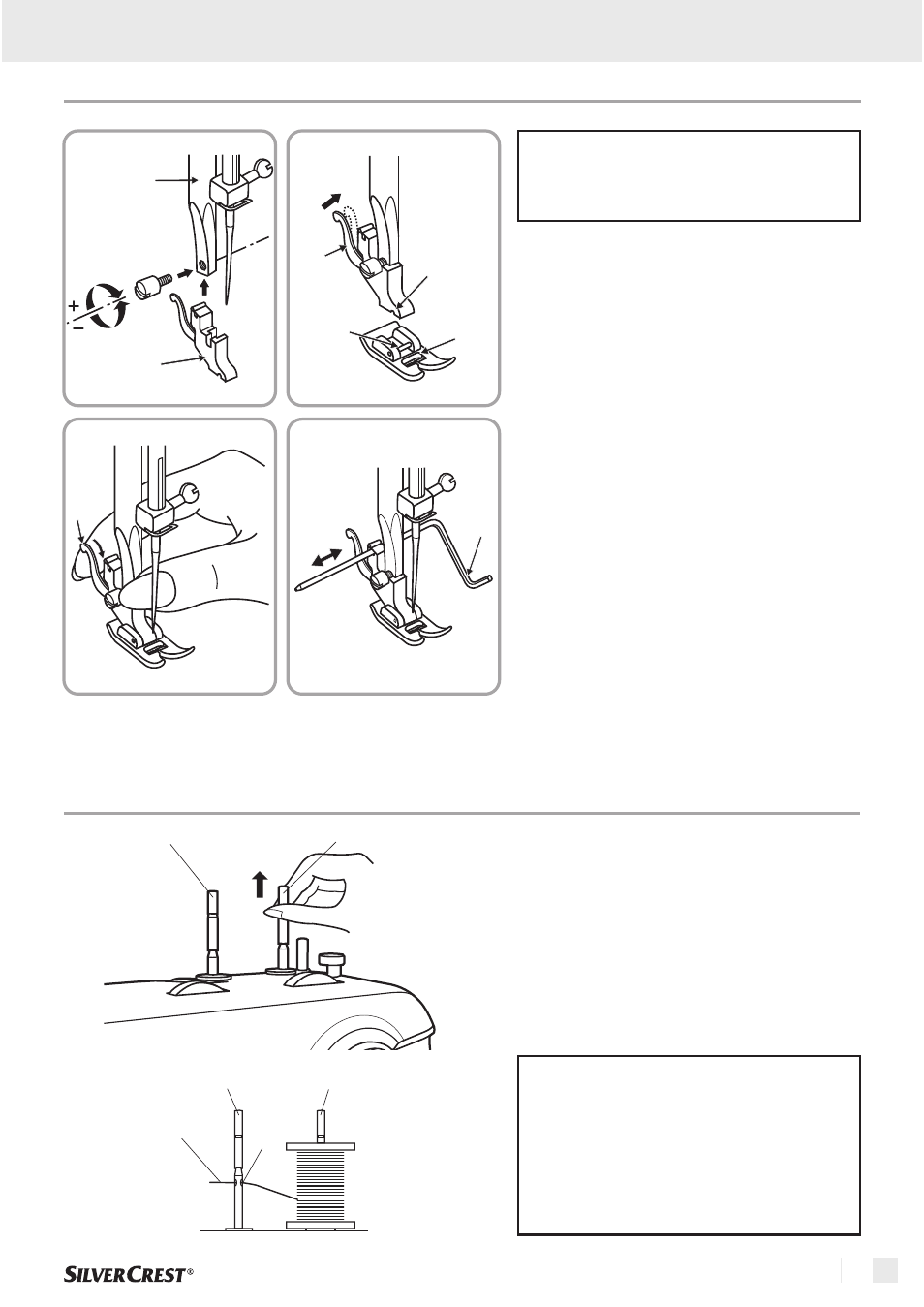

1. Fixação do suporte de calcador
2. Fixação do calcador
3. Extracção do calcador
4. Fixação da guia para debruar/
Acolchoar (p)
Coloque o interruptor Liga / Desliga
(20) na posição Desliga ("O") para
realizar as operações supra indicadas.
Levante a barra de calcador (18).
Fixe o suporte de calcador (B) como
ilustrado.
Baixe o suporte de calcador (A) até
que o recorte (C) fique directamente
por cima do eixo (D).
Baixe o suporte de calcador (A) de
forma a que o calcador (a) encaixe
automaticamente.
Levante o calcador.
Empurre a alavanca (E) no sentido
indicado pela seta e o calcador fica
livre.
Enfie a guia para debruar/acolchoar (p)
na ranhura como ilustrado. Ajuste-a
em função das necessidades para as
bainhas, pregas, etc.
Os pinos para carrinho de linhas (C, D)
são usados para segurar os carrinhos de
linhas durante a alimentação de fio da
máquina de costura. Para usar puxe os
pinos para carrinho de linhas para cima.
Para o armazenamento empurre para
baixo.
Se usar o fio que tende a enrolar-se à
volta pino para carrinho de linhas,
insira o fio no pino para carrinho de
linhas (C) e passe o fio pelo orifício (B)
do pino para carrinho de linhas (D),
ver figura. O orifício (B) deve indicar
no sentido do carrinho de linhas.
Nota:
Fixação do suporte de calcador
C D
A
B
C D
Configuração dos pinos para carrinho de linhas
Preparação
