POW8561 ES
Copyright © 2014 VARO P á g i n a | 7 www.varo.com
7 DESEMBALAJE Y ENSAMBLAJE
Desembale la unidad y asegúrese de la presencia de todas las piezas.
Nota: Si una cualquiera de estas piezas faltare o estuviere dañada, póngase
en contacto con el vendedor.
7.1 Ensamblaje
Instale el bastidor de base (12), así como las ampliaciones y extensiones de mesa.
El bastidor de base (12) consta de cuatro patas de mesa con riostras cruzadas que se debe
montar. Herramientas necesarias:
2 llaves mixtas
Llave Allen

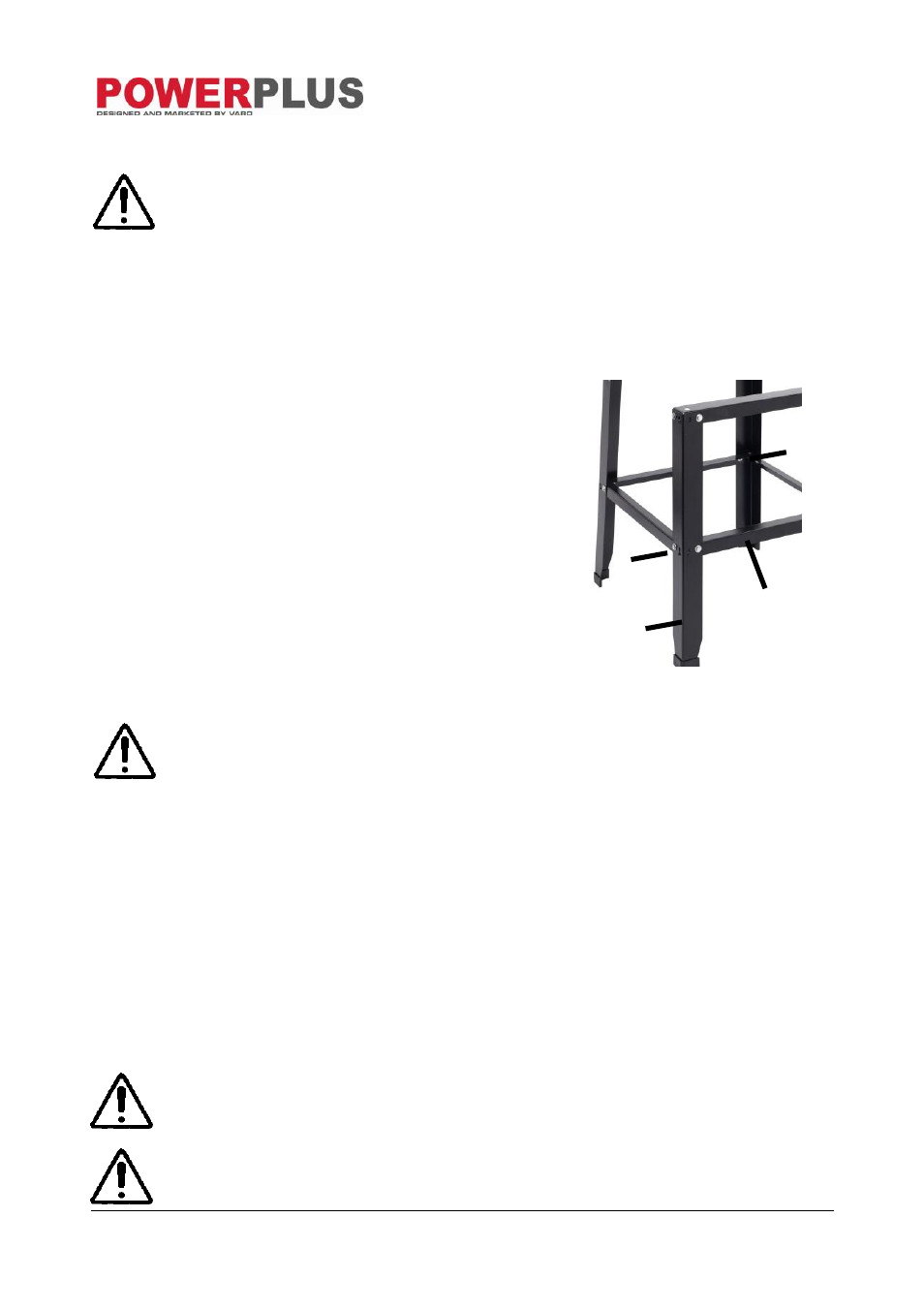

 Ensamble las cuatro patas de mesa (1) con las
cuatro riostras cruzadas (2). Para ello, fije cada
una de las riostras cruzadas desde el interior con
dos tornillos (3) (con arandelas) y contratuercas (4)
a cada una de las patas de la mesa.
Los soportes (17) están montados a través de los orificios para los tornillos situados en la
carcasa. (Fig. 3)
Nota: Colocar el dispositivo únicamente sobre una superficie nivelada,
antideslizante. El dispositivo no debe temblar.
7.2 Instalación de la guía paralela (Fig. 4)
Inserte la guía paralela (5) en el carril de la escala de medición. Verifique el ajuste en la
ventana. Gire el botón para bloquear de la guía paralela (5) en su sitio. Para obtener un corte
paralelo perfecto, se debe verificar el intervalo entre la guía y la hoja de sierra en dos
posiciones con una regla.
7.3 Instalación del tope angular de inglete (Fig. 5)
El tope angular de inglete (9) tiene dos partes, a saber: la placa de tope (A) y el ajuste angular
(B) que se deben ensamblar juntas.
 Inserte la placa de tope (A) en los agujeros del ajuste angular (B) con ambos tornillos de
ajuste (C), empuje hasta la posición necesaria y apriete los tornillos de ajuste.
Empuje la barra corrediza (D) del tope angular de inglete en la barra necesaria de la
superficie de mesa.
Nota: Si se inserta la placa de tope (A) con el lado largo hacia arriba o hacia
abajo, se determina la altura de la pieza de trabajo.
Los operadores diestros prefieren empujar el tope angular de inglete en la
barra izquierda de la superficie de mesa.
1
3
4
2
