POW8002
ES
Copyright © 2014 VARO P á g i n a | 8 www.varo.com
7 AJUSTES
Nota: antes de realizar las tareas de mantenimiento y las reparaciones
habrá que comprobar que la sierra está desconectada y desenchufada de la
toma de corriente.

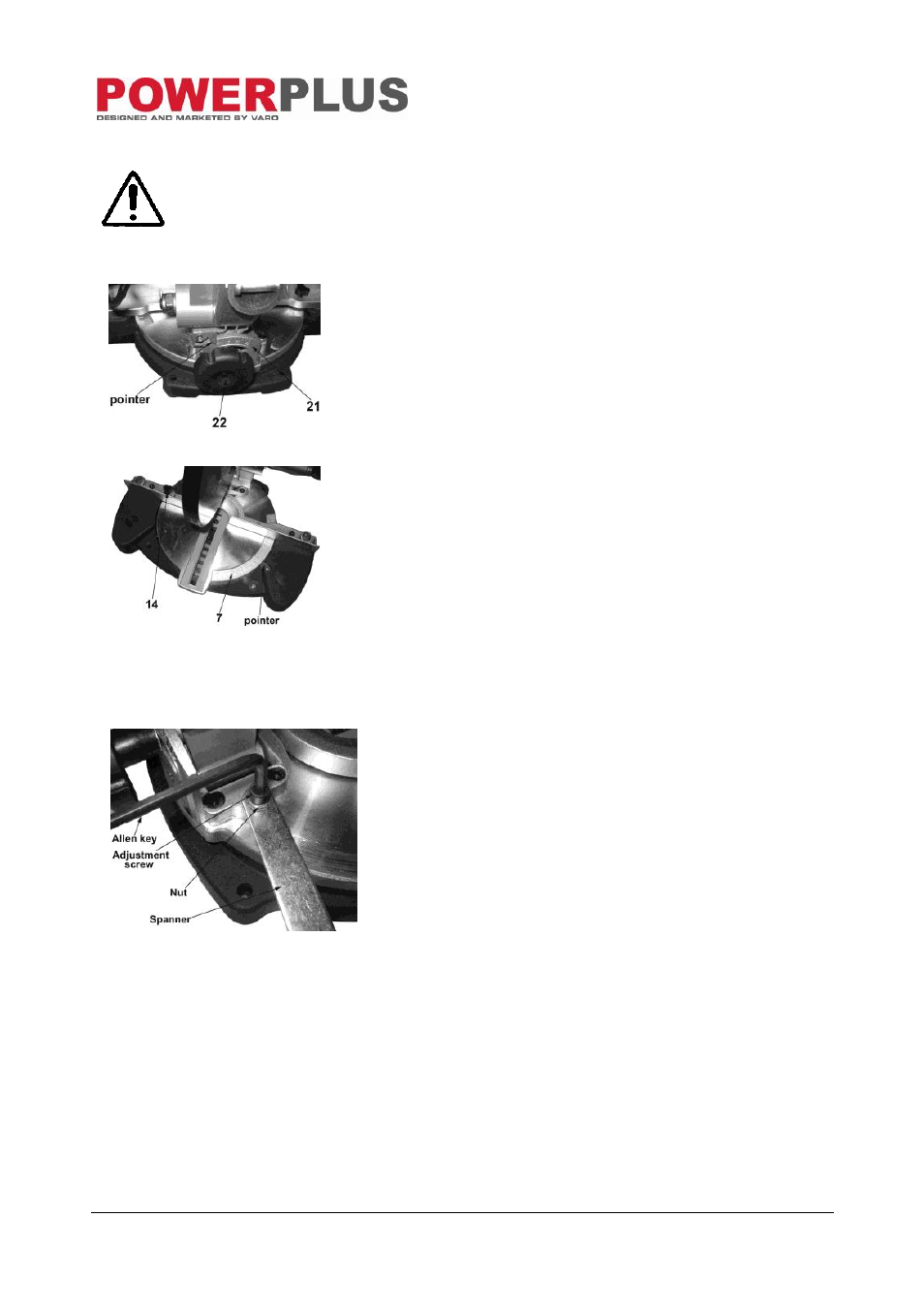

7.1 Ajuste del ángulo de bisel
Fig.5
Afloje el botón de bloqueo del ángulo de bisel (22)
y bascule el brazo superior de la sierra hacia la
izquierda, hasta que la aguja indique el ángulo
deseado en el indicador de bisel (21); apriete el
botón de bloqueo (22).
Pointer = aguja
7.2 Ajuste del ángulo de inglete
Fig. 6
Afloje el botón de bloqueo del ángulo de inglete
(14) y gire la punta de la mesa de sierra hacia la
izquierda o la derecha, hasta que la aguja indique
el ángulo deseado en el indicador de ángulo de
inglete (7); apriete el botón de bloqueo (14).
7.3 Calibración del indicador de ángulo de bisel
Los indicadores de ángulo han sido ajustados en la fábrica pero recomendamos, para un
realizar un trabajo preciso, verificar y, si fuera necesario, calibrarlos de la siguiente
manera:
Fig. 7
 Ángulo de bisel a 90°: Bloquee el brazo
superior en su posición inferior mediante el
botón de liberación (18) y ajuste los ángulos de
bisel e inglete a 0° en los indicadores de
ángulo. Coloque un transportador en el costado
de la hoja de sierra y la mesa, si el ángulo no
es el ángulo de bisel de 90º. Obtenga el ángulo
recto girando el tornillo de ajuste (5) en sentido
horario o antihorario con la llave Allen
(suministrada), hasta que el ángulo sea el
ángulo correcto, apriete la tuerca con la llave
(suministrada). (ver la Fig. 7)
 Ángulo de bisel a 45°: Bloquee el brazo
superior en su posición inferior mediante el
botón de liberación (18), ajuste el ángulo de
bisel a 45º y aquel de inglete a 0° en los
indicadores de ángulo. Coloque un
transportador en el costado de la hoja de sierra
y la mesa, si el ángulo no es el ángulo de bisel
de 45º. El ajuste de la altura del tornillo de
ajuste (15) hasta el ángulo de bisel es el ángulo
correcto. Finalmente, apriete la tuerca y
verifique una vez más el ángulo.
Allen key = llave Allen
Scanner = llave
Nut = tuerca
Adjustment screw = tornillo de
ajuste
