POW64115 ES
Copyright © 2011 VARO P a g e | 8 www.varo.com

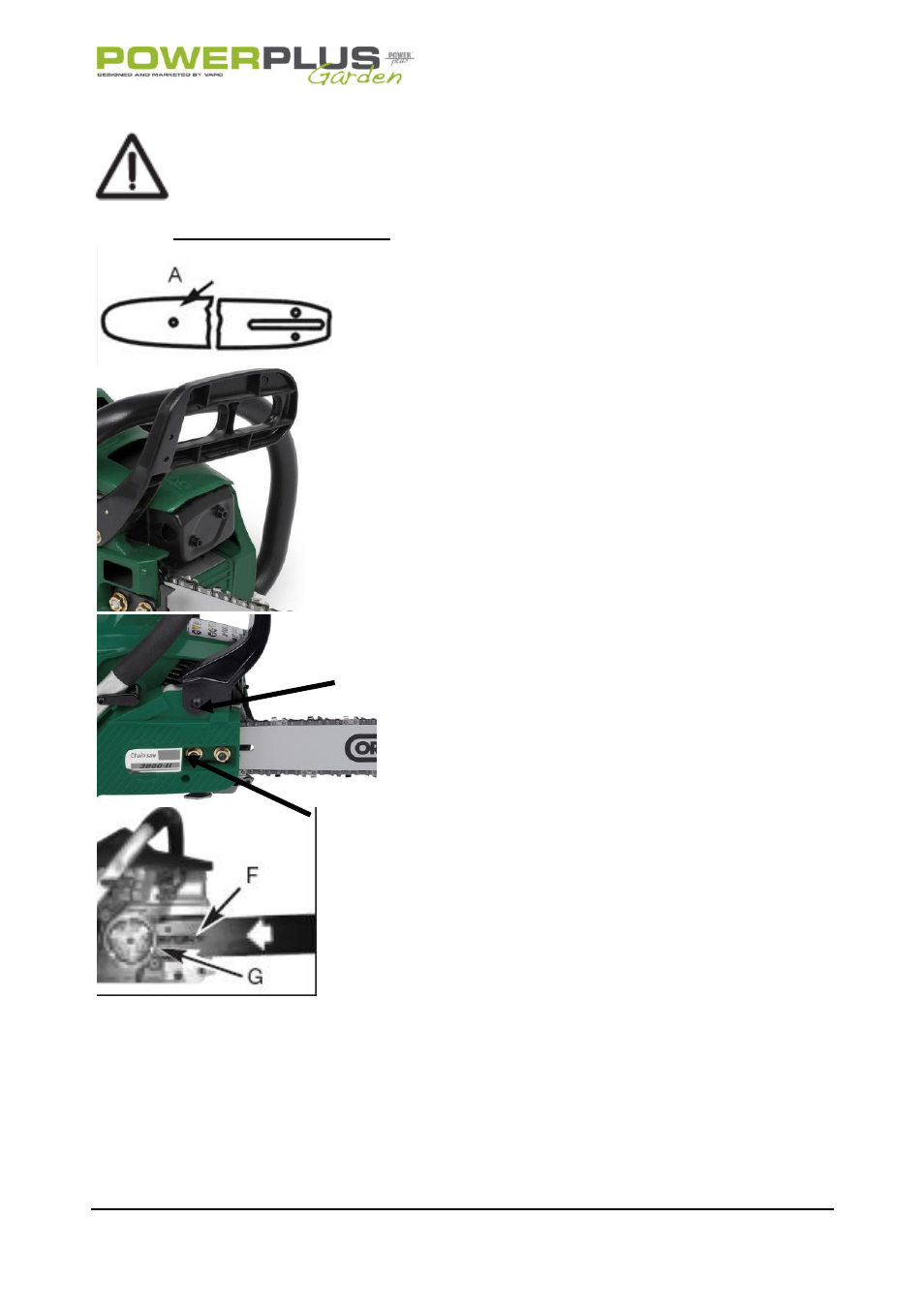

7.3 Instalación De La Barra Guía, Cadena De La Sierra Y Cubierta De Agarre
ADVERTENCIA: Utilice siempre guantes de protección al manipular la
cadena.
7.3.1 Instalación de la barra guía:
fig 3a
Para asegurar que la barra y la cadena
reciben aceite, UTILICE SÓLO LA BARRA DE
ESTILOS ORIGINAL con el orificio del aceite
(A), tal y como se muestra anteriormente.
(Figura 3a)
fig 3b
 Asegúrese de que la palanca del FRENO
DE CADENA está colocada hacia atrás en
la posición DESACTIVADA (Figura 3b)
fig 3c
 Quite las tuercas de retención de la barra
(B). Quite la cubierta del FRENO DE
CADENA (C) tirando en línea recta ; puede
que sea necesario tirar con fuerza. (Figura
3c).
fig 3d
 Coloque el extremo ranurado de la barra
guía sobre la tuerca de la barra (F). Deslice
la barra guía por detrás del tambor de
agarre (G) hasta que la barra guía se
detenga (Figura 3d).
B
C
