Preparativos
S-12

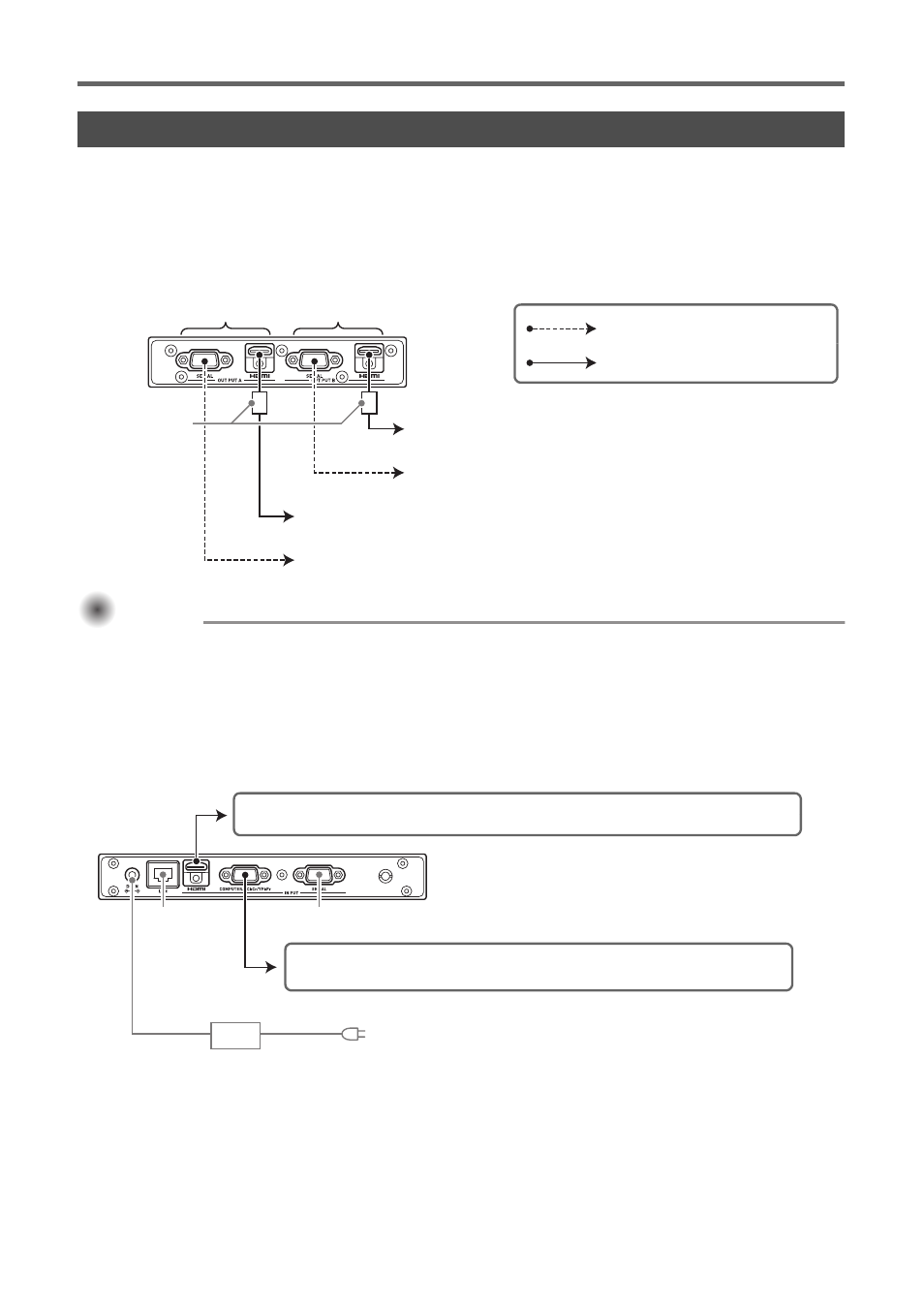

Los terminales situados a ambos lados y en la parte posterior de la caja de control se conectan a la
fuente de alimentación y a diversos dispositivos, tal como se describe a continuación.
Lado de la caja de control: Conecte uno o dos proyectores.
Cuando conecte la caja de control a un proyector mediante el cable HDMI suministrado, conecte la
clavija del cable más cercano al núcleo de ferrita al puerto HDMI de la caja de control.
¡Importante! ¡ Importante! ¡Importante!
z Si está conectando un solo proyector, utilice los terminales del grupo OUTPUT A.
z Si está conectando dos proyectores, el proyector conectado a los terminales de salida OUTPUT
A será designado “Proyector A”, y el proyector conectado a los terminales de salida OUTPUT B
será designado “Proyector B”. A la hora de configurar y realizar los ajustes, será necesario
distinguir entre Proyector A y Proyector B.
Lado posterior de la caja de control: Conecte el adaptador de CA y el dispositivo de la fuente de
entrada.
Cableado
*1 Para controlar el sistema de proyector desde un dispositivo externo a través de LAN, conecte este
terminal al terminal LAN del dispositivo externo utilizando un cable LAN disponible en el mercado.
*2 Para controlar el sistema de proyector desde un dispositivo externo a través de una conexión
RS-232C, conecte este puerto al puerto serie del dispositivo externo utilizado un cable serie
(transversal) disponible en el mercado.
Grupo OUTPUT A Grupo OUTPUT B
Para la conexión, utilice un cable
RS-232C disponible en el mercado.
Para la conexión, utilice el cable
HDMI suministrado.
Conecte al puerto HDMI del segundo proyector.
Conecte al puerto RS-232C del segundo proyector.
Conecte al puerto HDMI del primer proyector.
Conecte al puerto RS-232C del primer proyector.
Núcleo de ferrita
Conecte el adaptador de CA suministrado y enchúfelo a una toma de corriente.
*1 *2
Para la conexión al puerto de salida HDMI de un dispositivo de fuente de imagen, utilice un
cable HDMI disponible en el mercado.
Para la conexión al terminal de salida RGB o al terminal de salida de componente
de un dispositivo de fuente de imagen, utilice un cable disponible en el mercado.
