Conexión a una salida de video componente
z Los terminales de salida de video por componentes vienen con 3 conjuntos de terminales: Y·Cb·Cr
o Y·Pb·Pr. Asegúrese de hacer coincidir los colores de las clavijas en un cable de video por
componentes con los colores de los terminales (Verde: Y; Azul: Cb/Pb; Rojo: Cr/Pr).
z Tenga en cuenta que es compatible sólo con la conexión a un terminal de salida de video por
componentes analógico.
El proyector no se puede conectar a un terminal de salida digital.

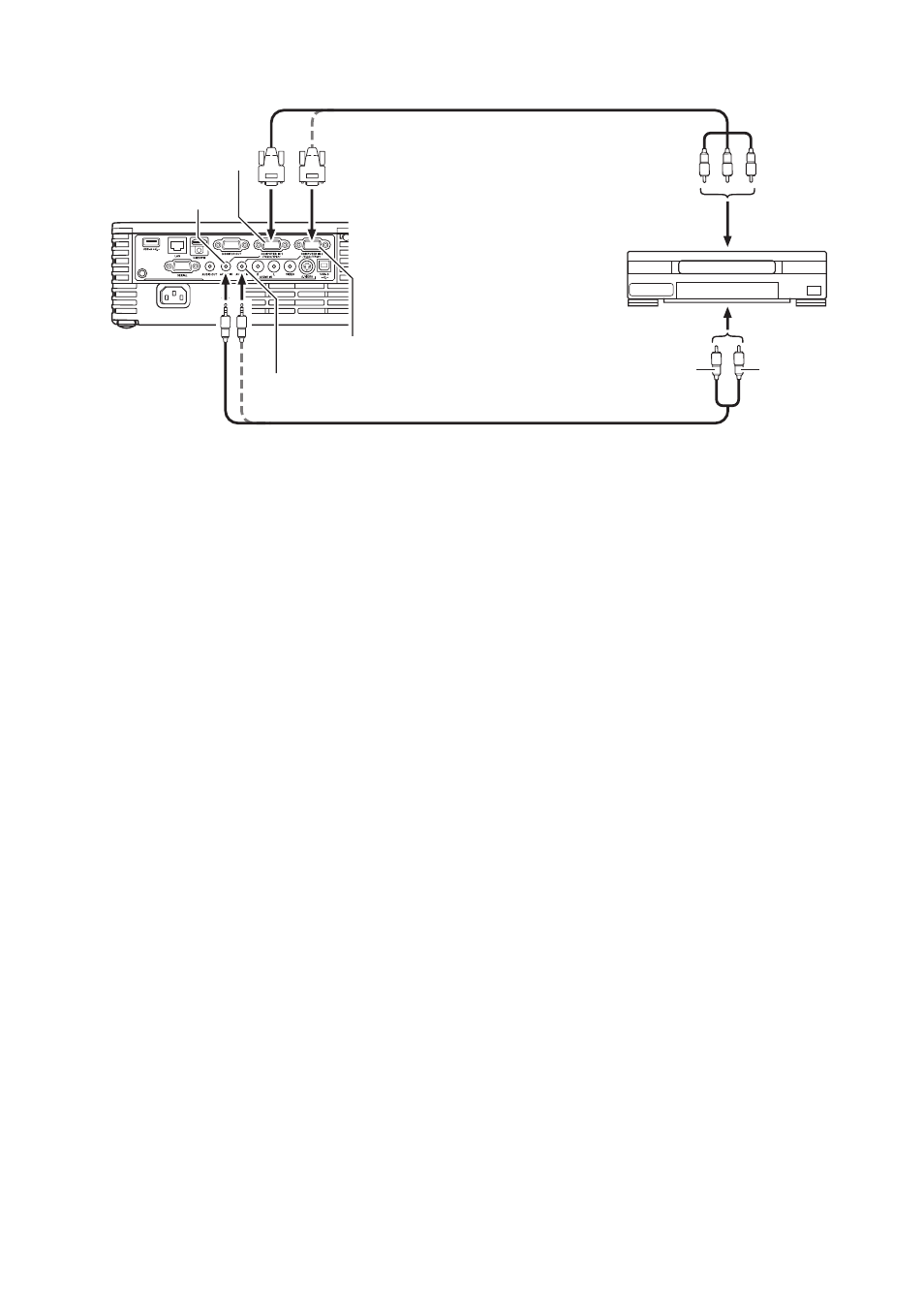

Proyector
Terminal AUDIO IN 1
Terminal COMPUTER IN 1
Mini clavija estéreo
Ù
Cable de audio tipo clavija
(disponible en el mercado)
Cable de video componente (disponible en el mercado)
A los terminales de salida de
video por componentes
A los terminales de salida de
audio
Dispositivo de video
Rojo
Blanco
Terminal AUDIO IN 2
Terminal COMPUTER IN 2
