S-12
PHONES/
OUTPUT DC 9V
OUT MIDI IN

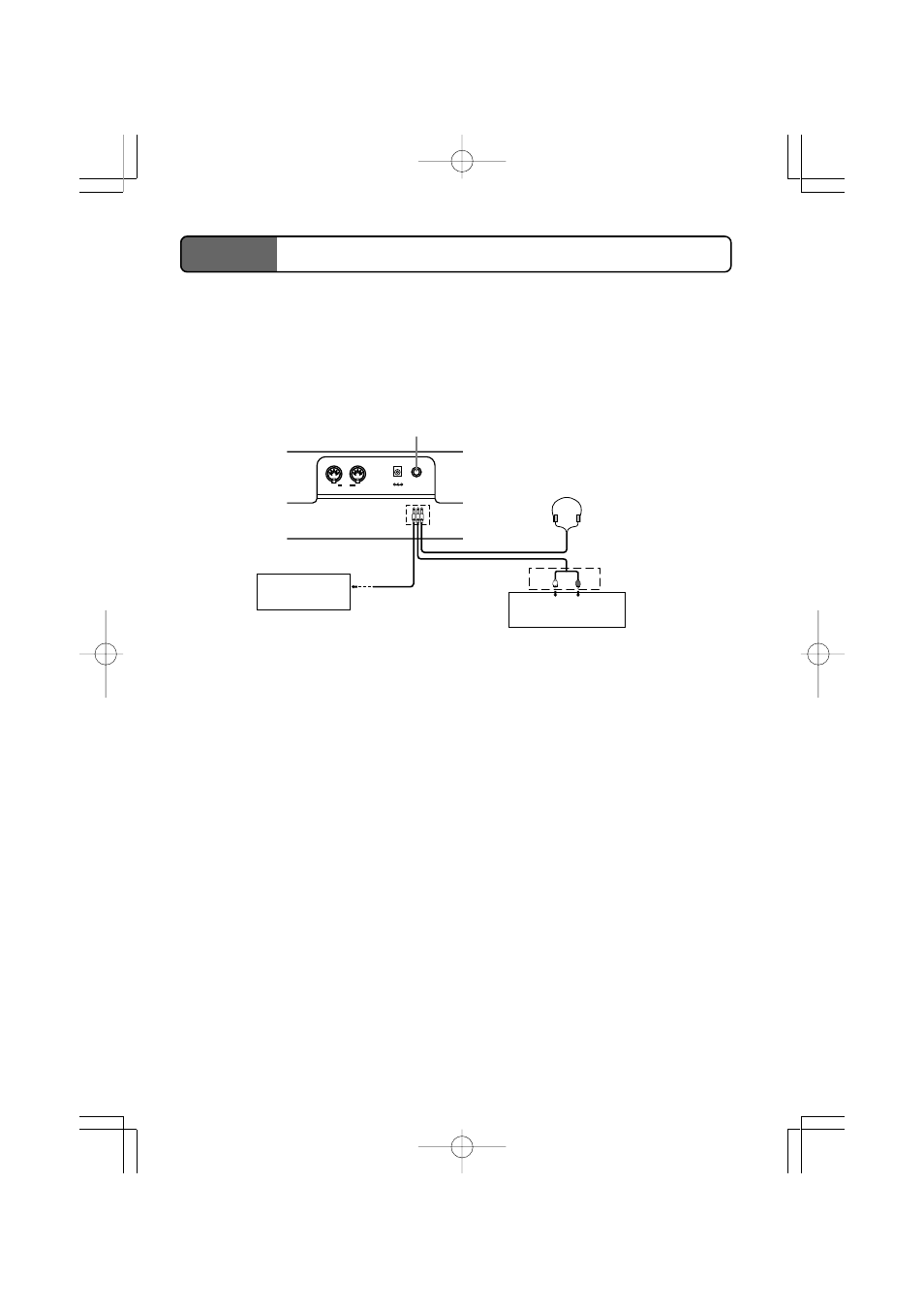

Toma PHONES/OUTPUT
IZQUIERDA DERECHA
Terminal AUX IN o similar
del amplificador de audio
Blanco Rojo Enchufe PIN
Enchufe estándar
Amplificador de
teclado, amplificador
de guitarra, etc.
1
2
3
Conexiones
■ Toma de auriculares/salida (PHONES/OUTPUT)
Antes de conectar auriculares u otro equipo estéreo, asegúrese primero de disminuir
los ajustes de volumen del teclado y equipo conectado. Luego puede ajustar al nivel
deseado una vez que complete las conexiones.
[Panel trasero]
Conexión de auriculares (Figura 1)
Conectando los auriculares corta la salida de los altavoces incorporados del teclado,
de modo que puede tocar aun tarde durante la noche sin molestar a nadie.
Equipo de audio (Figura 2)
Conecte el teclado a un equipo de audio usando un cable de conexión disponible
comercialmente con un enchufe estándar en un extremo y dos enchufes PIN en el otro
extremo. En esta configuración, normalmente ajuste el selector de entrada del equipo
de audio al terminal (usualmente marcado AUX IN o similar) en donde se conecta el
cable del teclado. Para los detalles completos vea la documentación para el usuario
que viene con el equipo de audio.
Amplificador de instrumento musical (Figura 3)
Para conectar el teclado a un amplificador de instrumento musical, utilice un cable de
conexión disponible comercialmente.
Nota
• Asegúrese de usar un cable de conexión que tenga enchufes estándar en los extremos
que conectar al teclado y amplificador.
