72
Apéndice
Esta sección explica cómo establecer una conexión de video por componentes entre el proyector y
un dispositivo de video.
z Los terminales de salida de video por componentes vienen con 3 conjuntos de terminales: Y·Cb·Cr
o Y·Pb·Pr. Asegúrese de hacer coincidir los colores de las clavijas en un cable de video por
componentes con los colores de los terminales (Verde: Y; Azul: Cb/Pb; Rojo: Cr/Pr).
z Tenga en cuenta que es compatible sólo con la conexión a un terminal de salida de video por
componentes analógico.
El proyector no se puede conectar a un terminal de salida digital.
Serie XJ-A
Serie XJ-M

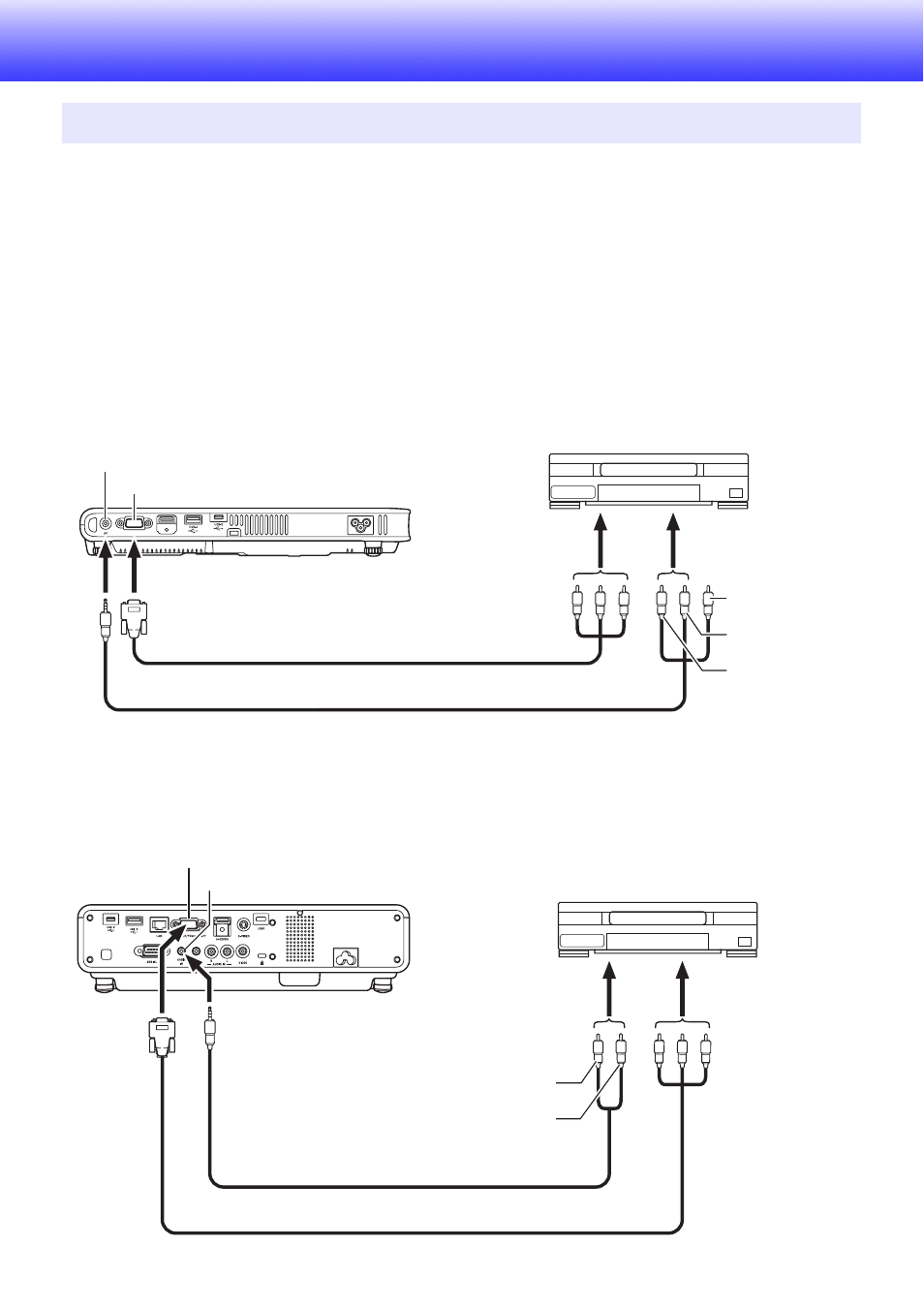

Conexión a una salida de video componente
Proyector
Terminal COMPUTER
Terminal AV
Cable AV especial incluido
Cable de video componente (disponible en el mercado)
A los terminales de
salida de video por
componentes
A los terminales de
salida de audio
Dispositivo de video
Amarillo
(no conectado)
Rojo
Blanco
Proyector
Terminal AUDIO IN
Terminal COMPUTER IN
Mini clavija estéreo Ù Cable de audio tipo clavija
(disponible en el mercado)
Cable de video componente (disponible en el mercado)
A los terminales de salida
de video por
componentes
A los terminales de salida
de audio
Dispositivo de video
Rojo
Blanco
