S-18
Amplificador de instrumento musical (Figura 3)
Para conectar el teclado a un amplificador de instrumento
musical, utilice un cable de conexión disponible comercialmente.
NOTA
• Asegúrese de usar un cable de conexión que tenga un
enchufe estéreo estándar en el extremo que conecta al
teclado, y un conector que proporcione una entrada de
canal doble (izquierda y derecha) al amplificador al que
está conectando. Un tipo de conector erróneo en
cualquier extremo puede ocasionar la pérdida de uno
de los canales estéreo.
Cuando se conecta a un amplificador de instrumento musical,
ajuste el volumen del teclado a un nivel relativamente bajo y
realice los ajustes de volumen usando los controles del
amplificador.
Ejemplo de conexión
Conectando a una computadora u
otro equipo
También puede conectar el teclado a una computadora. Para
los detalles vea la sección “Conectando a una computadora”
en la página S-49.
Conexiones
Terminal de auriculares/salida
PREPARACIÓN
• Antes de conectar auriculares u otro equipo estéreo,
asegúrese primero de disminuir los ajustes de volumen
del teclado y equipo conectado. Luego puede ajustar al
nivel deseado una vez que complete las conexiones.
[Panel trasero]
Conexión de auriculares (Figura 1)
Conectando los auriculares corta la salida de los altavoces
incorporados del teclado, de modo que puede tocar aun tarde
durante la noche sin molestar a nadie.
Equipo de audio (Figura 2)
Conecte el teclado a un equipo de audio usando un cable de
conexión disponible comercialmente con un enchufe estándar
en un extremo y dos enchufes PIN en el otro extremo. Tenga
en cuenta que el enchufe estándar que conecta al teclado debe
ser un enchufe estéreo, de otro modo solamente podrá generar
uno solo de los canales estéreo. En esta configuración,
normalmente ajuste el selector de entrada del equipo de audio
al terminal (usualmente marcado AUX IN o similar) en donde
se conecta el cable del teclado. Para los detalles completos
vea la documentación para el usuario que viene con el equipo
de audio.

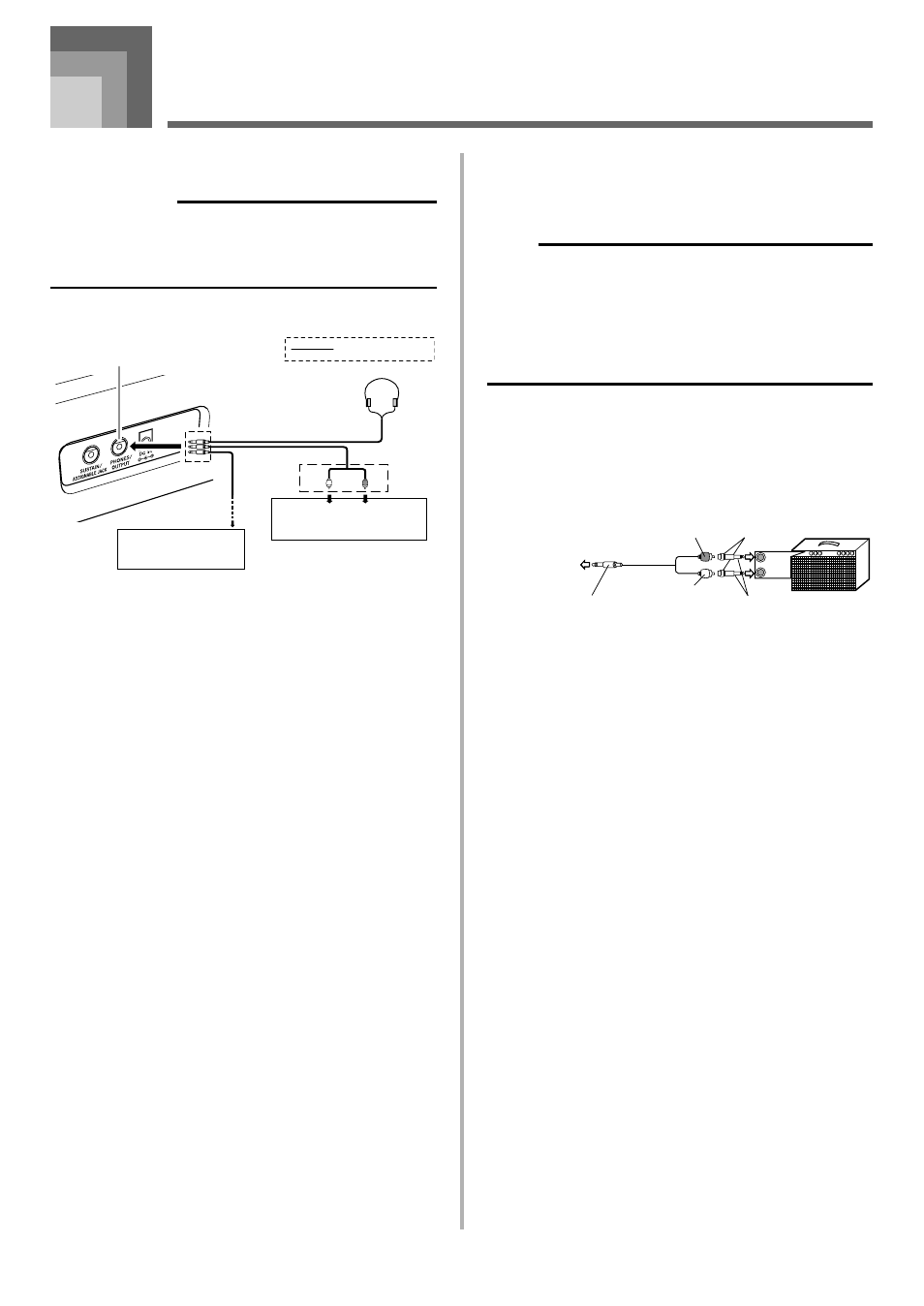

1
Blanco Rojo
Enchufe
PIN
IZQUIERDA DERECHA
AUX IN or similar terminal
of audio amplifier
2
Enchufe estándar estéreo
Conexión de audio
Terminal PHONES/OUTPUT
Amplificador de
teclado, amplificador
de guitarra, etc.
3
INPUT 1
INPUT 2
Toma PIN Enchufe PIN (rojo)
Enchufe PIN (blanco)
Enchufe estándar
estéreo Amplificador de
teclado o guitarra
Al terminal
auriculares/salida
del teclado
Enchufe
estándar
