S-26
2 Instalando el teclado sobre el
soporte
PRECAUCIÓN
• ¡Tenga cuidado de no aprisionar sus dedos entre el
teclado y el soporte!

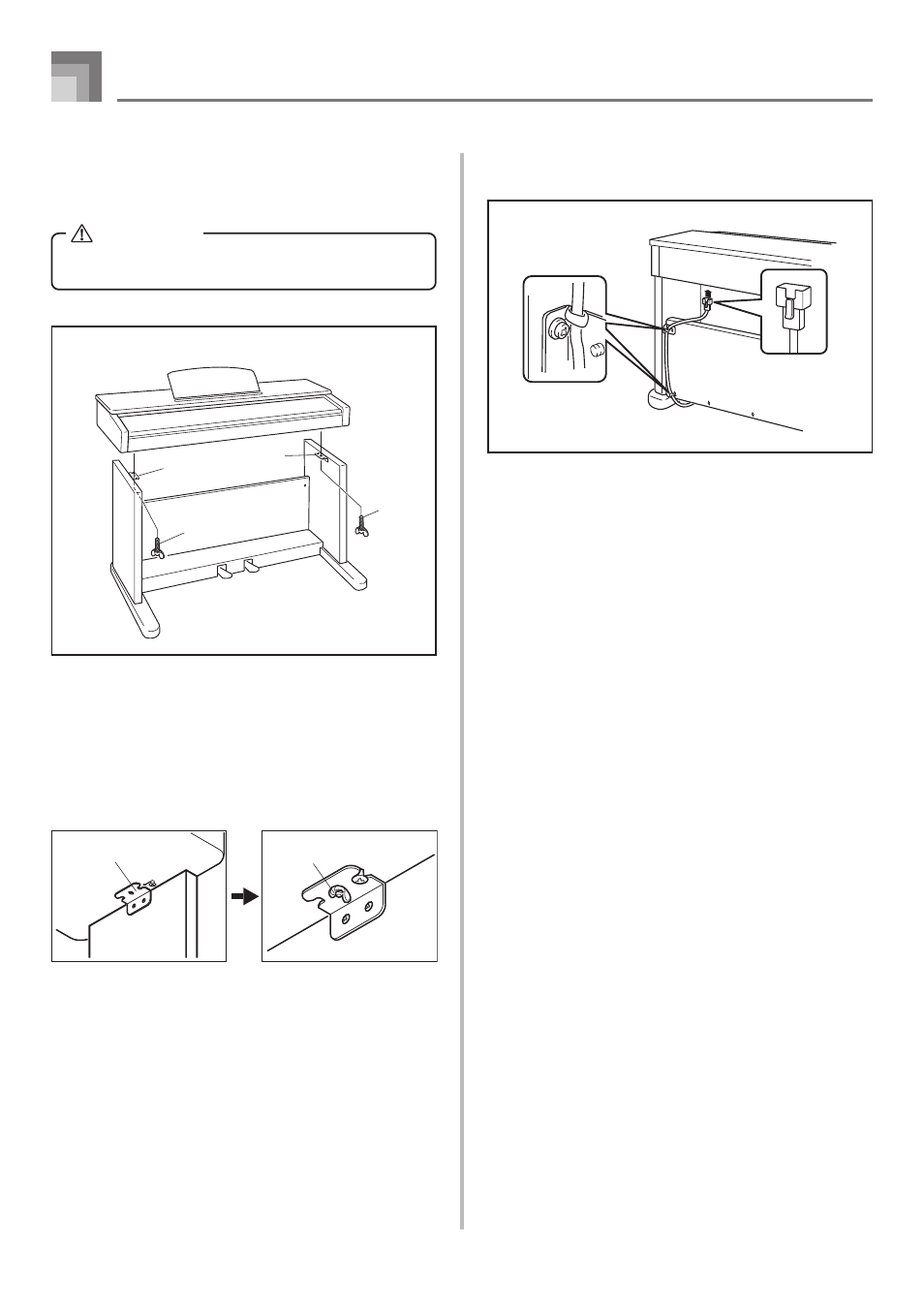

Instrucciones de armado
Asegúrese de fijar seguramente el teclado al soporte usando
los pernos de mariposa H (Figura 6).
• Deslice los tornillos en la parte inferior del teclado dentro
de las ranuras en las dos ménsulas en ángulo 8. Luego,
asegure el teclado en el soporte con los dos pernos de
mariposa H (Figura 7).
• Los pernos de mariposa evitan de que el teclado se caiga
del soporte. Cerciórese de asegurar siempre el teclado con
los pernos de mariposa.
3 Conexión del pedal
Ubique el enchufe del pedal como se muestra en la Figura 8,
e insértelo en el conector de pedal en la parte inferior del
piano digital. Asegure el cable del pedal al montante del
soporte usando las abrazaderas (Figura 8).
Figura 6
8
H
H
8
Figura 7
H 8
Parte
delantera
Parte trasera
Figura 8
Retén
Enchufe del
pedal
420A-E-058A
