2.0 Instalación

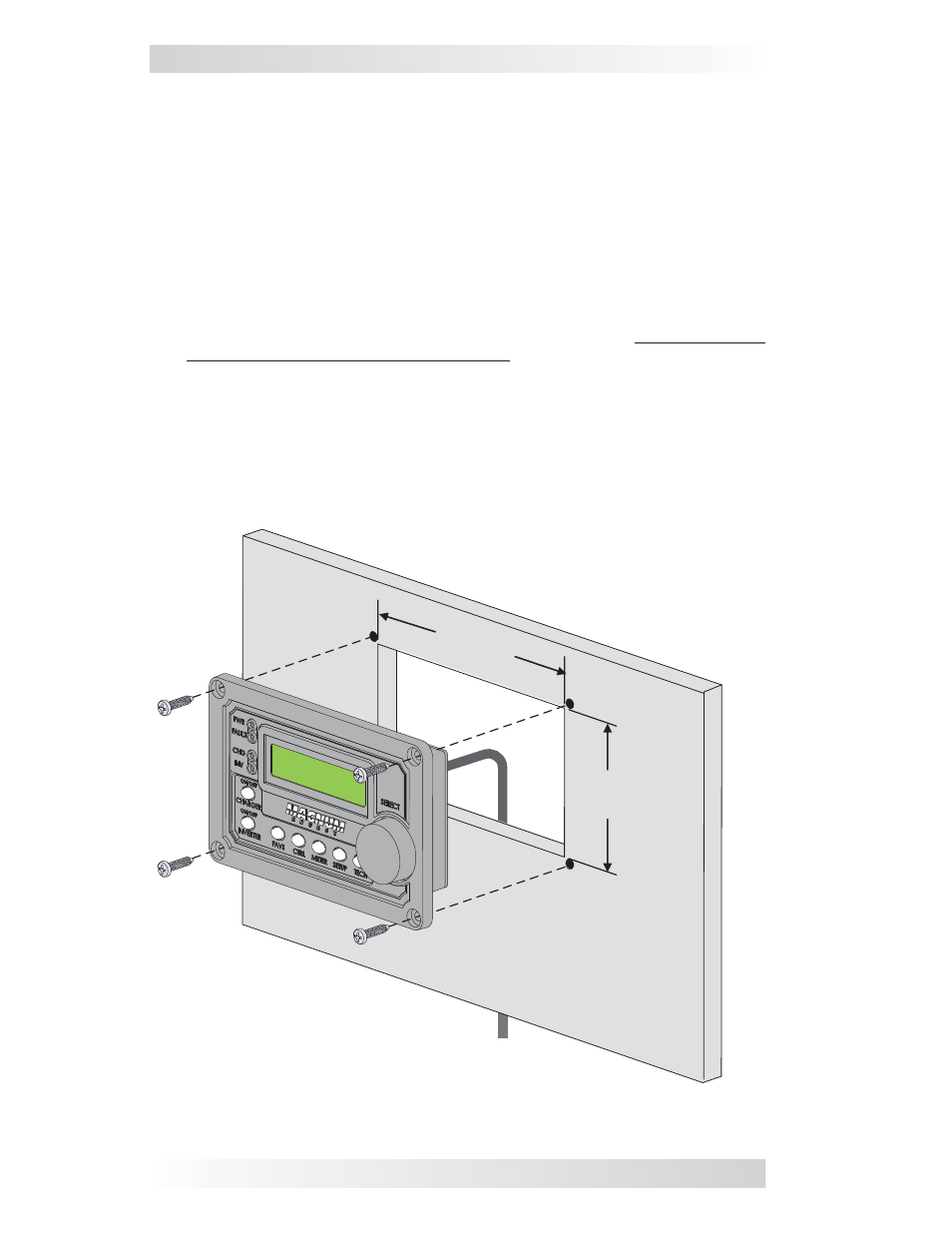

Ilustración 2-4, Montaje empotrado del ME-RC
7,6 cm
12,7 cm
2.4.1 Procedimiento de instalación empotrado
Para el montaje empotrado, la abertura de la pared debe tener un mínimo
de 5 cm (2 pulg) de profundidad para dejar espacio para el control remoto
y el cable.
1. Corte una abertura en la pared (Ilustración 2-4). Asegúrese de que no
hay aberturas alrededor de la pantalla y material sufi ciente para fi jar la
unidad con los tornillos.
2. Taladre cuatro agujeros piloto para los tornillos #8 x 3/4 que sujetarán
el control remoto a la pared (consulte la Ilustración 2-3 para ubicaciones
de los agujeros del control remoto y dimensiones).
3. Dirija un extremo del cable a través de la abertura de la pared hacia
el inversor/cargador y luego conéctelo al puerto del control remoto
RJ11 (etiqueta azul) en el inversor inversor/cargador—el inversor tiene
alimentación de CC, pero está apagado. Vea la Ilustración 2-2.
4. Tome el otro extremo del cable del control remoto y mientras lo conecta
a la parte posterior del ME-RC, vea la pantalla del control remoto, para
asegurarse de que se ha iniciado la prueba automática de encendido
(ver Sección 2.5).
5. Si la prueba automática se realiza correctamente, asegure el ME-RC en la pared
utilizando los cuatro tornillos Phillips suministrados. Si la prueba automática
no se realiza correctamente, consulte la sección solución de problemas.
