Configurar su sistema
Altavoces Las conexiones Power Link se utilizan únicamente en configuraciones BeoSound 5.
En configuraciones de audio / vídeo los altavoces se conectan al sistema de
audio o vídeo.
No conecte ninguno de los productos de su sistema a la toma de suministro
eléctrico hasta haber realizado todas las conexiones.
* 1 NOTA: Conéctese a una red de área local (LAN)
que no exista en su planta, casa o edificio.
MASTER UNIT IR
Y Pb Pr
VIDEO
S-VIDEO DVI-I
R 5 V DC
0.5 A
12 V DC 1.2 A
5 V DC 0.35 A
5 V DC
0.15 A
L
SPDIF MASTER LINK
LINE
OUT
POWER LINK
17

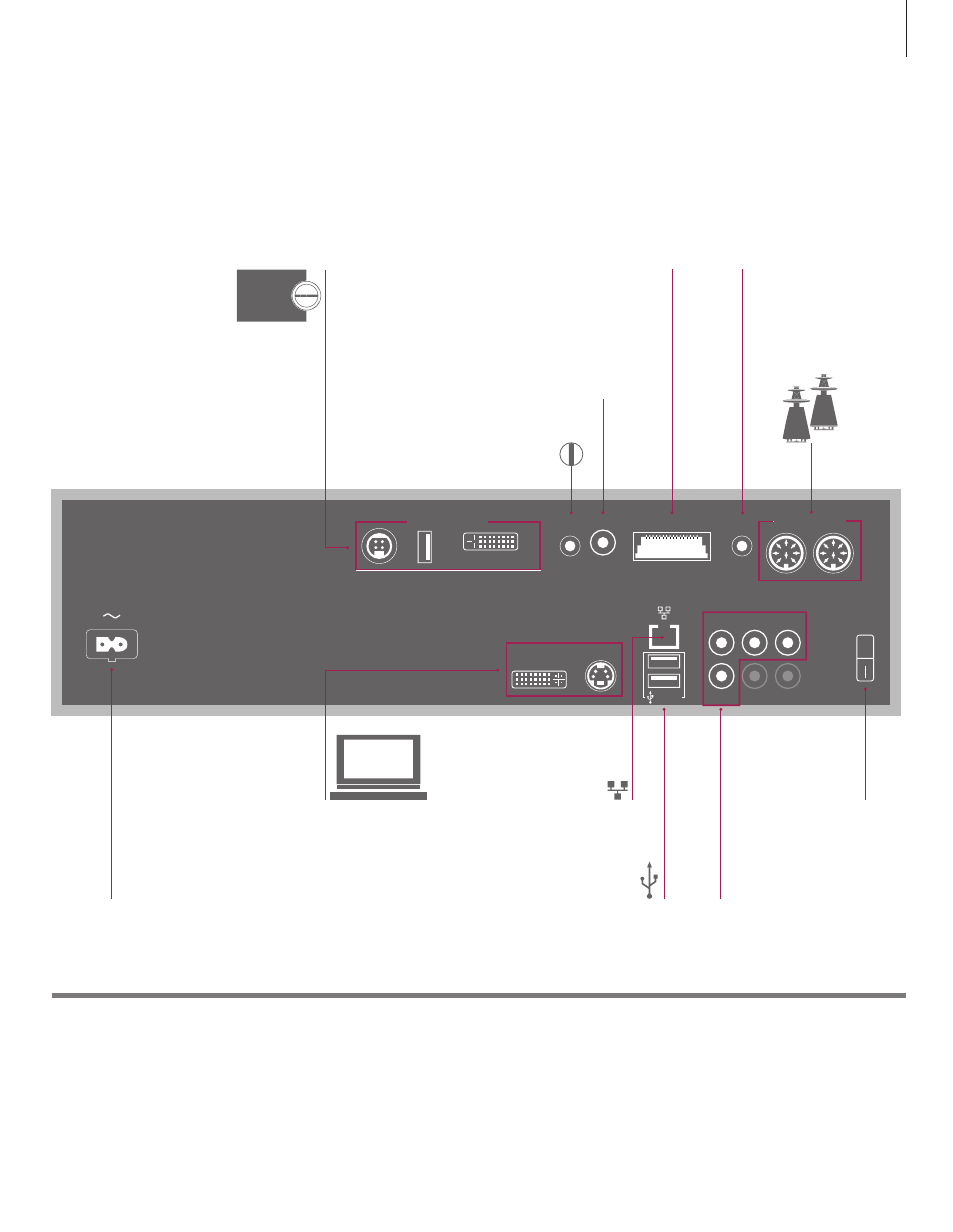

Conexiones de televisión
Toma de alimentación
Interruptor de
standby
Conexiones USB –
¡sólo para
operaciones de
servicio!
Conexión
Ethernet* 1
Conexiones de televisión
alternativas
Conexión a un sistema de audio y vídeo compatible,
así como para la distribución BeoLink en toda la casa
Receptor de infrarrojos para uso futuro
Para altavoces con entrada digital
Conexiones de BeoSound 5
(POWER, USB y VIDEO)
Salida a televisión de los
canales de sonido izquierdo
y derecho
