2

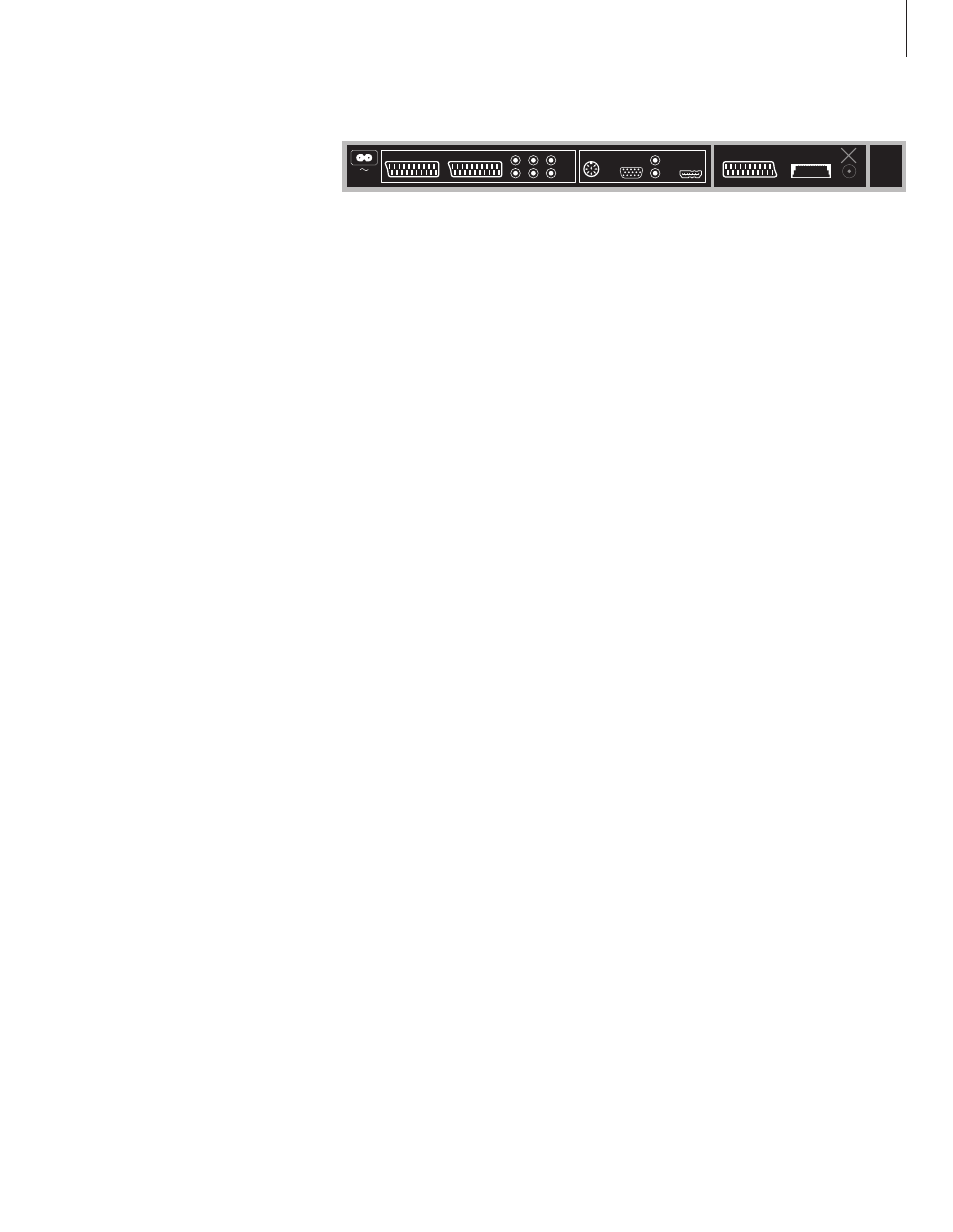

Panel de conexión
El panel de conexión del televisor le
permite conectar los cables de
entrada de señal y una gran variedad
de equipos adicionales, como un
reproductor de vídeo o un DVD.
Las tomas AV son las tomas
principales para la conexión de
equipos adicionales. Cualquier
equipo que conecte en estas tomas
debe registrarse en el menú
CONNECTIONS. Si desea más
información, consulte el capítulo
"Configuración de su televisor por
primera vez" en la página 0.
~
Conexión a la red eléctrica.
AV 1*
Toma de 21 patillas para la conexión de audio y
vídeo de un sintonizador externo principal, como
un receptor digital o un DVD grabador.
AV 2 / Y – Pb – Pr
Toma de 21 patillas para la conexión de equipos
adicionales, como un DVD, un receptor digital o un
grabador, o para conectar un sintonizador periférico.
AV3
R – L: señal de línea derecha e izquierda (audio).
VIDEO: señal de vídeo.
AV3 – VGA
Conexión VGA para la recepción de gráficos
analógicos de un PC externo. Admite las
siguientes resoluciones de pantalla: 0 Hz; 480p,
p, 00p, 20p, 8p.
AV 4
Toma de 21 patillas para la conexión AV de otro
equipo.
POWER LINK
Para la conexión de unos altavoces externos de
Bang & Olufsen. Conecte un divisor Power Link si
los altavoces conectados sólo disponen de una
toma Power Link.
C1 – C2
Para señales de control de infrarrojos a equipos
externos conectados a las tomas AV.
HDMI
La conexión HDMI (High Definition Multimedia
Interface, Interfaz multimedia de alta definición)
se utiliza junto con una toma AV. Sirve para
conectar un PC o una fuente de vídeo HDMI.
MASTER LINK
Toma para la conexión de un equipo de música
Bang & Olufsen compatible. También se utiliza para
la distribución BeoLink de sonido por toda la casa.
MODULATOR
Su uso no es para esta instalación.
AV 1 AV 4 MASTER LINK RF
OUT AV 2 POWER LINK AV3
VGA
HDMI
AV 2
AV 3
C1
C2
*Nota: Hará falta un adaptador para conectar
equipos a las tomas AV1, AV2 y AV4.
