10
>> Conexiones
Conexión de fuentes digitales
El equipo admite la conexión de un
máximo de cinco fuentes HDMI externas
(como, por ejemplo, un receptor digital,
un PC o una consola de videojuegos).
Recuerde que puede configurar todos los
equipos que conecte al televisor (
consulte
la página 16 ).
Según los equipos que desee conectar al
sistema, puede que necesite hacer uso de
ciertos cables y, quizá, también adaptadores.
Si la instalación contiene más de dos equipos
que deban conectarse a una toma PUC,
deberá adquirir un cable PUC complementario.
Su distribuidor de Bang & Olufsen pone a su
disposición un amplio surtido de cables y
adaptadores.
Conectar un receptor digital
> Conecte el cable a la toma del receptor
digital que corresponda.
> Pase el cable y conéctelo a una toma
HDMI IN del sistema.
> Si desea poder controlar el receptor digital
empleando un terminal a distancia Bang &
Olufsen, conecte un transmisor IR a una de
las tomas PUC y colóquelo frente al
receptor IR del receptor digital.
Consulte la
página 13 si desea obtener más información
acerca de los transmisores IR
.
> Siga las instrucciones que aparecerán en la
pantalla para configurar la fuente.
Conectar un reproductor de DVD/Blu-ray
> Conecte el cable a la toma del reproductor
de DVD/Blu-ray que corresponda.
> Pase el cable y conéctelo a una toma
HDMI IN del sistema.
> Si desea poder controlar el reproductor de
DVD/Blu-ray empleando un terminal a
distancia Bang & Olufsen, conecte un
transmisor IR a una de las tomas PUC y
colóquelo frente al receptor IR del
reproductor de DVD/Blu-ray.
Consulte la
página 13 si desea obtener más
información acerca de los transmisores IR
.
> Siga las instrucciones que aparecerán en la
pantalla para configurar la fuente.
Conectar una consola de videojuegos
> Conecte el cable a la toma de la consola de
videojuegos que corresponda.
> Pase el cable y conéctelo a una toma
HDMI IN del sistema.
> Si desea poder controlar la consola de
videojuegos empleando un terminal a
distancia Bang & Olufsen, conecte un
transmisor IR a una de las tomas PUC y
colóquelo frente al receptor IR de la
consola de videojuegos.
Consulte la
página 13 si desea obtener más
información acerca de los transmisores IR
.
> Siga las instrucciones que aparecerán en la
pantalla para configurar la fuente.
Conectar una cámara
> Conecte el cable a la toma de la cámara
que corresponda.
> Pase el cable y conéctelo a una toma
HDMI IN del sistema.
> Siga las instrucciones que aparecerán en la
pantalla para configurar la fuente.
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6

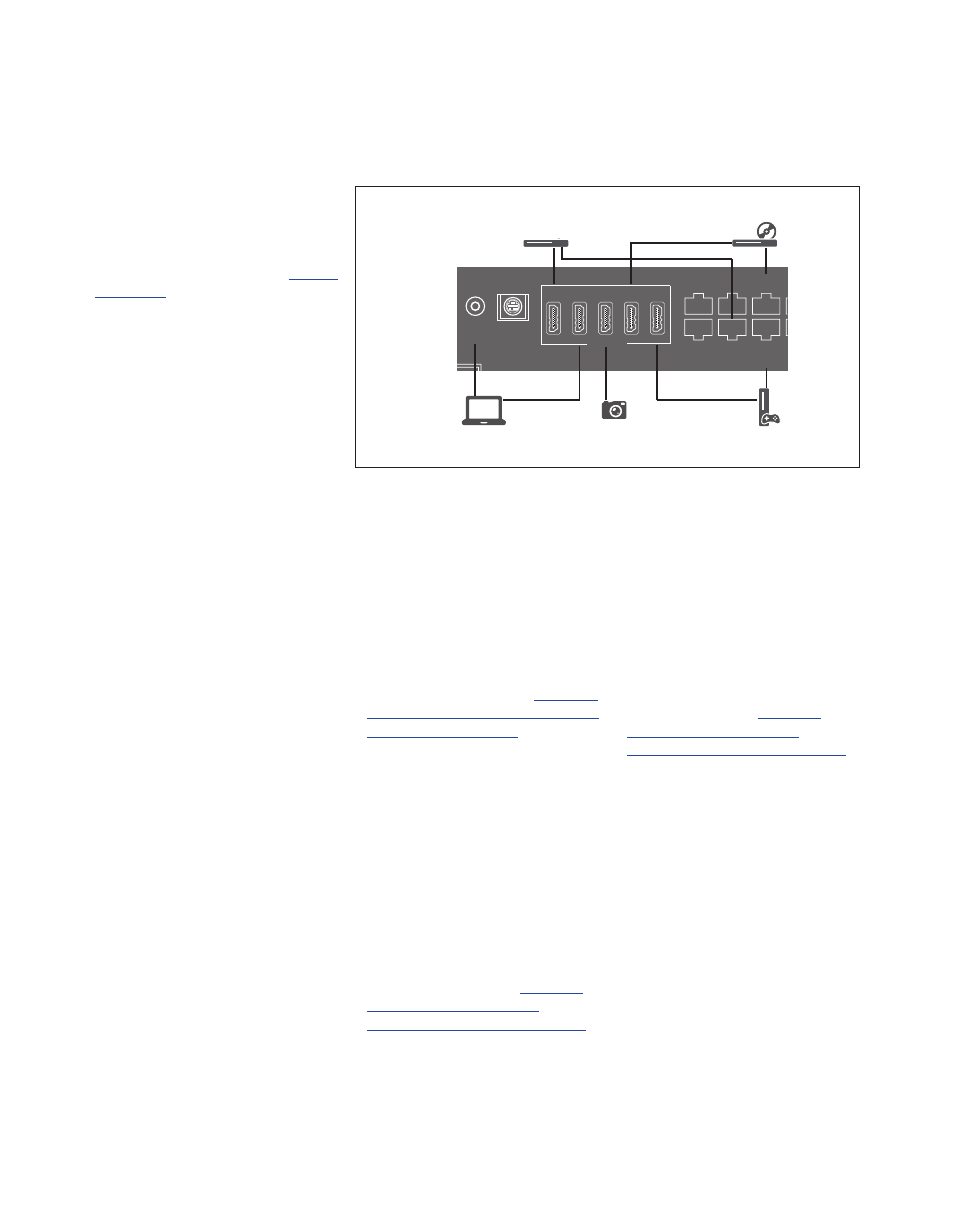

Ejemplo de conexión de fuentes digitales.
Receptor digital
Reproductor de DVD/Blu-ray
PC Consola de
videojuegos
Cámara
