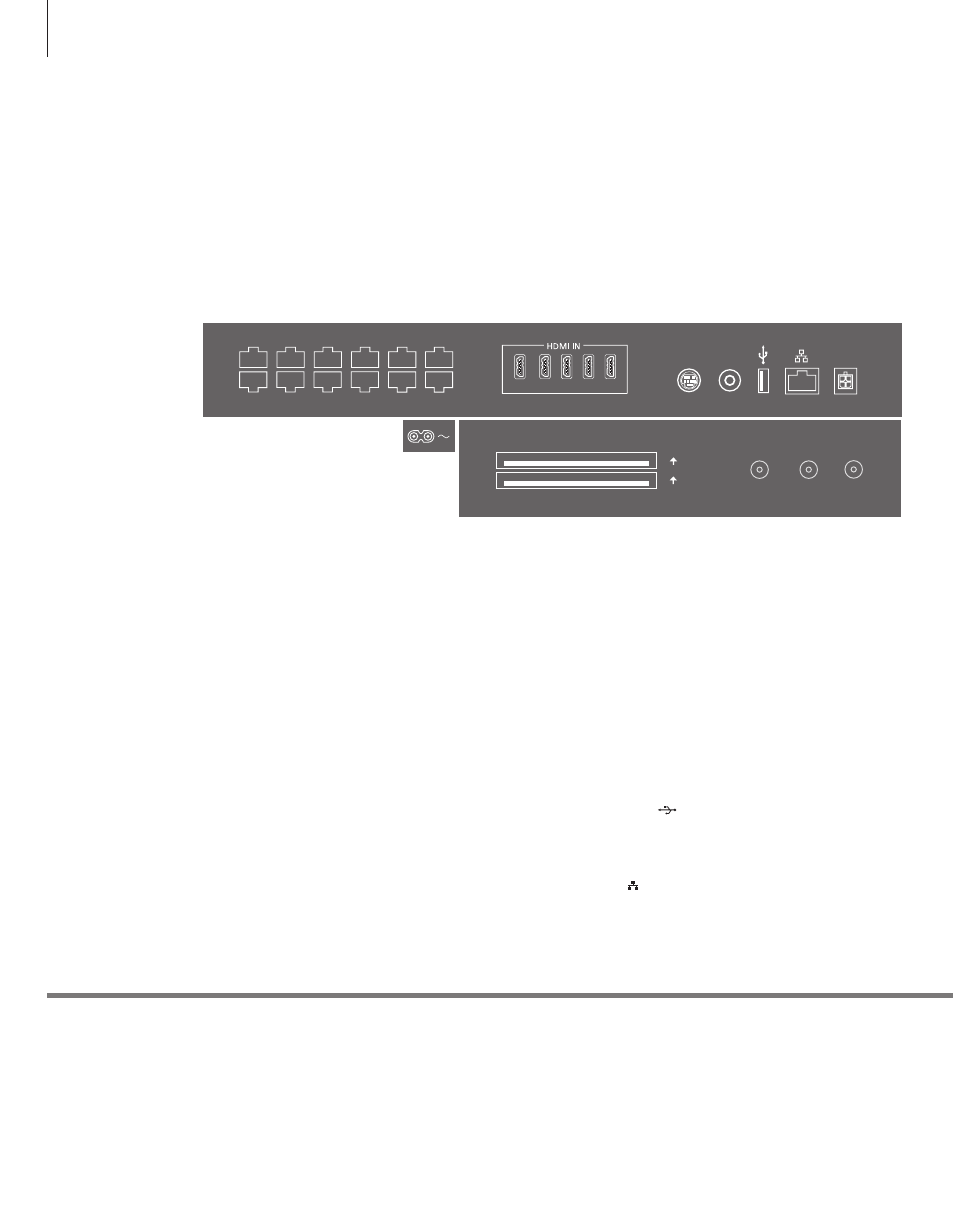

Paneles de conexiones
Registre los equipos que conecte al panel de conexiones en el menú CONFIGURACIÓN
LISTA FUENTES. Los equipos conectados al panel de conexiones superior se pueden
registrar también en el menú CONFIGURACIÓN LISTA FUENTES.
Información
Conecte la toma ~, situada en el panel de conexiones principal del televisor,
a una toma de suministro eléctrico. Al hacerlo, el televisor pasará al modo
standby y quedará listo para su uso.
El enchufe y el cable de alimentación suministrados han sido diseñados
especialmente para este equipo. No cambie el enchufe; si el cable de
alimentación resulta dañado, deberá adquirir otro a través de su distribuidor
de Bang & Olufsen.
~ – Red eléctrica
Esta toma permite conectar el equipo a la red
eléctrica.
PL 1–5 (Power Link)
Estas tomas permiten conectar los altavoces
externos pertenecientes a una instalación de
sonido envolvente. Consulte la guía en línea si
desea obtener más información.
MONITOR CONTROL
Para uso futuro.
PUC 1–3 A+B
Estas tomas permiten enviar señales de control IR a
equipos externos de otros fabricantes conectados a
una toma HDMI IN o AV IN con objeto de
controlarlos empleando un terminal a distancia
Bang & Olufsen.
CTRL (1–2)
Para uso futuro.
EXT. IR
Para uso futuro.
HDMI IN (1–5)
La interfaz High Definition Multimedia Interface
permite conectar una amplia gama de fuentes de
vídeo (como receptores digitales, reproductores
multimedia, reproductores de Blu-ray o equipos
informáticos).
AV IN
Esta toma permite conectar equipos de vídeo
analógicos.
S/P­DIF IN
Toma de entrada de audio digital (por ejemplo,
para un equipo informático).
USB ( )
Esta toma permite conectar un dispositivo USB
para la exploración de fotografías digitales, vídeos
o archivos de música.
Ethernet* 1
Esta toma permite conectar el equipo a Internet.
También permite llevar a cabo actualizaciones de
software, acceder a la función WebMedia y
descargar tablas PUC.
1 *Asegúrese de que el cable empleado para
conectar el equipo al router no abandone el
edificio para evitar el contacto con líneas de alta
tensión.
