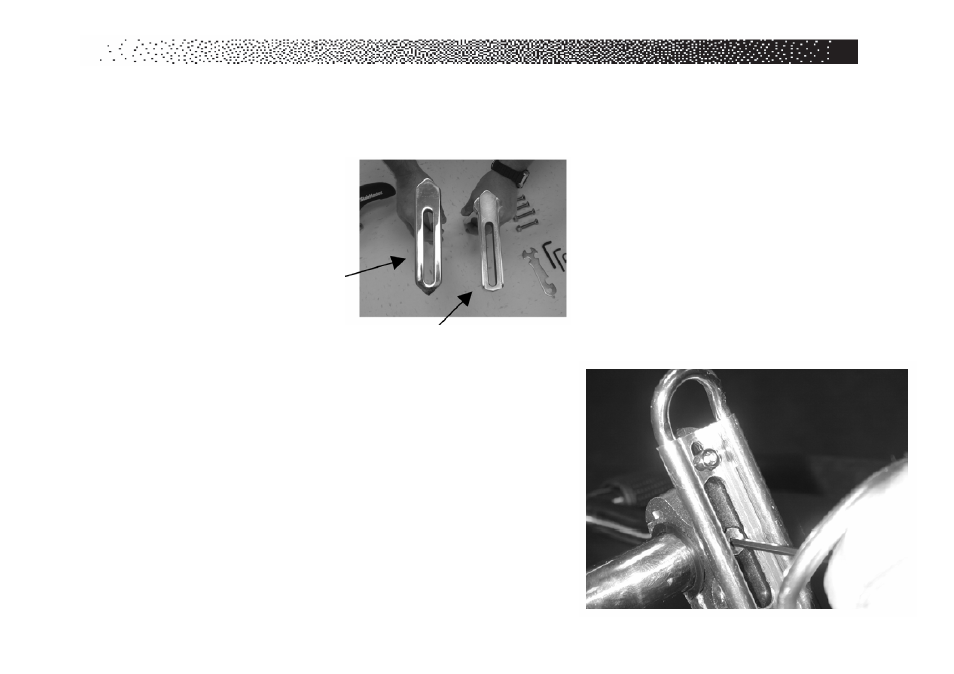

7 El poste del manubrio es el poste que tiene un terminado uniforme en la ranura de encima. Inserte el poste de manubrio
en el tubo de manubrio. Meta una manija con espacio sin rondana en el cuadro principal. Suba el poste del manubrio a la
altura deseada y ajuste la manija para asegurar el poste del manubrio.
POSTE DEL MANUBRIO
POSTE DEL ASIENTO
Nota: las manijas negras son blandas intencionalment, una vez ajustada, asegurse que la manija
no sobresalga del cuadro principal. Tire hacia abajo la manija y gírelo de forma que no
sobresalga. Suelte la manija y entrelazela en su sitio
.
8 Coloque el manubrio sobre el poste del manubrio. Meta una rondana en
el manubrio a través del poste del manubrio con holgura en el manubrio.
Deslice el manubrio a la posición deseada y ajuste la manija.
9 El tornillo de 4 mm se instala en la rejilla de la botella de agua está se
ubica en la abrazadera de botella de agua en el ensamblaje del manubrio.
Retire el tornillo de la abrazadera y coloque la rejilla de la botella de agua
en la abrazadera. Reinstale el tornillo y ajuste la rejilla de la botella de
agua a la abrazadera.
14
