Ventilador de enfriamente B6
del tablero de circuito

Ventilador de enfriamente B7
del tablero de circuito

Conector del relé

Conector del relé

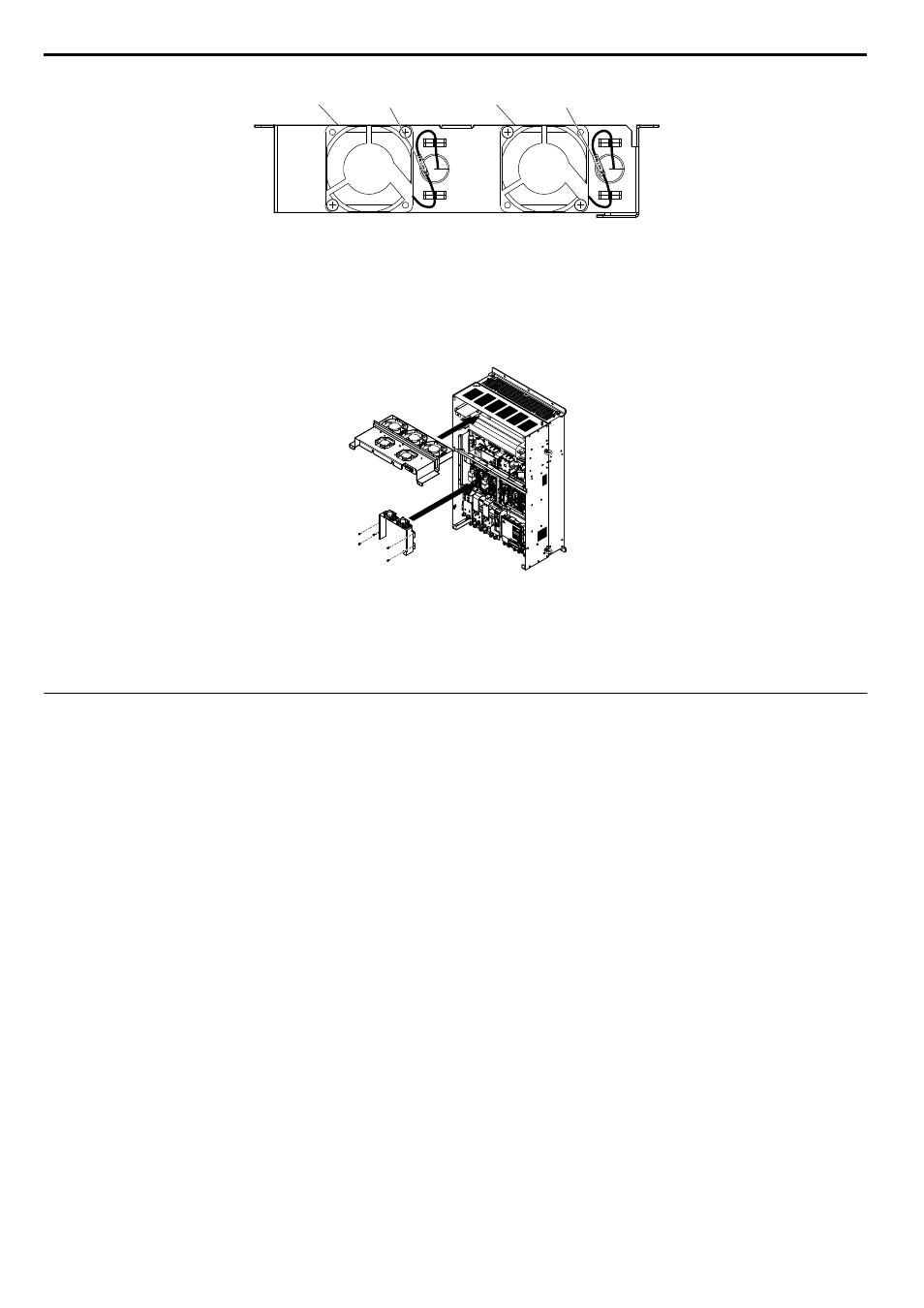

Figura 7.40 Cableado del ventilador de enfriamiento: 4A0515 y 4A0675.

5.

Vuelva a verificar el conector del relé para asegurarse de que está bien conectado.

n

Instalación de la unidad de ventiladores de enfriamiento

1.

Invierta el procedimiento que se describió anteriormente para volver a instalar la unidad de ventiladores de

enfriamiento.

Figura 7.41 Instale la unidad de ventiladores de enfriamiento: 4A0515 y 4A0675

2.

Vuelva a colocar las cubiertas y el operador digital.

3.

Encienda el suministro eléctrico y configure o4-03 en 0, para restablecer el tiempo de funcionamiento del

ventilador de enfriamiento en el monitor de mantenimiento.

u

Cambio del ventilador de enfriamiento: 4A0930 y 4A1200

Estos modelos permiten acceder a los ventiladores desde la parte frontal del variador, para cambiarlos.

ADVERTENCIA! Peligro de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. No respetar

estas instrucciones puede causar lesiones físicas graves. Antes de realizar tareas de mantenimiento en el variador, desconecte todo

el suministro eléctrico que llega al equipo. El capacitor interno permanece cargado aun después de cortar el suministro eléctrico. Luego

de desconectar la electricidad, espere al menos la cantidad de tiempo especificada en el variador antes de tocar cualquiera de sus

componentes.

PRECAUCIÓN! Peligro de quemaduras. No toque un disipador de calor del variador que esté caliente. No respetar esta indicación

puede causar lesiones leves o moderadas. Cuando cambie el ventilador de enfriamiento, desconecte el suministro eléctrico que llega

al variador. Para evitar quemaduras, espere al menos 15 minutos y asegúrese de que el disipador de calor se haya enfriado.

AVISO: Siga las instrucciones para cambiar el ventilador de enfriamiento y el ventilador de circulación. El cambio incorrecto del

ventilador puede causar daños en el equipo. Al instalar el ventilador de repuesto en el variador, asegúrese de que el ventilador esté

orientado hacia arriba. Para ayudar a garantizar la máxima vida útil del producto, cuando realice tareas de mantenimiento cambie todos

los ventiladores.

AVISO: Al desmontar el subconjunto de soporte del ventilador en variadores con gabinete tipo brida (NEMA 12 posterior), verifique

que la junta que se apoya en la superficie de montaje del soporte del ventilador no esté dañada. Si la junta se daña, comuníquese con

un representante de Yaskawa o con la oficina de ventas de Yaskawa más cercana, para obtener el repuesto.

Refiérase a Cambio de

junta en variadores con gabinete tipo brida (NEMA 12 posterior) PAG. 521

para consultar los procedimientos y repuestos de

juntas.

n

Extracción y desmontaje de la unidad de ventiladores de enfriamiento

1.

Quite la cubierta de terminales y las cubiertas frontales 1 y 2.

PRECAUCIÓN! Peligro de aplastamiento. No quite totalmente los tornillos de la cubierta, solo aflójelos. Si los tornillos de la

cubierta se extraen por completo, la cubierta de terminales puede caerse y provocar lesiones. Tenga cuidado al retirar y volver

a colocar las cubiertas de terminales en variadores más grandes.

2.

Quite los conectores del relé del ventilador de enfriamiento y el ventilador de enfriamiento del tablero de circuitos.

7.4 Ventiladores de enfriamiento del variador

516

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
