4.6 Procedimiento de configuración para las aplicaciones del elevador

130

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

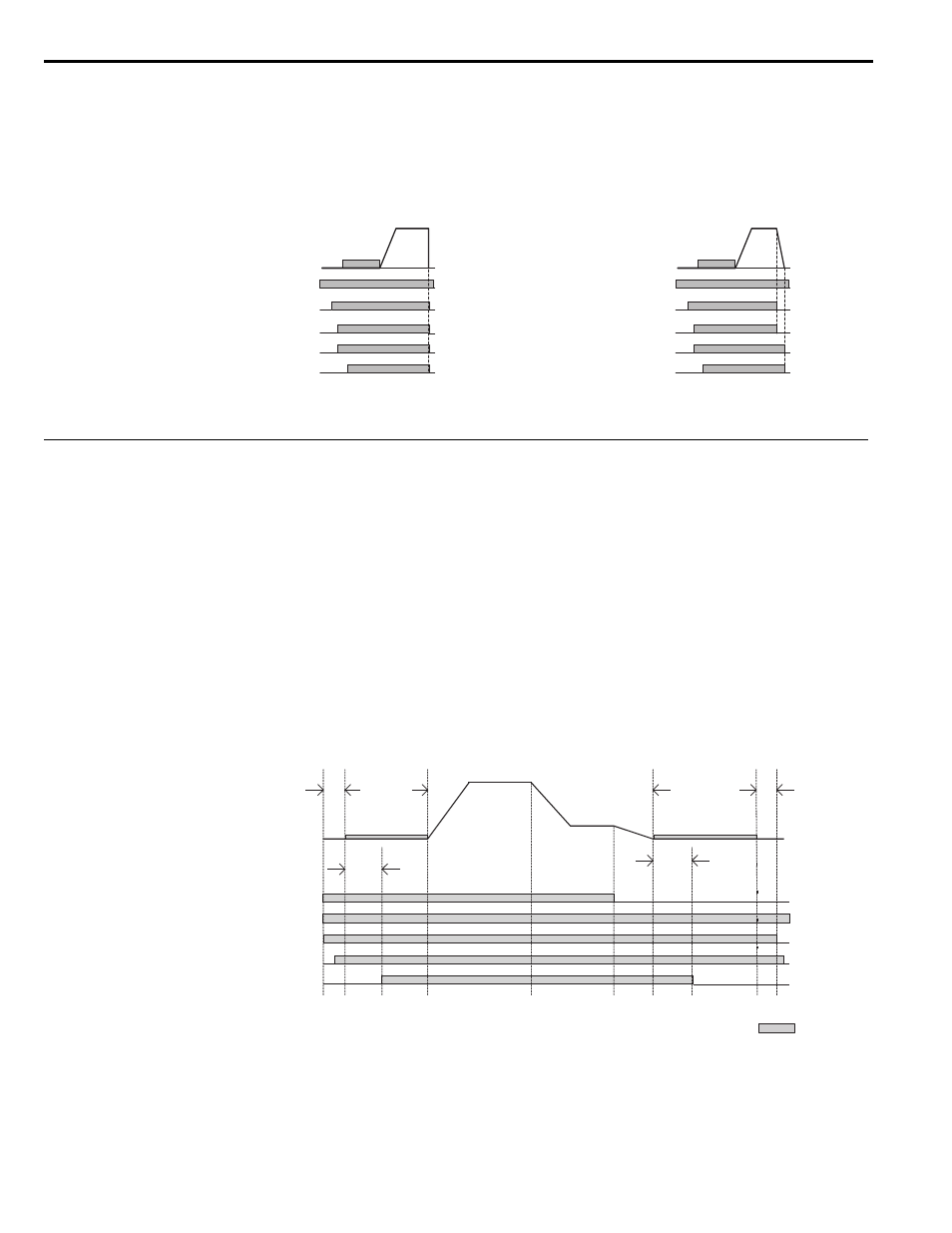

Diagrama de tiempos de la operación de inspección

Un diagrama de tiempos para la operación de inspección aparece en

Figura 4.18

.

Figura 4.18 Secuencia de la operación de inspección

Secuencia de frenado

¡ADVERTENCIA! Peligro por movimiento repentino. La desaceleración rápida puede hacer que el variador falle en una condición de

sobretensión, lo cual da como resultado la muerte o lesiones graves debido a un estado descontrolado del motor. Asegúrese de

configurar un tiempo de desaceleración aceptable en el parámetro C1-09, Rampa deparo rápido, al utilizar la función de paro rápido.

AVISO: Siempre apague el comando RUN antes de cambiar la configuración de los parámetros d1-18 (Modo de selección de

referencia de velocidad), b1-01 (Selección de la referencia de velocidad), o H1-



(Entradas digitales multifunción). Si el comando

RUN está encendido al cambiar cualquiera de estos ajustes, el motor puede empieza a marchar inesperadamente y podría causar

lesiones.

El variador soporta dos tipos de secuencias de freno, uno con compensación de torque al comenzar utilizando un terminal
de entrada analógica (H3- = 14) y el otro sin compensación de torque al comienzo.

Secuencia de frenado sin compensación del torque

Para configurar el funcionamiento de la secuencia del freno sin compensación de torque, no establezca ningún terminal
de entrada analógico para la "Compensación de torque" (H3- = 14).

Figura 4.14

Figura 4.19 Secuencia de frenado sin compensación del torque en el arranque

La

Figura 4.19

está dividida en zonas horarias. La

Tabla 4.11

explica la secuencia en cada zona horaria.

<1> El variador se detiene si se eliminan las señales del comando Arriba/Abajo o de la operación de inspección.

<1>

<1>

C1-15

Velocidad de la operación

de inspección

Frenado de Inyección CC/

Bloqueo de Posición

en el inicio

Frenado de Inyección CC/

Bloqueo de Posición

en el inicio

Velocidad

Comando Arriba/Abajo

H1-

= 54 (Operación de inspección)

H2-

= 51 (Salida Cont. Contr.)

H2-

= 50 (Control del freno)

Velocidad de operación

de inspección

Desactivación segura (terminales H1/H2 on [encendidos])

y Bloqueo de base off (apagado) (H1-

= 8/9)

Velocidad

Comando Arriba/Abajo

H1-

= 54 (Operación de inspección)

H2-

= 51 (Salida Cont. Contr.)

H2-

= 50 (Control del freno)

Desactivación segura (terminales H1/H2 on [encendidos])

y Bloqueo de base off (apagado) (H1-

= 8/9)

Operación de inspección con rampa de Desaceleración (C1-15=0)

Operación de inspección con rampa de Desaceleración (C1-15>0)

t1

t2

t3

t4

t5

t6

t7

t8

t9

S1-06

(Tiempo de
Retardo de

Liberación

del Freno)

S1-07

(Tiempo de
Retardo de

Cierre del

Freno)

Inyección CC/Bloqueo
de Posición en el inicio

Frenado de Inyección

CC/Bloqueo de

Posición en el Inicio

Velocidad

S1-10

(Tiempo de Retardo del

Comando Arriba/Abajo)

Comando Arriba/Abajo

Control del Contactor de Salida

(H2-

= 51)

Respuesta del Contactor del Motor

(H1-

= 56)

Control de Freno (H2-

= 50)

Velocidad Seleccionada

d1-26
(Velocidad de
Nivelación)

S1-04

(Inyección CC/Tiempo

de Bloqueo de

Posición en el Inicio)

S1-05

(Frenado de Inyección CC/

Tiempo de Bloqueo

de Posición en el Paro)

S1-11
(Tiempo de Retardo
de Apertura del
Contactor de Salida)

Activado

Desactivación segura (terminales H1/H2 on [encendidos])

y Bloqueo de base off (apagado) (H1-

= 8/9)
