6 Conexión eléctrica SMA Solar Technology AG
32 WB3-5TL-21-IA-es-10 Instrucciones de instalación

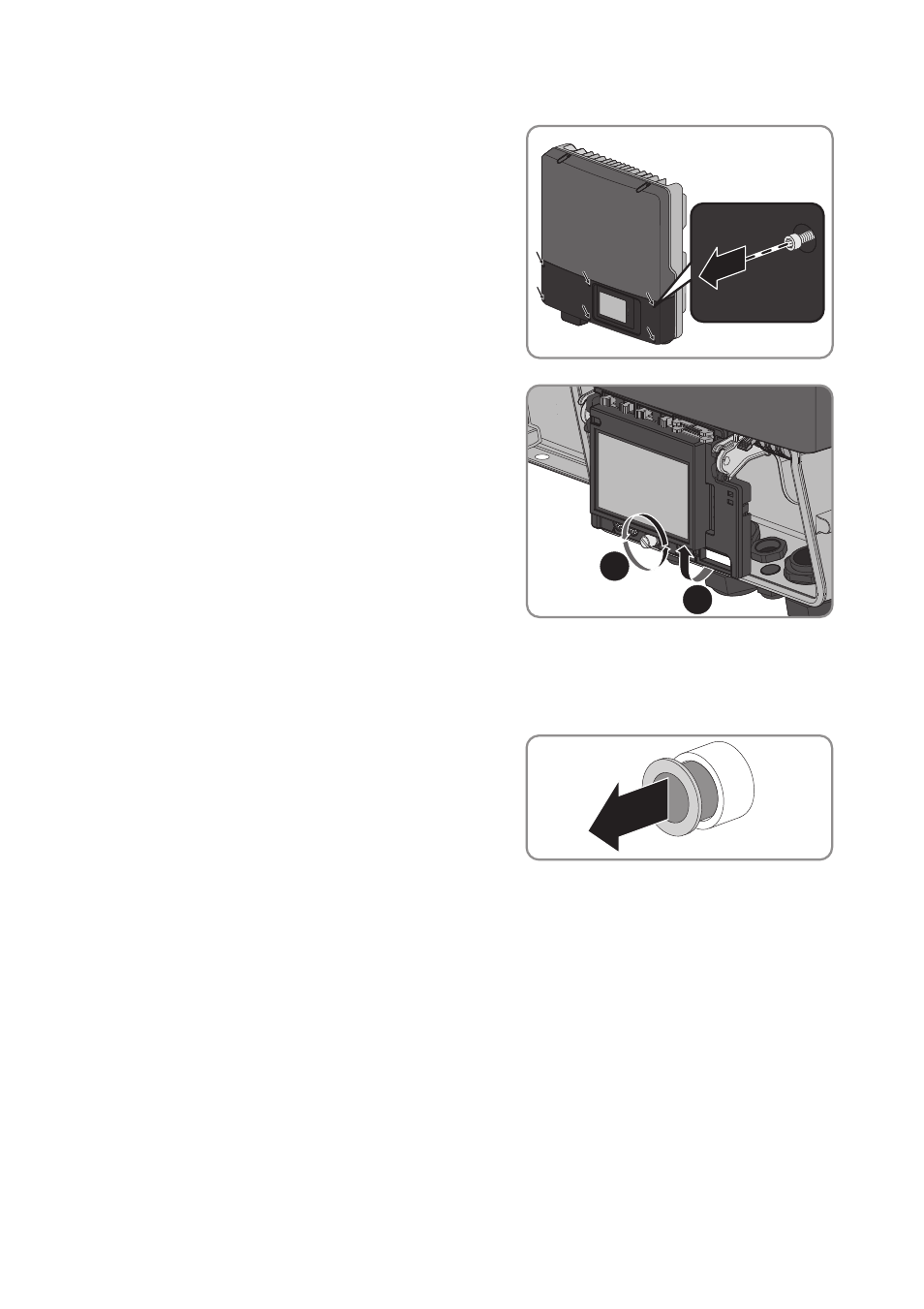

4. Afloje los 6 tornillos de la tapa inferior de la
carcasa con una llave Allen (ancho 3) y retire la
tapa.
5. Para tener más espacio libre para la conexión,
pliegue la pantalla hacia arriba. Para ello, afloje el
tornillo de la pantalla.
☑ La pantalla encaja.
6. Si el diámetro del cable de CA mide entre 15 mm y 21 mm, retire la pieza insertada de la junta
del racor atornillado para cables de CA:
• Desenrosque la tuerca de unión del racor atornillado para cables de CA.
• Extraiga la pieza insertada en la junta del racor
atornillado para cables de CA.
• Atornille solo ligeramente la tuerca de unión al racor atornillado para cables.
Preste atención a no apretar firmemente la tuerca de unión.
7. Pele el cable de CA.
8. Corte 5 mm de L y N.
9. Pele 12 mm de L, N y PE.
10. Introduzca el cable de CA en el inversor a través del racor atornillado para cables.
Para ello, si es necesario, afloje un poco la tuerca de unión del racor.
