3.2 Diseño y disposición del equipo
Todos los productos de la gama Sunny Boy se distinguen por un diseño a la vez sencillo y
funcional. También la versión básica del Sunny Mini Central se conforma con los tres
indicadores LED de estado, de probada eficiencia. Existe la opción de instalar una pantalla
visualizadora. El equipo prescinde de mandos o botones adicionales.
No se requiere la sintonización precisa con la instalación solar conectada. Si de todas
formas quisiera efectuar tal sintonización, utilice una de las interfaces de comunicación que
puede adquirir opcionalmente. La interfaz además permite la consulta de los datos de
funcionamiento actuales así como su envío a un programa de PC. Para más información
sobre este tema, vea el capítulo 6 „ Extensiones” (página 37).
El Sunny Mini Central fue diseñado para su uso con instalaciones fotovoltaicas de estructura
homogénea (módulos de un mismo tipo y de la misma orientación e inclinación). Tal como
se aprecia en figura abajo, las cuatro conexiones de CC del Sunny Mini Central están
conectadas en paralelo internamente.

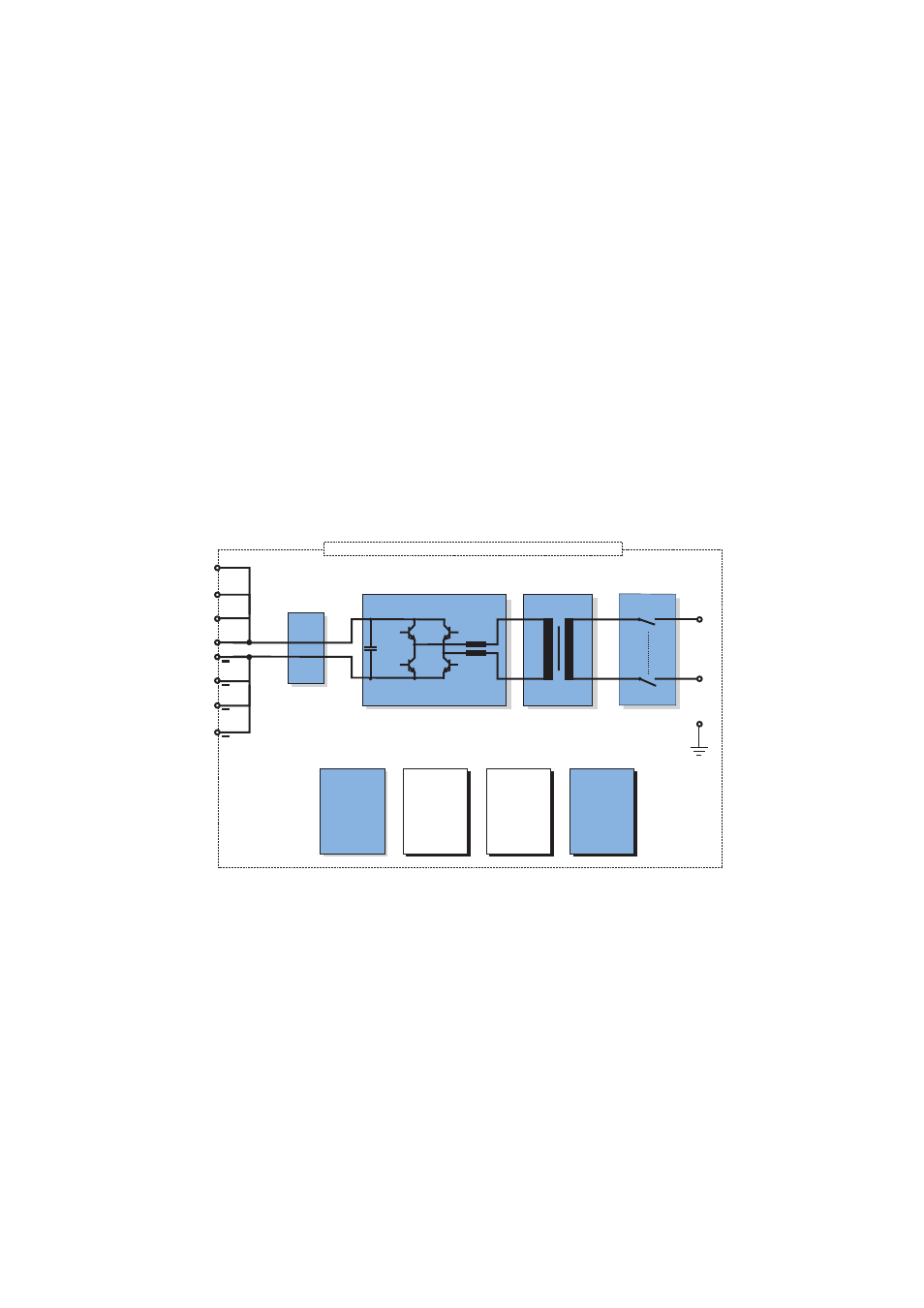

Fig. 3.2: Diagrama funcional del Sunny Mini Central
MPP-
Tracking
SMA
Grid Guard L
N
PE
Protección
de
sobretensión:
Varistores
controlados
térmicamente
Sunny Mini Central 5000 y 6000 IP54 (Instalación exterior posible)
Transformador
Display
opcional
(IP65)
Interfaz
opcional de
comunicación:
RS232
RS485
Powerline
Radio
Refrigeración
por
ventilación
integrada
Entr
ada C
A
con 4 x 2 Enc
huf
es +
+
+
+
Enc
huf
e P
asador C
A int
e
rn
o
Puente inversor
