SMA Solar Technology AG 6 Preparativos para la colocación
Instrucciones de instalación SCxxxHE-20-IA-IES111210 27
6.1.5 Requisitos para el tendido de cables entre el transformador
y el inversor
☐ Los cables de CA están agrupados formando un sistema trifásico.
☐ Entre el transformador y el inversor hay 3 conductos separados para los cables de CA, como
p. ej. canaletas.
☐ Entre los conductos para cables debe haber una distancia mínima igual a dos veces el diámetro
de un cable de CA.

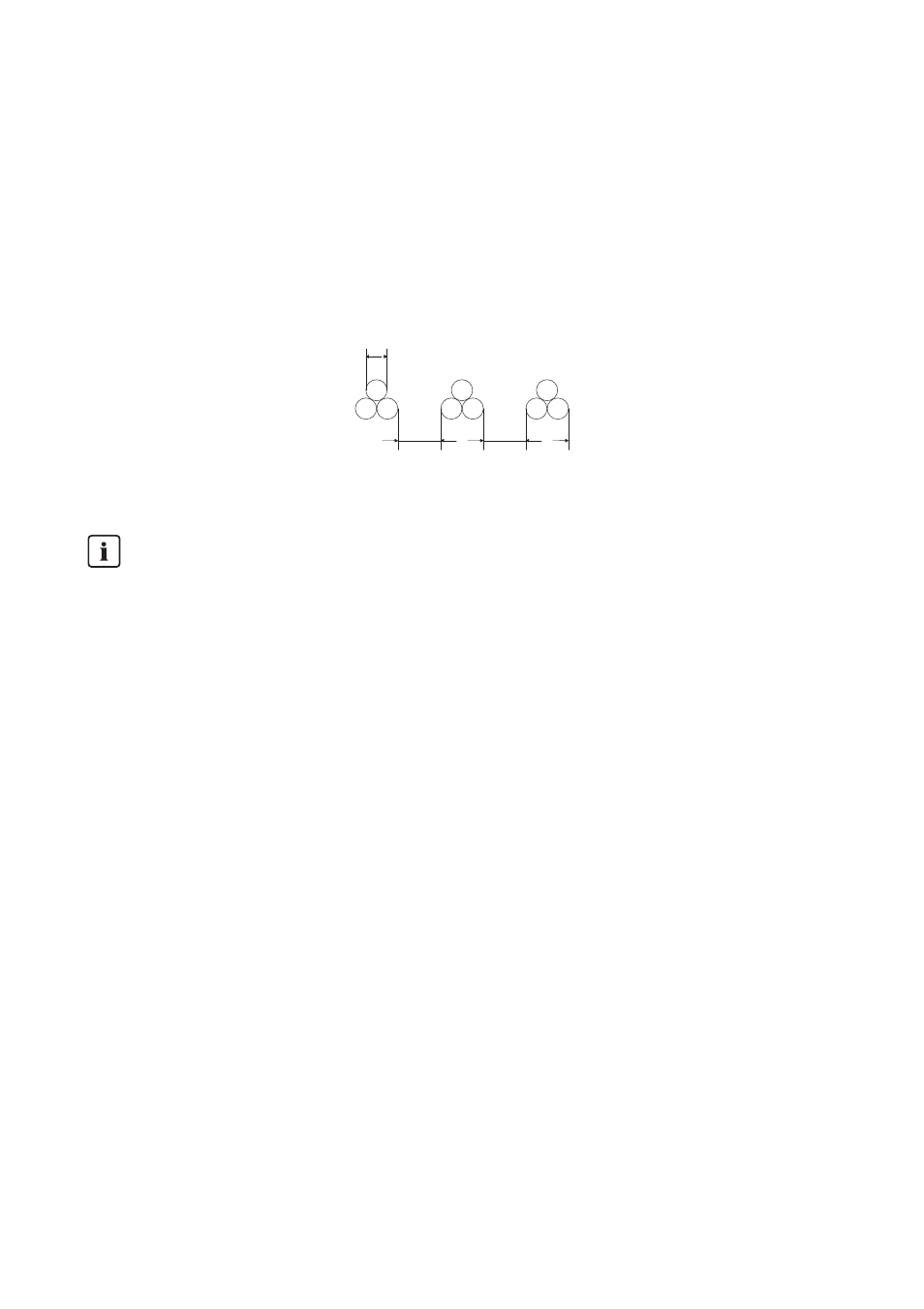

Figura 11: Disposición de los cables de CA con 3 cables por cada conductor exterior (ejemplo)
Tenga en cuenta la distancia entre los cables.
Disponga dentro de cada conducto para cables un conductor externo L1, L2 y L3. Entre las
parejas de cables debe haber una distancia mínima igual a dos veces el diámetro de un cable.
De esta manera se impiden los flujos simétricos.
L2
L1 L3
L2
L1 L3
L2
L1 L3
1d
>2d -- >2d --
