8 Pantalla táctil del Sunny Central SMA Solar Technology AG
62 SCxxxHE-20-BE-BES111210 Instrucciones de funcionamiento
8 Pantalla táctil del Sunny Central
8.1 Explicación de los símbolos
La pantalla táctil del Sunny Central sirve para visualizar los valores actuales y los parámetros
configurados.
Al tocar ligeramente los símbolos en la pantalla táctil, se activará la función correspondiente.
La pantalla táctil está dividida en 3 secciones.

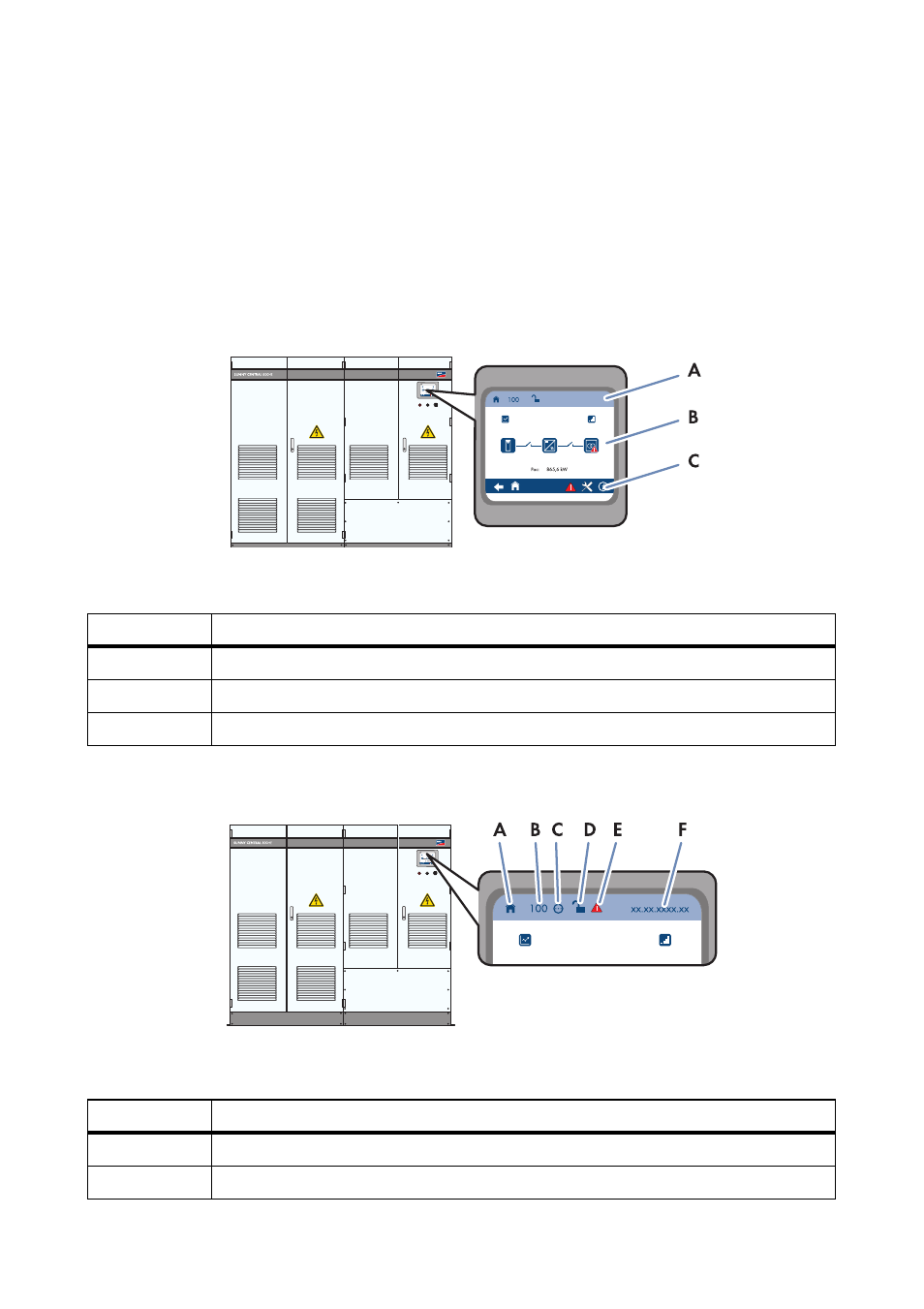

Figura 24: Secciones de la pantalla táctil
Menú de información de estado
Figura 25: Distribución del menú de información de estado
Componente Descripción
A
Menú de información de estado
B Campo de información
C Menú de navegación
Componente Descripción
A
Símbolo del menú activo
B Número del menú activo
