SMA Solar Technology AG 6 Relé de monitorización de red externo
Instrucciones de funcionamiento SC4-63HE-BE-BES103280 65

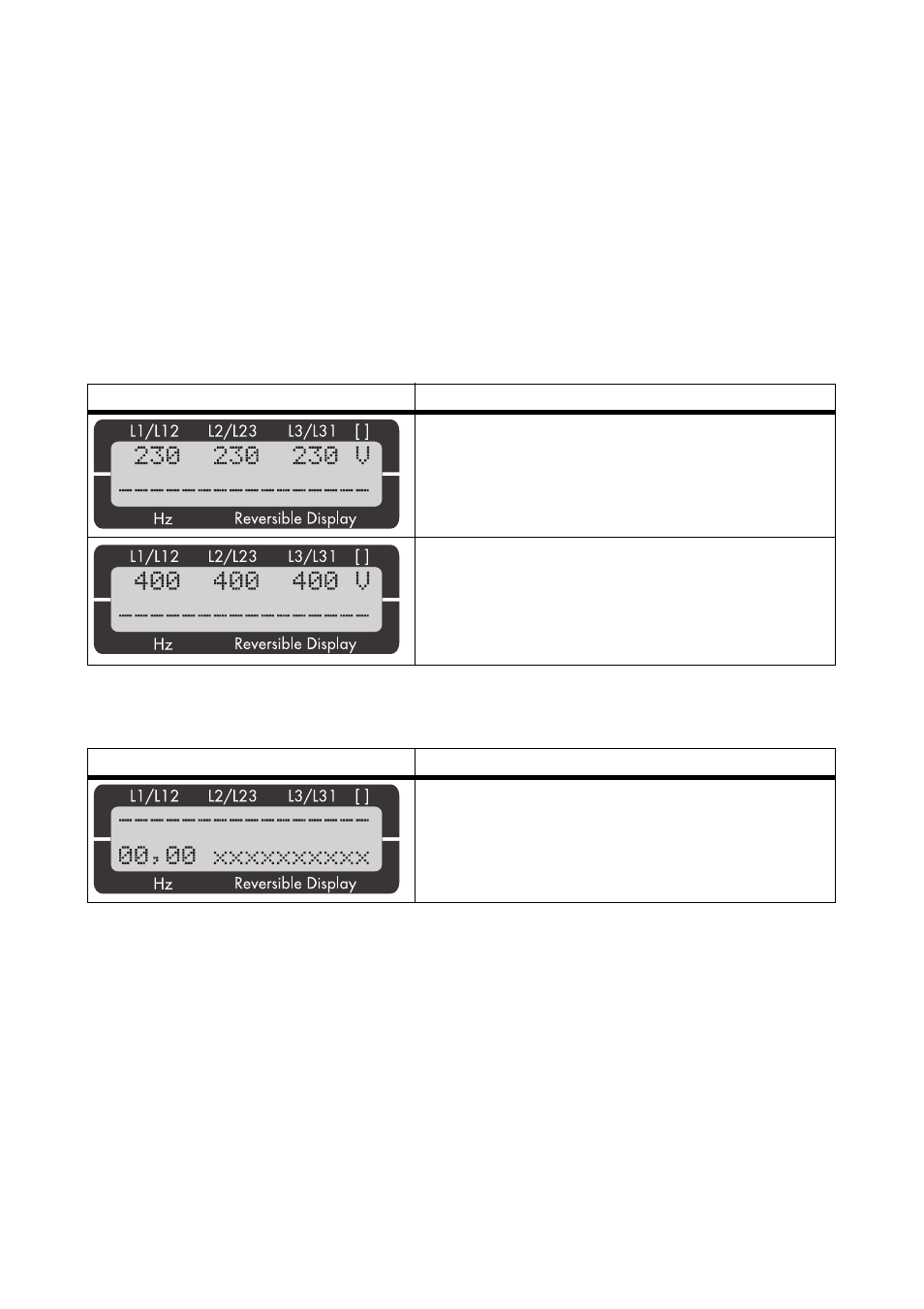

6.2 Indicaciones de la pantalla
En función del modo configurado se visualizará la siguiente información:
Visualización en el modo automático, línea superior: valores de medición
Con la tecla [ Display ↓ ] se puede pasar de una línea a otra.
Visualización en el modo automático, línea inferior: valores de medición
Con la tecla [ Menu ] se pueden ver uno tras otro los avisos de la fila inferior.
Modo automático Muestra de las variables de funcionamiento
Modo de configuración Muestra de cada parámetro
Indicación de la pantalla Descripción
El LED "Estrella" está iluminado, y el LED "Triángulo",
apagado.
Se muestran las tensiones en estrella (U
L1-N
, U
L2-N
y
U
L3-N
) de la red de cuatro conductores.
El LED "Estrella" está apagado, y el LED "Triángulo",
iluminado.
Se muestran las tensiones de los conductores externos
(U
L1 - L2
, U
L2 - L3
und U
L3 - L1
) de la red de tres conductores.
Indicación de la pantalla Descripción
A la izquierda de la fila inferior se puede ver la
frecuencia [Hz].
