Sunny Main Box Cabinet con 2 x 2 x 3 entradas

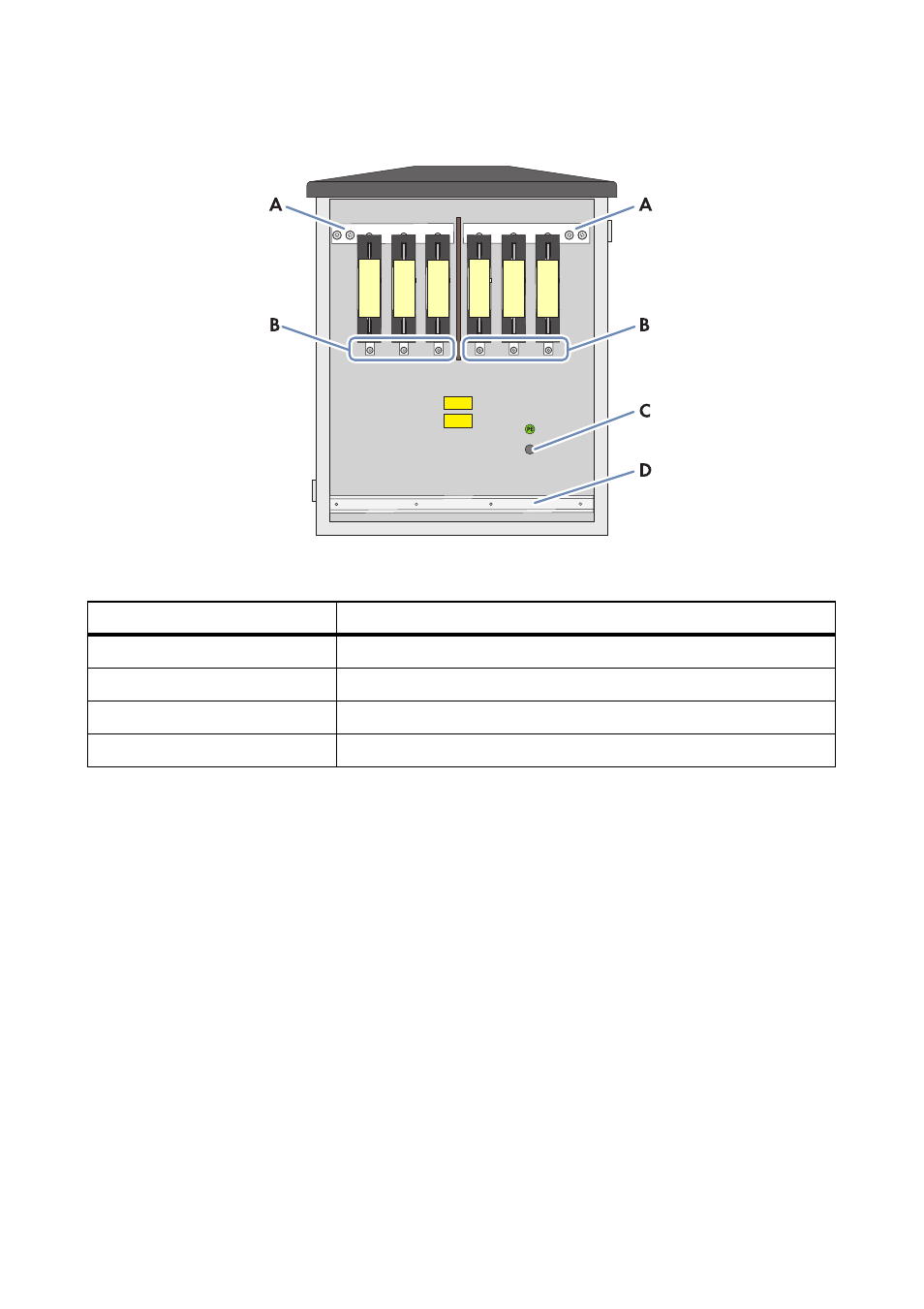

Imagen 11: Área de conexión del Sunny Main Box Cabinet con 2 x 2 x 3 entradas
6.2 Conexión del cable de string en el portafusibles
1. Introduzca los cables de string en el interior de la carcasa a través de los racores atornillados
para cables. Tenga en cuenta la polaridad correcta.
2. Apriete los racores atornillados.
3. Corte el cable de string y pélelo.
4. Fije el cable de string al riel interno para el paso de los cables.
5. Conecte el cable de string a los bornes de espiga de los portafusibles (par de apriete: 35 Nm).
Tenga en cuenta la polaridad correcta.
Posición
Denominación
A
Salida de CC
B
Entrada de CC
C
Conexión del cable de puesta a tierra
D
Riel para el paso de los cables
