Mantenimiento del Sunny String Monitor-Cabinet
SMA Solar Technology AG
46
SCWAR-WES093012
Manual de mantenimiento
3. Compruebe si se ha acumulado agua de condensación en el equipo.
☑ Absorba el agua en el Sunny String Monitor-Cabinet, compruebe la causa de la entrada de
agua y subsane el defecto.
4. Compruebe si presentan daños y están bien apretadas las fijaciones de las cubiertas de
plexiglás situadas por encima de los fusibles String.
5. Compruebe las etiquetas de advertencias de peligro tanto en el exterior como en el interior del
equipo y si son ilegibles o están dañadas reponer éstas. Puede pedir nuevas etiquetas a SMA
Solar Technology AG.
6. Realice una inspección visual de los fusibles y de los portafusibles.
7. Compruebe además la tensión auxiliar +55 V en los bornes de conexión y en los conectores,
ésta debe estar al menos en +30 V.

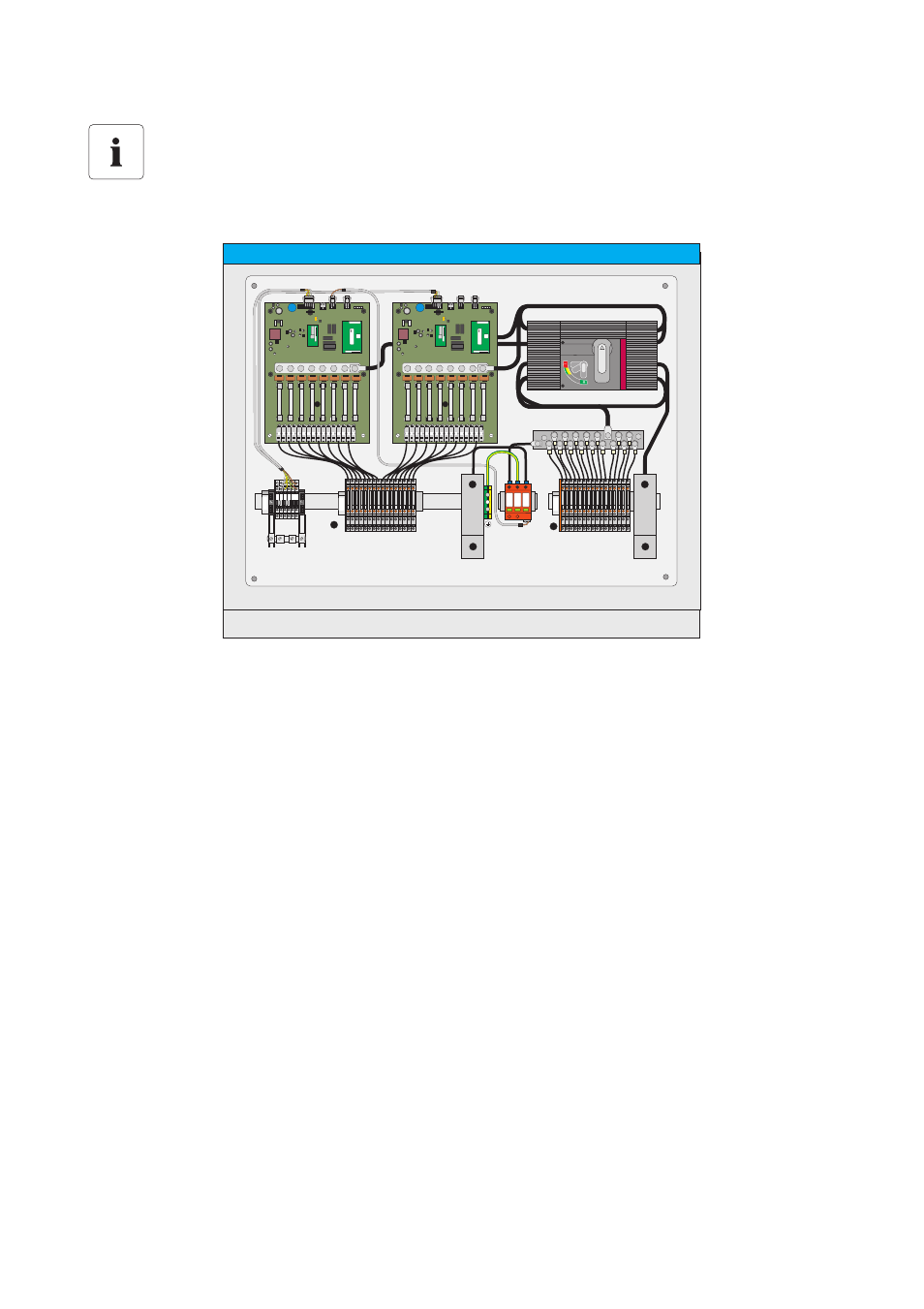

Mantenimiento en el Sunny String Monitor-Cabinet
Todos los demás pasos de los trabajos de mantenimiento se realizan en el interior del
Sunny String Monitor-Cabinet o están relacionados con el cableado que conduce al
interior.
1 2 3 4 5 6
Z9-X9
L+
L+
Z2-X2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
L-
L-
L-
1 1 2 2 3 3 4 4 5 5
6 6
7 7 8 8
L+
1
2
1 1 2 2 3 3 4 4 5 5
6 6
7 7 8 8
L-
1
2
Z1-X1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
L+
FA
2064706
0002374
Vers.:
A
1
485HCVBP
-0
1
1131
11/07
FA
2064676
0068725
Vers.:C2
2903 06/07
Ve
rs.:
A
1
S
/N
1728
SMU8HV
-DVPB
Ms60-
DC8FS
FA
2064706
0002374
Vers.:
A
1
485HCVBP
-0
1
1131
11/07
FA
2064676
0068725
Vers.:C2
2903 06/07
Vers.:
A
1
S
/N
1728
SMU8HV
-DVPB
Ms60-
DC8FS
