SMA Solar Technology AG Localización de defectos
Instrucciones de instalación SB11_12_17-IES094131 37

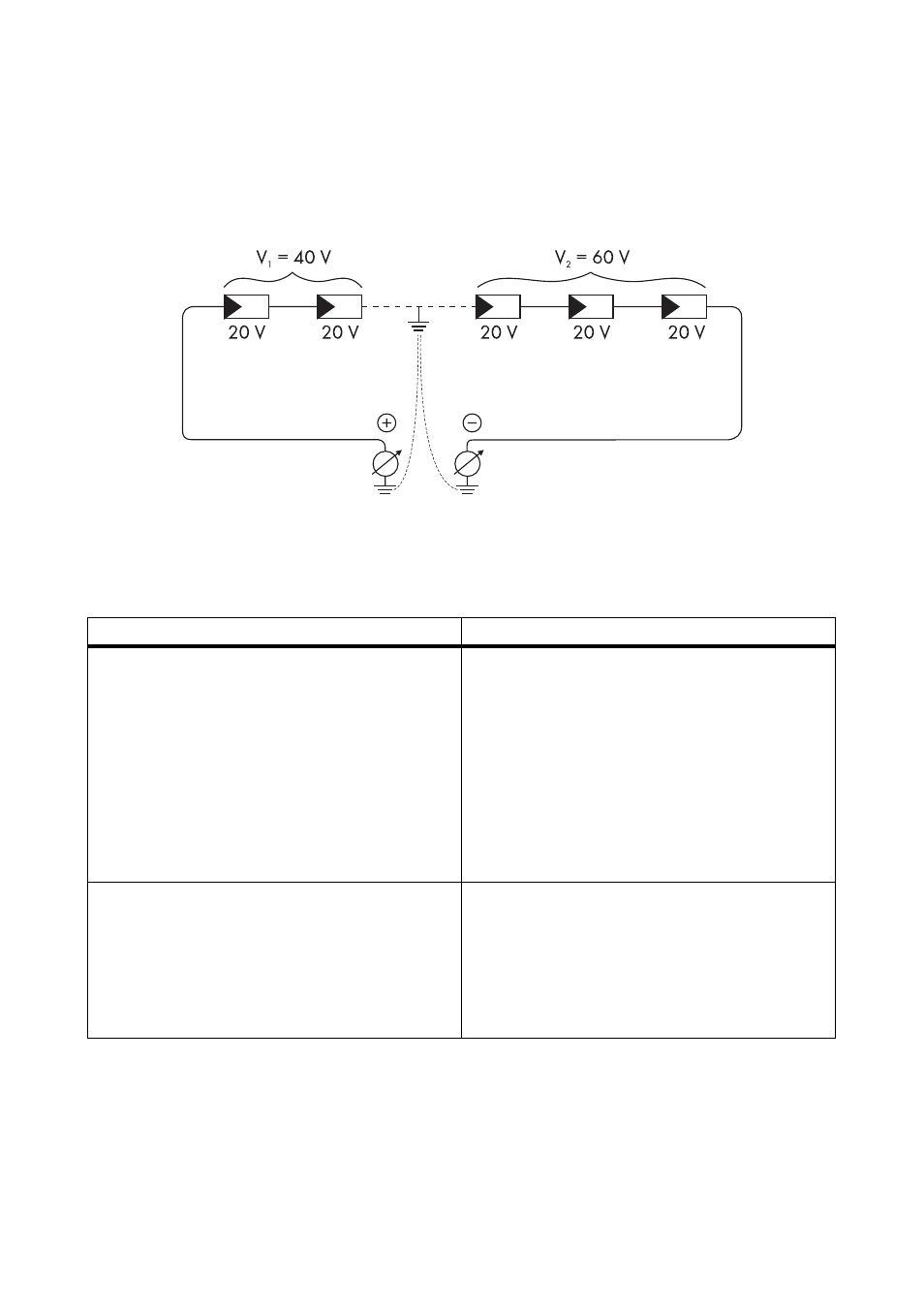

Puede determinarse la ubicación aproximada del cortocircuito a tierra a través de la relación
de la tensión medida entre el polo positivo contra el potencial de tierra y el polo negativo
contra el potencial de tierra.
Ejemplo:
En este caso se ha producido un cortocircuito a tierra entre el segundo y el tercer módulo.
3. Repita el paso 2 para cada string.
En la tabla siguiente se muestran los resultados y las medidas que se deben tomar al respecto.
☑ La prueba de cortocircuito a tierra ha finalizado.
Resultado Medida
☑ Se ha detectado un cortocircuito a
tierra.
• El instalador del generador fotovoltaico
debe remediar el cortocircuito a tierra en el
string correspondiente antes de que se
pueda volver a conectar ese string al Sunny
Boy.
• No vuelva a conectar el string defectuoso.
• Cierre el Sunny Boy y póngalo en servicio
según se describe en el capítulo
7.2 "Cerrar del Sunny Boy" (Página 33).
☑ No se ha detectado ninguna toma a
tierra accidental.
Probablemente uno de los varistores con control
por temperatura está defectuoso.
• Compruebe los varistores según se
describe en el capítulo 9.1.2 "Comprobar
el funcionamiento de los varistores"
(Página 38).
