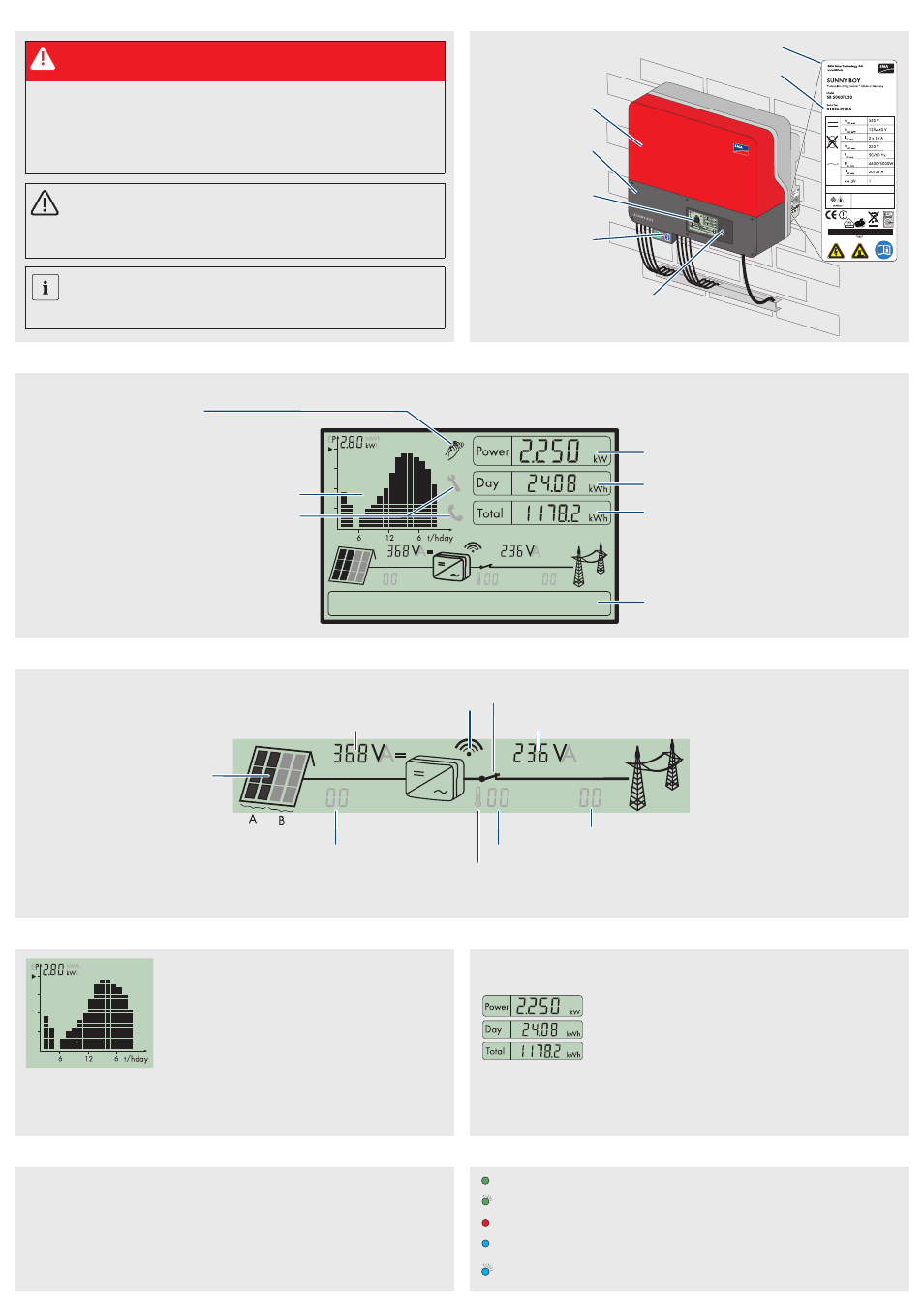

dIAGrAMA INdICACIóN dE POTENCIA
ExACTITUd dE MEdICIóN
¡PELIGrO!
Peligro de electrocución debido a las altas tensiones del inversor.
Aun si no hay tensiones desde fuera, en el inversor pueden existir todavía altas tensiones.
Los siguientes trabajos deberán ser realizados exclusivamente por electricistas cualifica-
dos:
• Instalación eléctrica
• Reparación
• Reequipamiento
¡ATENCIóN!
Peligro de lesiones al tocar la carcasa durante el funcionamiento.
Quemaduras en el cuerpo.
• Tocar solamente la tapa y el display durante el funcionamiento.
¡PrECUACIóN!
¡Pérdida de rendimiento por mala disipación de calor!
• No deposite objetos en la carcasa.
El LED verde está encendido: Funcionamiento
El LED verde parpadea: Esperar hasta que haya suficiente irradiación.
El LED rojo está encendido: Fallo: Contactar el instalador.
El LED azul está encendido: El inversor está integrado en una red Bluetooth y puede comunicarse
con otros con el mismo NetID.
El LED azul parpadea: El inversor se identifica al fijar el parámetro "Encontrar equipo" a través
de Sunny Explorer.
En los 3 campos Power, Day y Total, se indica la potencia y energía del inversor. El display se
actualiza cada 5 segundos.
Power
La potencia actual que el inversor inyecta a la red.
day
La energía acumulada durante ese día. Es decir, la suma de energía
desde la puesta en servicio del inversor por la mañana hasta el
momento actual.
Total
La energía total que el inversor inyecta durante el tiempo total de
funcionamiento.
La energía del inversor aparece en forma de diagrama en
el display. De forma estándar se indica la curva del día. La
columna derecha del diagrama que parpadea representa la
hora actual. Si el inversor no inyecta corriente en la red en un
período largo de tiempo (p. ej. en ausencia de luz o en caso
de módulos fotovoltaicos cubiertos de nieve), se insiere un
intervalo en la curva. La columna de la hora actual se actualiza
automáticamente cada 5 segundos.
Al cabo de 4 segundos la columna desaparece durante un
segundo y vuelve a mostrar el valor actual.
Dado que los valores indicados en el display pueden diferir de los valores reales no deben usarse
como base para la liquidación. Los datos de medición registrados por el inversor son necesarios
para la gestión operativa y la regulación de la corriente que se va a inyectar. El inversor no dispone
de un contador calibrado. El inversor no dispone de un contador calibrado.
dISPLAY GráfICO
INdICACIONES dE SEGUrIdAd VISTA GENErAL dEL PrOdUCTO
Tapa superior de la
carcasa
Tapa inferior de la
carcasa
Display gráfico
Electronic Solar Switch
LED
Número de serie
Identificación del Sunny Boy mediante la placa de características
VISTA GENErAL dE INSTALACIóN
Potencia actual
Rendimiento energético diario
Energía total desde la instalación del inversor
Línea de texto del evento visualizado
Representación gráfica de la energía del inversor
El display actualiza los valores de su instalación fotovoltaica cada 5 segundos.
Dé un golpecito a la tapa de la carcasa:
• Activación de la iluminación de fondo
• Conmutación de los valores energéticos de las últimas 16 horas
de conexión a los valores energéticos diarios de los últimos 16 días
• Conmutación en la línea de texto
fallo
Contactar el instalador
Interruptor abierto: sin inyección
Interruptor cerrado: inyección
Tensión/corriente de red
Comunicación Bluetooth con otros equipos
Tensión / corriente fotovoltaica
Número del evento red
Número de evento generador fotovoltaico Número de evento inversor
Reducción de potencia por temperatura demasiado elevada
• Limpieza de los ventiladores
• Mejorar la ventilación del inversor
Conmutación entre las entradas A y B cada
10 segundos
(solo en Sunny Boy 4000TL / 5000TL)
LEd
