Montaje SMA America, LLC
20 RS485-QM-IA-spa-IUS111610 Instrucciones de instalación
5.2 Conexión del RS485-Quick Module al bus RS485
5.2.1 Requisitos para el cableado
Tanto la longitud como la calidad del cable influyen en la calidad de la señal.
Para garantizar una buena calidad de la señal, el cable deberá cumplir los siguientes requisitos:
• Utilice un cable del tipo 600V LVLE.
• Diámetro del cable: entre
15
⁄
64
in. (6 mm) y
17
⁄
64
in. (7 mm).
• Sección de los conductores: como mínimo 2 x 2 x AWG 24 (2 x 2 x 0.22 mm²).
• Los conductores deben constar de conductores trenzados por pares (twisted pair).
• El cable debe estar apantallado y tener doble revestimiento aislante.
• Solo para aplicaciones exteriores: el cable deberá ser resistente a los rayos UV.
Los cables apropiados pueden adquirirse a través de SMA.
Números de pedido:
• Para aplicaciones exteriores: COMCAB-OUTxxx*
*disponible en las longitudes xxx = 100 (100 m / 328 ft.); xxx = 200 (200 m / 656 ft.); xxx = 500 (500 m / 1 640 ft.) y
xxx = 1 000 (1 000 m / 3 280 ft.)
5.3 Preparación del cable
1. Asegúrese de que el cable RS485 es lo suficientemente largo.

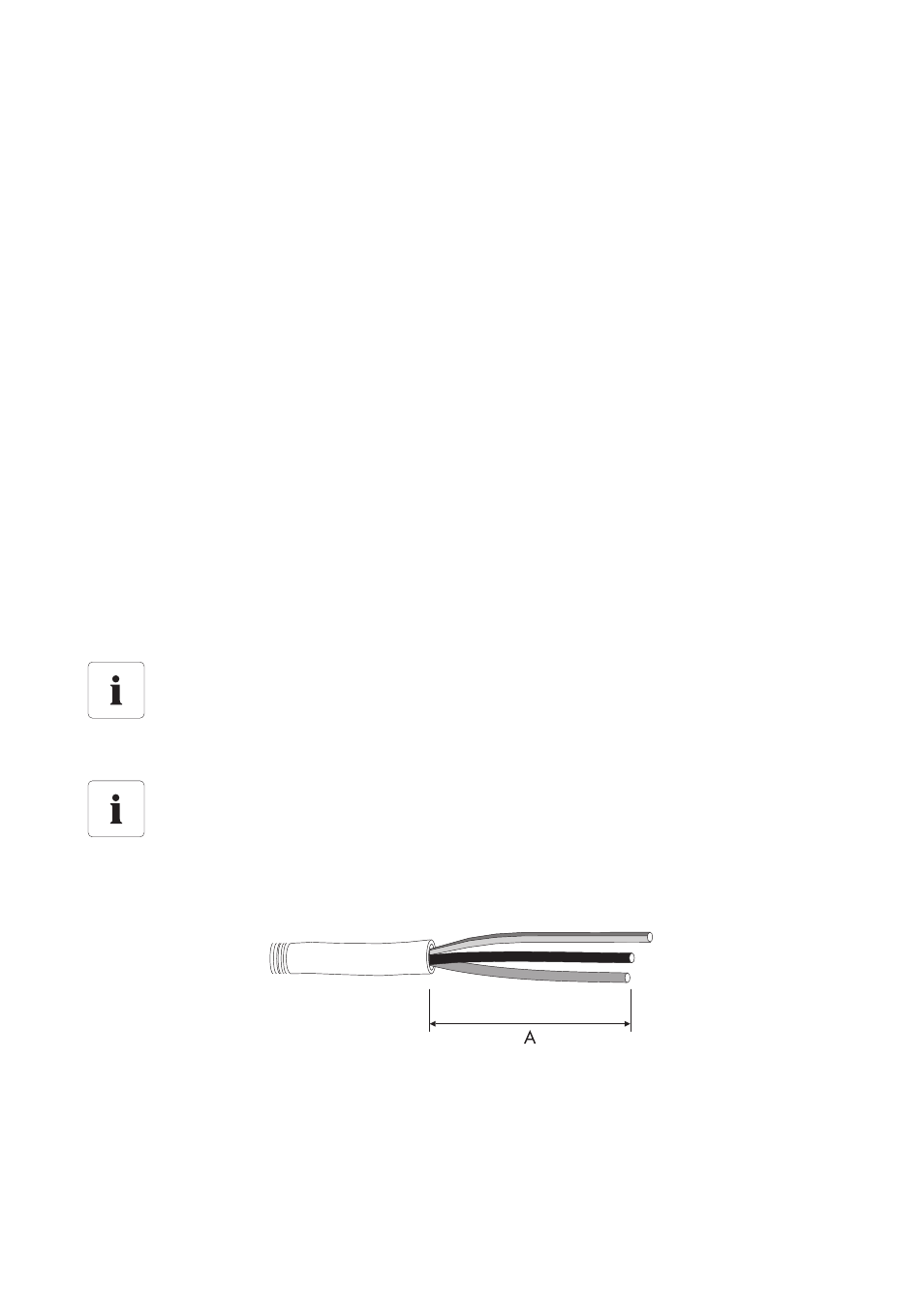

2. Retire un trozo del revestimiento y del apantallamiento del cable de 1
1
⁄
2
in. (40 mm) de
longitud (A).
Longitud del cable
Después de conectar el cable, deberá desplazar el RS485-Quick Module hacia arriba
aprox. 8 in. (200 mm). Tenga en cuenta que el cable deberá ser lo suficientemente largo
para llegar hasta la posición final del RS485-Quick Module.
Preparación del cable
Lleve a cabo los pasos siguientes fuera del RS485-Quick Module para evitar que caigan
restos metálicos del apantallamiento o del cable en el RS485-Quick Module.
