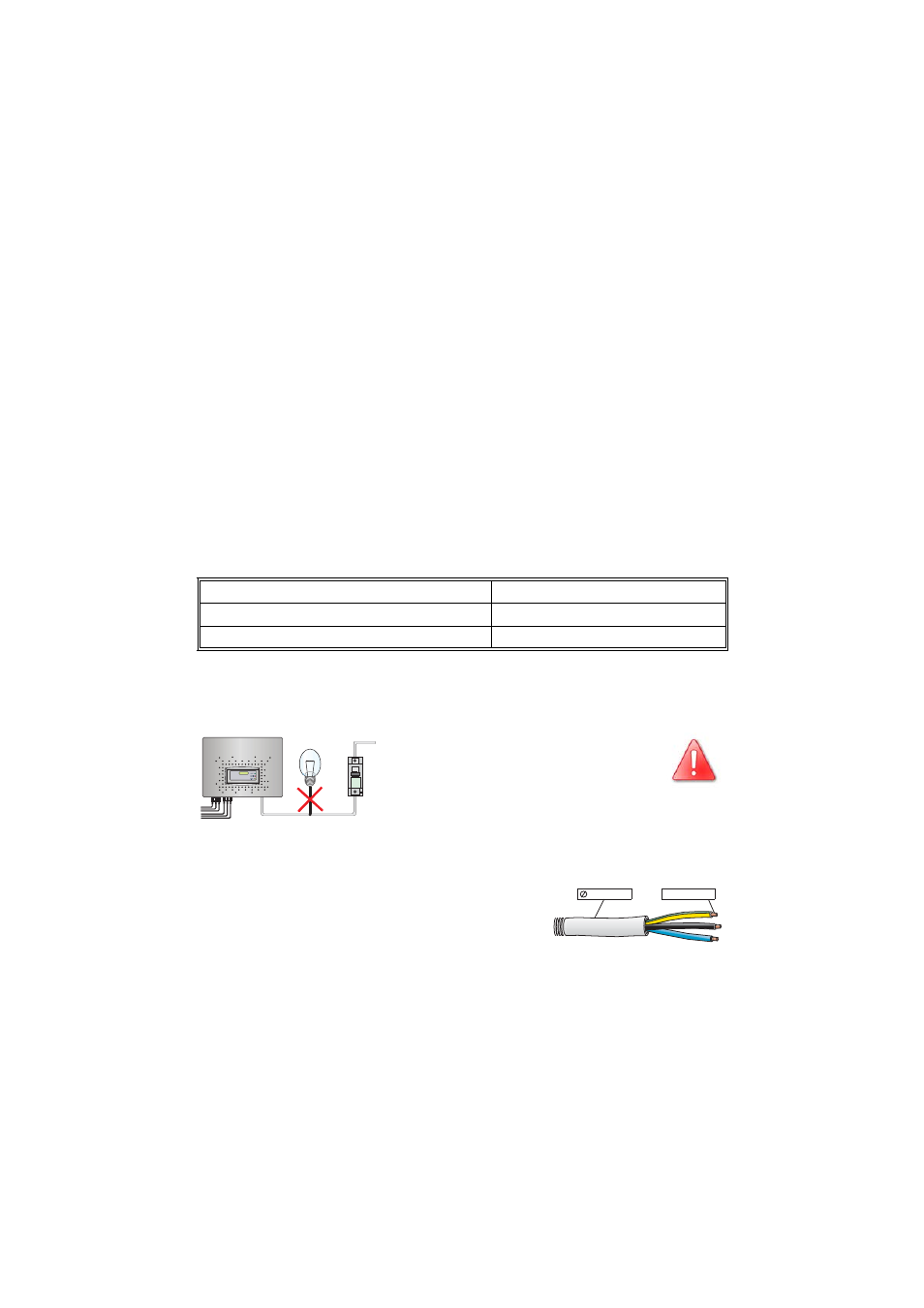

SMA Technologie AG Requisitos para la instalación
Manual de instalación SB2800i-11:SS2006 Página 13
4.2 Requisitos para el generador fotovoltaico
El Sunny Boy 2800i fue diseñado para la conexión de hasta tres Strings (conexiones
en serie de módulos fotovoltaicos) de estructura homogénea (módulos de un mismo
tipo, orientación e inclinación idénticas).
La herramienta de dimensionamiento "GenAu" que puede descargar de nuestro sitio
web www.SMA.de contiene consejos para el correcto dimensionamiento de su
instalación.
Para su conexión a generadores fotovoltaicos el equipo dispone de seis conectores
de CC fotovoltaicos (dos por String). Los conectores en los cables de conexión del
generador fotovoltaico deberán ser del mismo tipo. Tenemos a su disposición un
juego de cables sueltos para un String. Sigue una relación de los códigos de pedido
SMA para los distintos conectores:
• Multi-Contact 3 mm: „SWR-MC“
• Multi-Contact 4 mm: „MC-SET“
• Tyco:
„TYCO-SET“
4.3 Red de baja tensión 230 V (CA)
La conexión a red del Sunny Boy deberá tener tres conductores (L, N, PE).
El paquete adicional incluye una caja de conexión de
CA con bornes de conexión a red que aceptan
conductores con secciones de hasta 2,5 mm². Para la
conexión de cables de secciones entre 9 mm² y 13,5
mm² el paquete adicional contiene una caja de
conexión de CA PG13,5, para secciones entre 13,5
mm² y 17 mm² se utilizará la caja de conexión de CA PG16. Para instrucciones
detalladas por favor consulte los capítulos "Conexión del conector de CA con
PG13,5" (Página 20) y "Conexión del conector de CA con PG16" (Página 22).
Valores límite para la entrada de CC
Tensión máxima 600 V (CC)
Corriente de cortocircuito máxima 19 A (CC)
Como fusible del circuito eléctrico
(elemento de protección vatimétrica)
recomendamos instalar un fusible
automático de 16 A. No está
permitido conectar consumidores a
este circuito.
16A
Sunn y Boy Sunn y Boy
max. 2,5 mm² 9 … 17 mm
Sección del cable Sección del
conductor
