Procedimiento:
Para comprobar un posible fallo a tierra en la planta fotovoltaica, realice estos pasos en el orden
indicado. Los apartados a continuación muestran el procedimiento exacto.
• Compruebe si se ha producido un fallo a tierra en la planta fotovoltaica midiendo la tensión.
• Si la medición de la tensión falla, compruebe si en la planta fotovoltaica se ha producido un
fallo a tierra midiendo la resistencia del aislamiento.
Comprobación mediante medición de tensión
Siga este procedimiento en cada string de la planta fotovoltaica para comprobar si existe algún
fallo a tierra.
Procedimiento:
1.
Peligro de muerte por altas tensiones
• Desconecte el inversor de la tensión (consulte el capítulo 2.2, página 8).
2. Mida las tensiones:
• Mida las tensiones entre el polo positivo y el potencial de tierra (PE).
• Mida las tensiones entre el polo negativo y el potencial de tierra (PE).
• Mida las tensiones entre el polo positivo y el polo negativo.
Si se obtienen los siguientes resultados a la vez, hay un fallo a tierra en la planta
fotovoltaica.
☑ Todas las tensiones medidas son estables.
☑ La suma de las dos tensiones contra el potencial de tierra coincide más o menos con
la tensión entre el polo positivo y el polo negativo.
• Si existe un fallo a tierra, localícelo por medio de la relación de las dos tensiones
medidas y elimínelo.

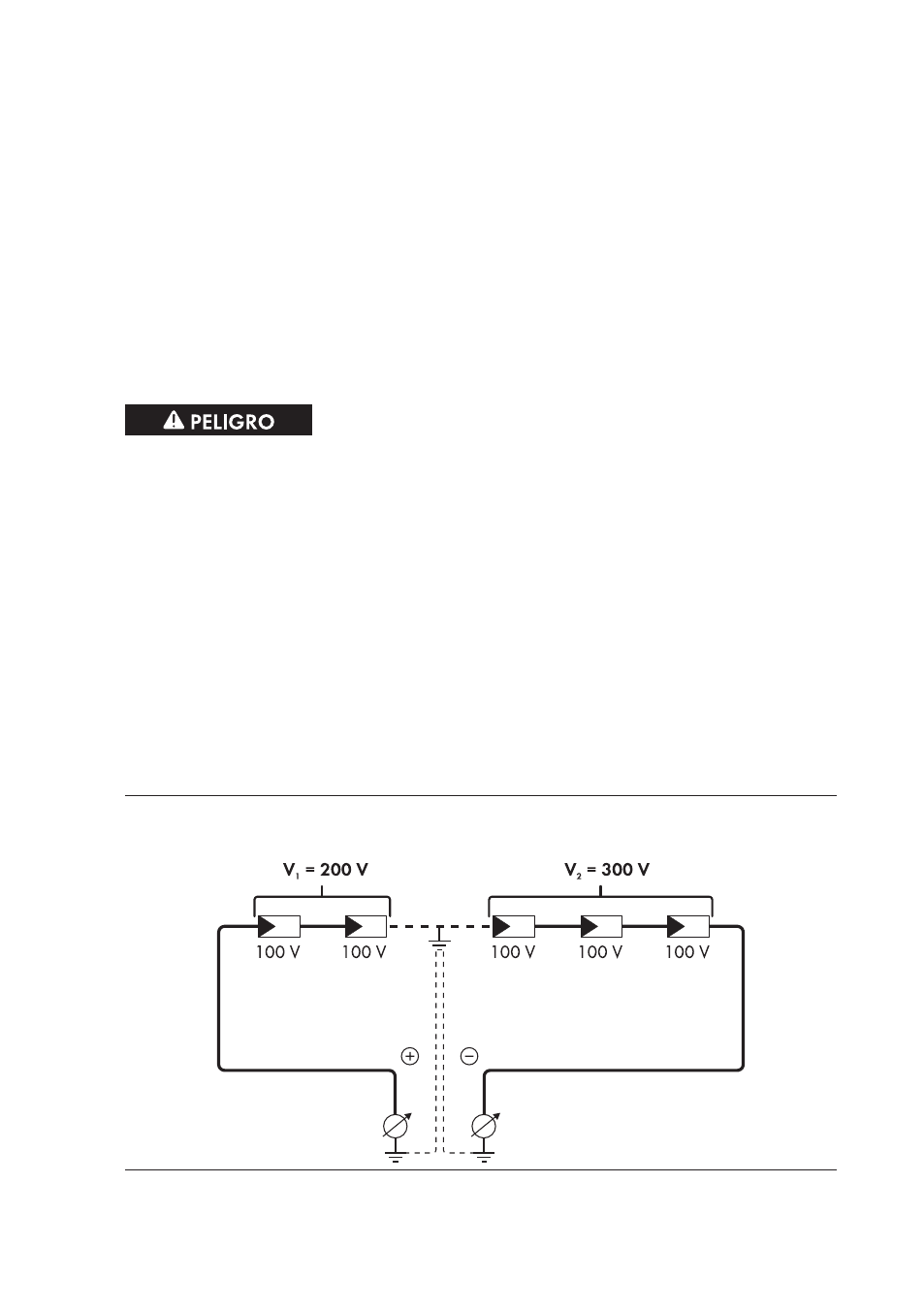

Ejemplo: Ubicación del fallo a tierra
Este ejemplo muestra un fallo a tierra entre el segundo y el tercer módulo fotovoltaico.
