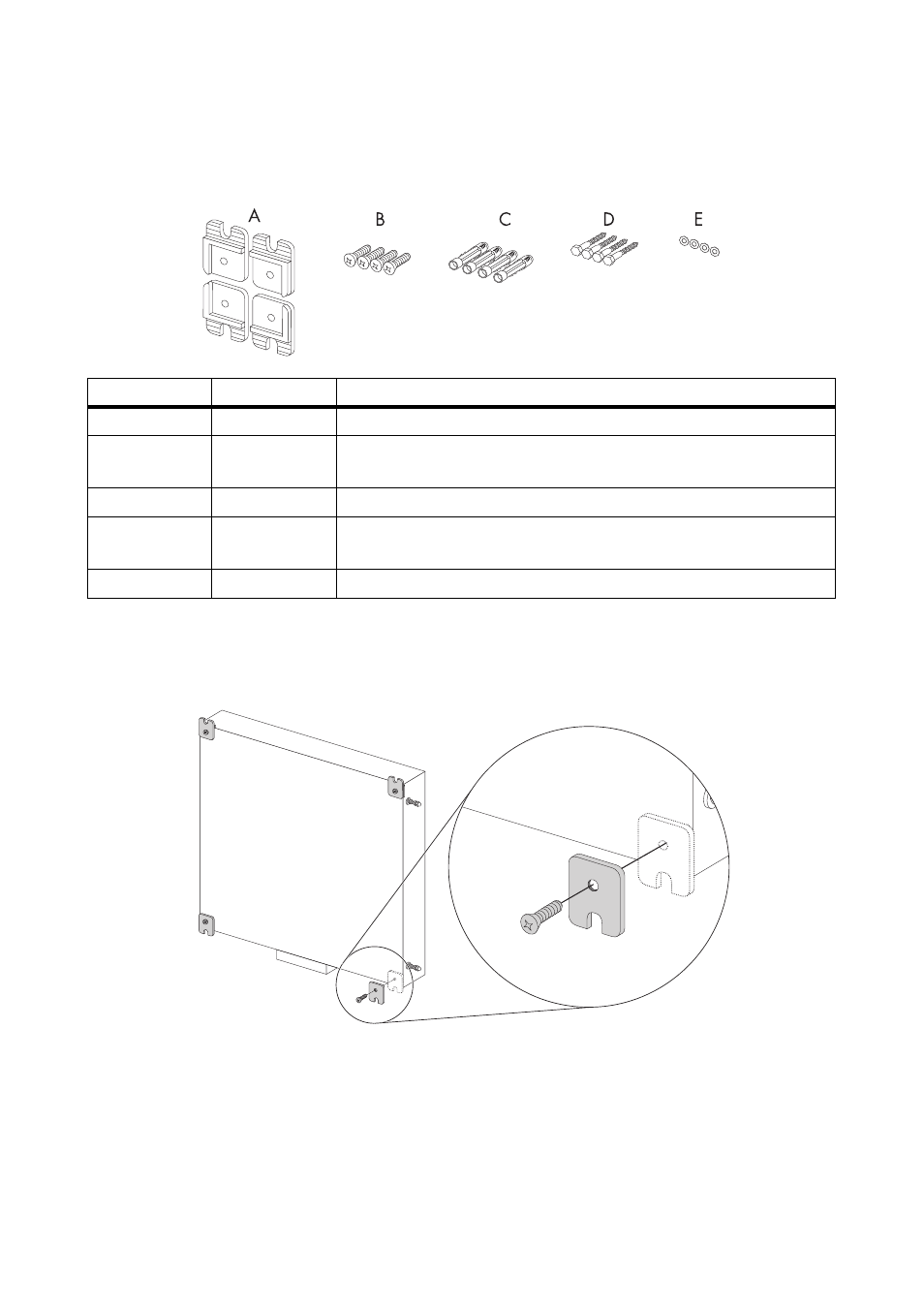

5.3.2 Montar el Sunny Matrix con placas
Accesorios de montaje incluídos
Fijar las placas al Sunny Matrix
1. Fijar las 4 placas usando los tornillos avellanados con hueco cruciforme, incluídos en la
entrega, a el dorso del Sunny Matrix, tal y como se muestra en la figura.
☑ Las placas están fijadas al Sunny Matrix.
Posición Cantidad Denominación
A 4 placas
B 4 Tornillos de cabeza avellanada con hueco cruciforme para fijar
las placas al Sunny Matrix.
C 4 tacos
D 4 Tornillos de cabeza hexagonal (6 mm x 60 mm) para fijar el
Sunny Matrix con las placas a una pared.
E 4 arandelas
