SMA MATRIX Quick Reference Guide Manual del usuario
Equipo SMA
Matrix_SES103510 | 98-0040210 | Versión 1.0
Monitorización de la instalación
SUNNY MATRIX
Breve guía: cómo crear una presentación de diapositivas
ES

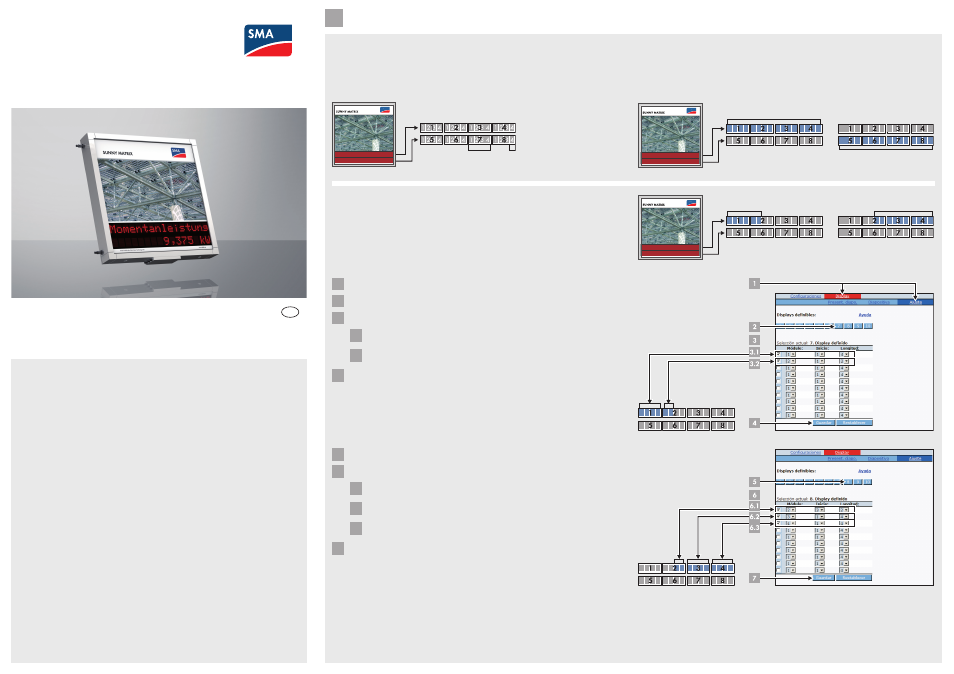

Significado de las áreas de visualización:
Cada área de visualización de la Sunny Matrix consta de módulos: un módulo está compuesto
por cuatro posiciones. La pantalla Sunny Matrix puede mostrar un carácter en cada posición.
Puede combinar los módulos y posiciones para formar áreas de visualización con diferentes
longitudes. Los módulos de la Sunny Matrix están ordenados de izquierda a derecha y de arriba
a abajo. Para preparar un área de visualización tiene que tener en cuenta este orden.
Cuando reciba la entrega de la pantalla Sunny Matrix encontrará áreas de visualización
previamente configuradas y señaladas en la hoja de configuraciones.
Normalmente cada línea con módulos viene predefinida como un área de visualización. En
el ejemplo que le mostramos a continuación verá las áreas de visualización, normalmente
predefinidas, de una Sunny Matrix con dos líneas; cada una de ellas tiene cuatro módulos:
Definir áreas de visualización (ejemplo):
Deben definirse estas áreas de visualización:
• Un área de visualización debe guardarse en
[7]
y está compuesta por: módulo 1 con
posiciones 1 a 4 y módulo 2 con posiciones 1 y 2.
• Otro área de visualización debe guardarse en
[8]
y está compuesta por: módulo 2 con
posiciones 3 a 4; módulo 3 con posiciones 1 a 4 y módulo 4 con posiciones 1 a 4.
1
Seleccione Pantalla > Ajuste.
2
En el campo "Pantallas definibles" seleccione [7].
3
Cómo definir un área de visualización:
3.1
Active el primer campo y seleccione estos ajustes en las listas desplegables:
"Módulo" 1, "Inicio" 1, "Longitud" 4.
3.2
Active el siguiente campo y elija estos ajustes en las listas desplegables:
"Módulo" 2, "Inicio" 1, "Longitud" 2.
4
Seleccione [Guardar].
5
En el campo "Pantallas definibles" seleccione [8].
6
Cómo definir el área de visualización:
6.1
Active el primer campo y seleccione estos ajustes en las listas desplegables:
"Módulo" 2, "Inicio" 3, "Longitud" 2.
6.2
Active el siguiente campo y seleccione estos ajustes en las listas desplegables:
"Módulo" 3, "Inicio" 1, "Longitud" 4.
6.3
Active el siguiente campo y seleccione estos ajustes en las listas desplegables:
"Módulo" 4, "Inicio" 1, "Longitud" 4.
7
Seleccione [Guardar].
SMA Ibérica Tecnología Solar, S.L.
Avda. de les Corts Catalanes, 9
Planta 3, Oficinas 17 – 18
08173 Sant Cugat del Vallès (Barcelona)
Tel. +34 900 14 22 22
Fax +34 936 75 32 14
www.SMA-Iberica.com
Si tiene problemas técnicos con nuestros productos, póngase en contacto con el teléfono
de ayuda técnica de SMA. Para ayudarle de forma eficaz, necesitamos que nos facilite la
siguiente información:
• Tipo de los inversores
• Tipo de interfaz de comunicación entre la Sunny WebBox y los inversores
• Versión de firmware de la Sunny Matrix
• Número de serie de la placa base de la Sunny Matrix
• Número de serie de su Sunny Matrix
CoNTACTo
CÓMo DEFINIR ÁREAS DE VISUALIZACIÓN
A
Orden de los módulos y sus posiciones:
Módulo
Área de visualización [1]
Área de visualización [7]
Área de visualización [2]
Área de visualización [8]
Posición
