SMA Solar Technology AG Montaje del Piggy-Back inalámbrico
Manual de instrucciones SBeam-12:NS1606 17
5.1.1 Montaje (A): Piggy Back inalámbrico y antena
Este capítulo sólo hace referencia al contenido de la entrega (A). Para ver la diferencia entre los
contenidos de la entrega, véase el capítulo “Montaje del Piggy-Back inalámbrico" en la página 16.
1. Abra el inversor como se describe en la documentación del inversor.

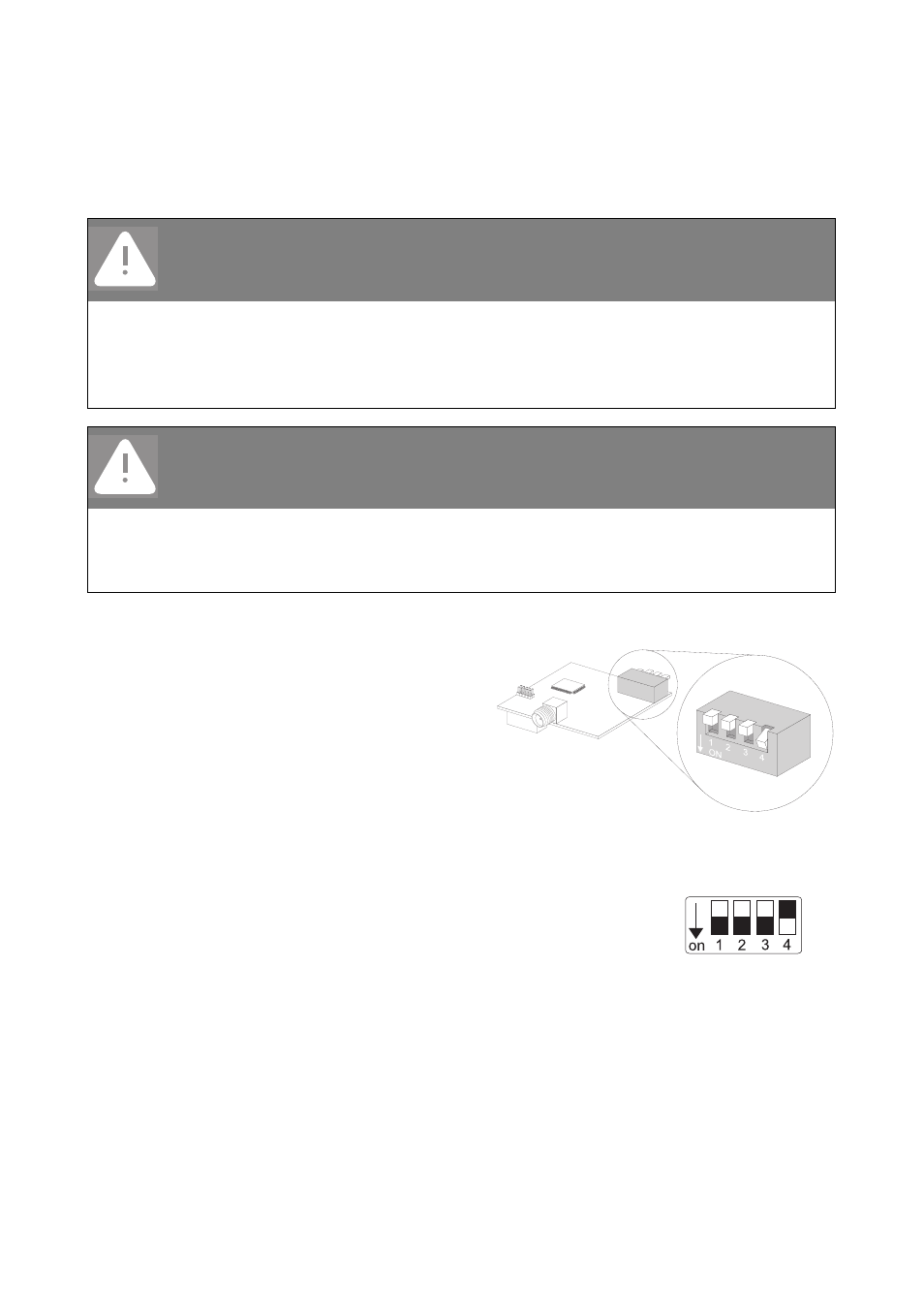

2. Los interruptores DIP del Piggy-Back
inalámbrico están preajustados al grupo 1.
Aunque desee dejar ajustado el grupo 1,
compruebe el ajuste de los interruptores DIP
en el Piggy-Back inalámbrico según la figura
inferior. Sólo deberá apretarse hacia abajo el
interruptor DIP 4.
Para más información acerca del ajuste de los
grupos, consulte el capítulo “Ajuste del
interruptor DIP en el Piggy-Back" en la página 22.
3. Enchufe el Piggy-Back inalámbrico sin ejercer demasiada presión
sobre los pins a la izquierda en la correspondiente ranura del
inversor, tal y como se muestra en la documentación del inversor.
Asegúrese de no enchufar el Piggy-Back en otro sitio. En la línea de
pins inferior corta, el pin de más a la derecha quedará libre.
PELIGRO!
• Este capítulo sólo está pensado para electricistas profesionales.
Todos los trabajos en el inversor deberán ser realizados por electricistas
profesionales. Observe todas las indicaciones de seguridad de la documentación
del inversor.
PELIGRO!
• El Piggy Back inalámbrico sólo puede conectarse a la antena de radio mediante
el cable de antena coaxial suministrado. Sólo este cable garantiza la seguridad
suficiente para las personas.
Interruptor DIP
Interruptor DIP
ajustado en
grupo 1
